Спектрон-КВ-Exe — взрывозащищённые пластиковые коммутационные коробки

Коробки вида защиты «е» из пластика с клеммами на DIN-рейке: проходная, угловая, тройниковая, крестовая и на 5-8 кабельных вводов. Для извещателей пламени Спектрон и разветвления цепей.

Модели семейства

Спектрон-КВ-Exe-П (проходная)2 кабельных ввода, 6 клемм на 2 контакта.

Кабельных вводов	2
Клемм на 2 контакта	6
Габариты	134х94х62 мм (IP66/68) или 165х124х84 мм (IP56) — оба варианта есть в листах характеристик

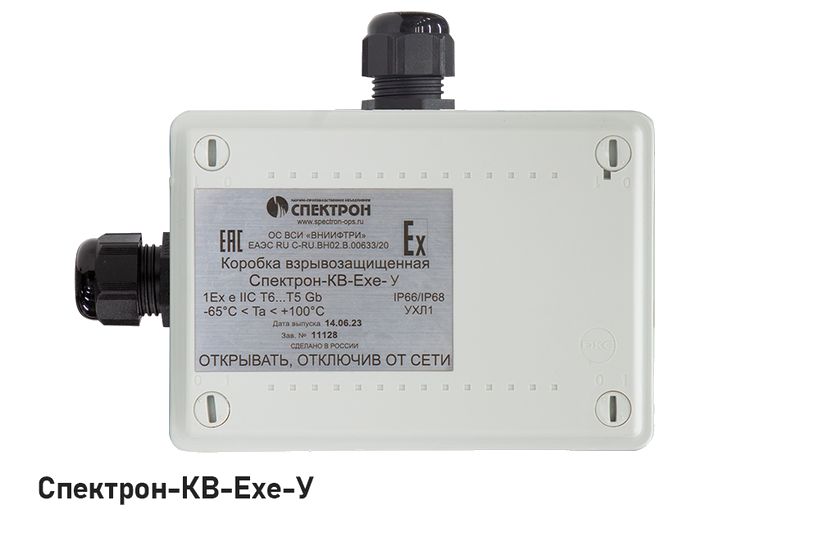

Спектрон-КВ-Exe-У (угловая)2 кабельных ввода, 6 клемм.

Кабельных вводов	2
Клемм на 2 контакта	6
Габариты	134х94х62 мм (IP66/68) или 165х124х84 мм (IP56) — оба варианта есть в листах характеристик

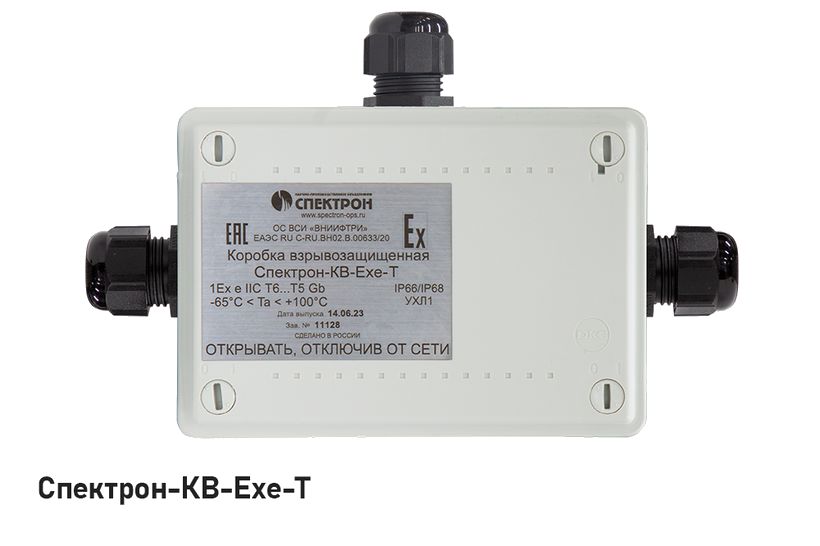

Спектрон-КВ-Exe-Т (тройниковая)3 кабельных ввода, 10 клемм.

Кабельных вводов	3
Клемм на 2 контакта	10
Габариты	134х94х62 мм (IP66/68) или 165х124х84 мм (IP56) — оба варианта есть в листах характеристик

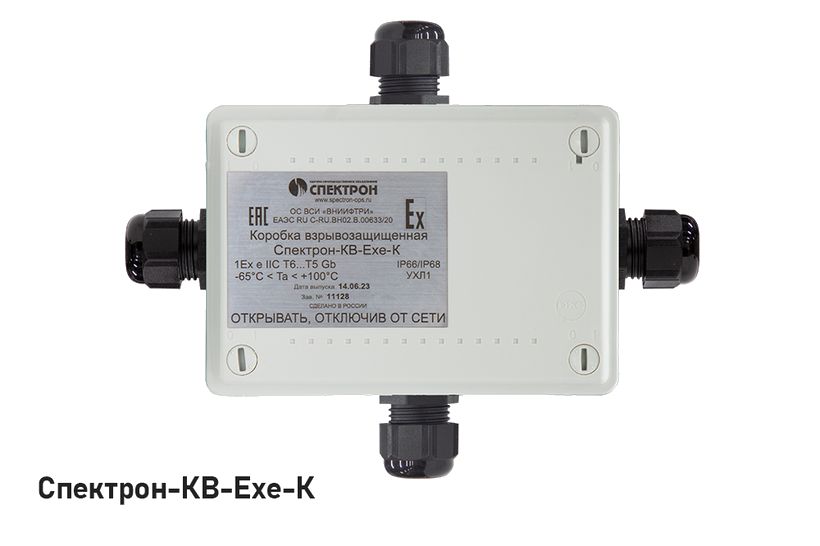

Спектрон-КВ-Exe-К (крестовая)4 кабельных ввода, 10 клемм.

Кабельных вводов	4
Клемм на 2 контакта	10
Габариты	134х94х62 мм (IP66/68) или 165х124х84 мм (IP56) — оба варианта есть в листах характеристик

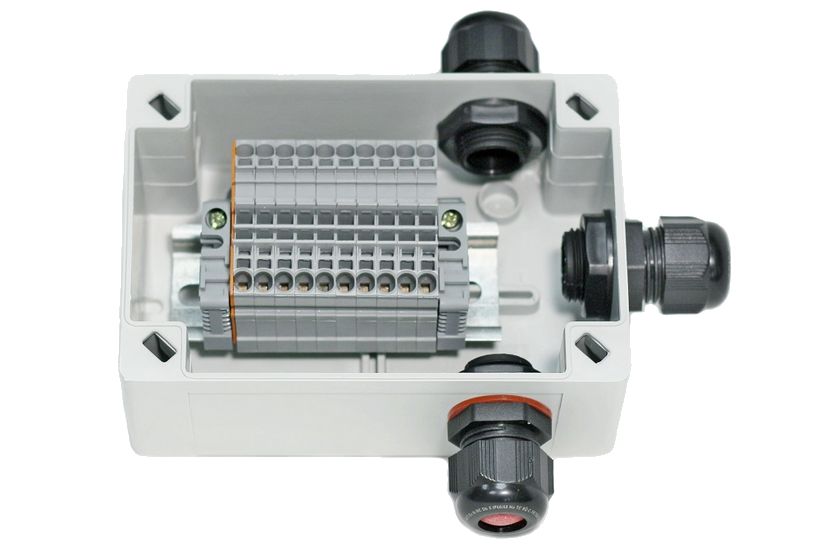

Спектрон-КВ-Exe-5/6/7/8-204х159х84Большой корпус на 5, 6, 7 или 8 кабельных вводов, 16 клемм.

Кабельных вводов	5, 6, 7 или 8
Клемм на 2 контакта	16
Габариты	204х159х84 мм
Степень защиты	IP56

Спектрон-КВ-Exe 134х94х62 / 165х124х84 / 204х159х84Пустой корпус: вводы и клеммы по заказу.

Габариты (без вводов)	134х94х62, 165х124х84, 204х159х84 мм
Степень защиты	IP66/68 (134х94х62), IP56 (165х124х84 и 204х159х84)
Поставка	по умолчанию без кабельных вводов и клемм, количество указывают при заказе

Как это работает и подключается

Пластиковый корпус (полиамид) со съёмной крышкой на 4 винта; внутри клеммы на DIN-рейке, кабельные вводы типа BM-X2S-L под круглый кабель наружным диаметром 6-12 мм.

Монтаж

Открутить 4 винта, снять крышку, разметить место и закрепить коробку через 4 крепёжных отверстия (они изолированы от внутреннего объёма).
Выполнить монтаж круглым кабелем с сечением проводников не более 2,5 мм², закрутить 4 винта крышки; все неиспользуемые монтажные отверстия закрыть комплектными заглушками.
Монтаж и подключение — при температуре не ниже -25 °С; после монтажа рабочий диапазон -70…+95 °С.
Работы со снятием крышки — только при снятом напряжении; во взрывоопасной среде под напряжением не открывать.
Осмотр не реже одного раза в год: целостность корпуса, крепёж, маркировка взрывозащиты, уплотнение кабельных вводов.

Примеры

Подключение взрывозащищённых извещателей пламени

Коробка предназначена для подключения извещателей Спектрон с видом взрывозащиты Exm (герметизация компаундом).

Разветвление цепей

Соединение и разветвление электрических цепей общего и специального назначения во взрывоопасных зонах.

Частые вопросы

Какие параметры коммутации?

До 500 В и 24 А, вольтамперная характеристика зажима 500/24 В/А; провод 0,5-2,5 мм² (в исполнении с заказной конфигурацией 0,08-2,5 мм²).

Взрывозащита?

Маркировка 1Ex eb IIC T6…T5 Gb, климатическое исполнение УХЛ1; зоны классов «1» и «2».

Нюансы и грабли

Зажим проводников сечением более 2,5 мм², замена клемм, вводы других производителей без согласования, кабели некруглого сечения — запрещены.
Протирать корпус только влажной тканью и избегать конвекционных потоков вокруг корпуса — иначе накапливается электростатический заряд.
Данные расходятся: РЭ указывает диапазон -70…+95 °С и винтовые клеммы, листы характеристик — -65…+100 °С и пружинные клеммы; сверяйте по партии коробки.
Падение с высоты более 0,5 м и любые изменения конструкции лишают гарантии.
Влагозащиту соединений обеспечивает монтажно-наладочная организация.
