Спектрон-МИТ — интерфейсный модуль термокабеля: 1 или 2 линии, реле «Пожар» и «Неисправность», расстояние до места сработки
Модуль контролирует сработку термокабеля Спектрон-STSW, показывает расстояние до места и выдаёт «Пожар» и «Неисправность» на реле, есть RS-485. Одна или две линии; есть искробезопасное -Exi.
Модели семейства
Спектрон-МИТ-1одна линия термокабеля
| Линий термокабеля | 1 |
| Ток в дежурном режиме | не более 15 мА |
| Ток при сработке | 30 мА (плюс 30 мА при включённом зуммере) |
| Реле «Пожар» / «Неисправность» | по 1 каждого |

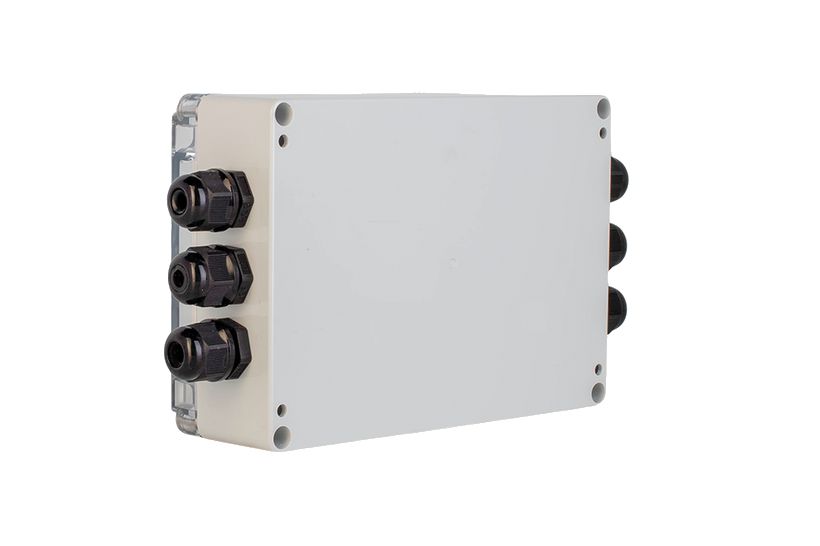

Спектрон-МИТ-2две линии термокабеля, независимые каналы
| Линий термокабеля | 2 |
| Ток в дежурном режиме | не более 15 мА |
| Ток при сработке | 50 мА (плюс 30 мА при включённом зуммере) |
| Реле «Пожар» / «Неисправность» | по 2 каждого |

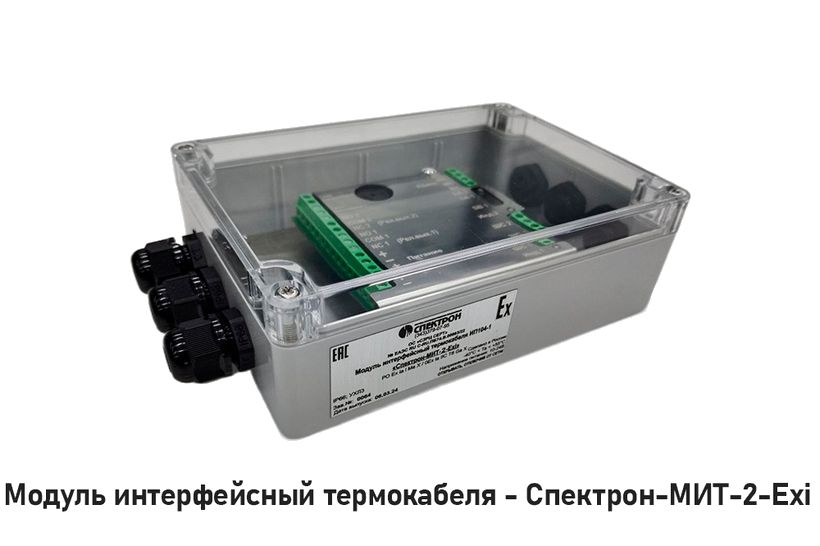

Спектрон-МИТ-1-Exi, Спектрон-МИТ-2-Exiте же модули в исполнении с искробезопасной цепью
| Маркировка взрывозащиты | РО Ex ia I Ma X / 0Ex ia IIC T6 Ga X |
| Зоны | газ — зона 0 и ниже, пыль — зона 20 и ниже; закрытые помещения и наружные установки классов 0, 1, 2, шахты и рудники |
| Параметры источника питания | Ui 26 В, Ii 55 мА, Pi 1,43 Вт, Ci 42 нФ, Li 1 мкГн |
Как это работает и подключается
- Модуль — измерительная часть ИП104 «Спектрон-Термокабель»: следит за замыканием жил термокабеля, измеряет дистанцию до сработавшего участка (шаг 1,0 м, погрешность ±3,0 м) и даёт первичную индикацию.
- Обозначение: Спектрон-МИТ–р[–Exi], где р — число подключаемых термокабелей (1 или 2). Модуль включают в шлейфы приёмно-контрольных приборов или приборов управления.
- Технические данные по РЭ: питание 10–24 В; допустимое удельное сопротивление линии не более 0,7 Ом/м; длина термокабеля на канал не более 3000 м; сопротивление подводящих проводов не более 300 Ом; напряжение питания линии 3,3 В, ток не более 1,5 мА; оконечный элемент 51–150 Ом; контроль обрыва и КЗ линии.
- Выходы: реле «Пожар» — переключающая группа (~125 В / =24 В, не более 500 мА), «Неисправность» — группа 1 Form A (~125 В / =24 В, не более 120 мА): при исправном модуле замкнута, при обрыве, КЗ, вскрытии корпуса и обесточивании разомкнута; RS-485.
- Корпус пластиковый с прозрачной смотровой крышкой, IP66, УХЛ3, от −40 до +55 °C, 220х125х55 мм, до 2 кг, наработка на отказ 40 000 ч, срок службы не менее 10 лет.
- Индикация: норма — мигает с частотой 1/6 Гц; сработка — светится; неисправность линии (обрыв/КЗ) — мигает 2 Гц. При вскрытии корпуса контакты реле «Неисправность» размыкаются.
Монтаж
- Модуль ставят на стене или другой конструкции, где на него не попадает грязь; клеммы доступны только при снятой смотровой крышке, по бокам пластиковые кабельные вводы.
- Термокабель можно подключить напрямую к клеммам модуля (модуль в зоне контроля; концевая коробка и резистор 51–150 Ом входят в комплект) либо через подводящие провода. Во втором случае нужны резистор 10–51 Ом 0,125 Вт и коммутационная коробка КМТ-01 или аналог, они в комплект не входят.
- Переключатели «1» и «2» при монтаже — в положении «Вкл.», затем закрыть крышку.
- Калибровка обязательна перед запуском и при каждой смене или переподключении термокабеля; делается отдельно для каждого канала. Записываются параметры F1–F6 (сопротивления подводящих проводов, добавочного резистора, термокабеля и шлейфа, погонное сопротивление и длина). Если расстояние до места сработки не нужно, достаточно оконечного резистора, общее сопротивление шлейфа не более 2100 Ом.
- Погонное сопротивление кабеля выбирается битами регистра управления: 0,6 Ом или 1,5 Ом на метр; иное значение записывают командой из конфигуратора. Параметры можно загрузить строкой инициализации.
- RS-485: 115200 бод, 8 бит данных, без паритета, 2 стоповых бита, адрес 127 по умолчанию; адрес и скорость лежат в одном регистре 0x0001, меняя одно, проверяйте другое.
Примеры
Кабельные лотки, эстакады, конвейеры
Термокабель Спектрон-STSW работает как тепловой извещатель максимального действия: при пороговой температуре полимер на жилах плавится и жилы замыкаются.
Взрывоопасная зона
Исполнение -Exi подключают к ППК или блоку питания с искробезопасным выходом, иначе — через барьер искрозащиты.
Частые вопросы
Что такое термокабель Спектрон-STSW?
Линейный тепловой пороговый извещатель максимального действия: при достижении порога жилы замыкаются, модуль это фиксирует.
Насколько точно определяется место?
Шаг 1,0 м, погрешность ±3,0 м.
Зачем нужен -Exi?
Для установки во взрывоопасных зонах, в том числе класса 0 по газу и 20 по пыли.
Нюансы и грабли
- Питание модуля в Exi-исполнении — только от источника или барьера с искробезопасными параметрами не хуже приведённых (Ui 26 В, Ii 55 мА, Pi 1,43 Вт).
- Не менять термокабель без повторной калибровки: пропадает точность определения места и контроль КЗ подводящих проводов.
- Запрещено: сухая ветошь и абразивы для чистки (только влажная ткань), эксплуатация с открытой или неплотно закрытой крышкой, падение с высоты более 0,1 м, подключение по схеме, не совпадающей с РЭ.
- Нельзя открывать модуль во взрывоопасной среде при включенном питании и монтировать или демонтировать его, пока на линиях может быть напряжение.
- Модуль после транспортировки перед включением выдерживают в нормальных условиях не менее 5 ч.
- В МИТ-1 нет клемм 3, 4, 14–18, реле и индикатора второго канала.
Документация
- Спектрон — РЭ СПЕК.425212.002-02 РЭ, модуль интерфейсный термокабеля «Спектрон-МИТ»
