Спектрон · монтажные коробки для извещателей пламени

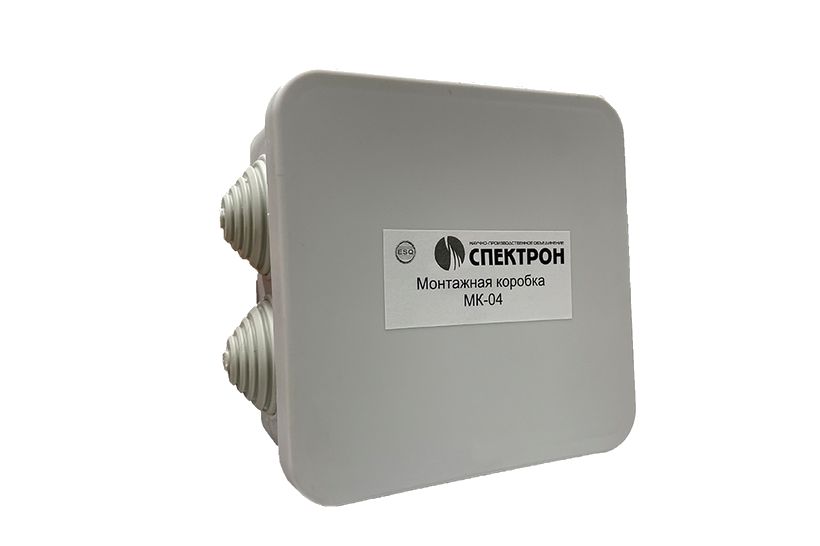

Спектрон-МК-03 и МК-04 — монтажные коробки для подключения извещателей пламени к шлейфу

Полипропиленовые монтажные коробки с платой для подключения извещателя пламени «Спектрон» к шлейфу: МК-03 — только 2 провода, МК-04 — 2 и 4 провода.

Модели семейства

Спектрон-МК-03Коробка с платой для 2-проводной схемы подключения извещателей серий 200, 400, 600, 800.

Спектрон-МК-04То же для 2- и 4-проводной схемы подключения.

МК-03 и МК-04 — коробка с установленной платой для подключения извещателя к шлейфу; герметичные вводы плотно садятся на трубы или кабели; поводок на крышке фиксирует её в открытом положении.

МК-03/МК-04: монтаж при температуре не ниже -15 °С; схемы подключения даны в РЭ (рис. 3 для 2-проводной, рис. 4 для 2- и 4-проводной).
Конструкция герметичных вводов плотно садится на трубы или кабели; крышку можно зафиксировать поводком в открытом положении на время монтажа.

Двухпроводное подключение

МК-03 и МК-04 — подключение извещателя по 2-проводной схеме к шлейфу.

Четырёхпроводное подключение

Только МК-04: схема на 2 и 4 провода.

Какие извещатели подключаются к МК-03/МК-04?

Извещатели пламени Спектрон серий 200, 400, 600, 800, по одному на коробку.

Нужна ли сертификация МК-03/МК-04?

По РЭ они не входят в единый перечень продукции, подлежащей обязательной сертификации.

МК-03 работает только по 2-проводной схеме; для 4-проводного подключения нужна МК-04.
Диапазон МК-03/МК-04 всего -25…+40 °С — учитывать при установке на улице.
