Спектрон-МК-04-Exi — искробезопасная пластиковая коробка для подключения извещателей Спектрон по 2- или 4-проводной линии

Коробка из ABS-пластика с платой коммутации для подключения извещателей «Спектрон» по 2- или 4-проводной линии связи, 0Ex ia IIC, 36 В, 120 мА, IP66/68.

Модели семейства

Спектрон-МК-04-Exi-П (проходная)Два кабельных ввода — проходное соединение.

Исполнение	проходная
Кабельных вводов	2 шт.
Напряжение	не более 36 В
Коммутируемый ток	не более 120 мА
Сечение зажимаемых проводов	0,08…2,5 мм²
Масса	не более 150 г
Степень защиты	IP66/68
Температура	-70…+95 °С

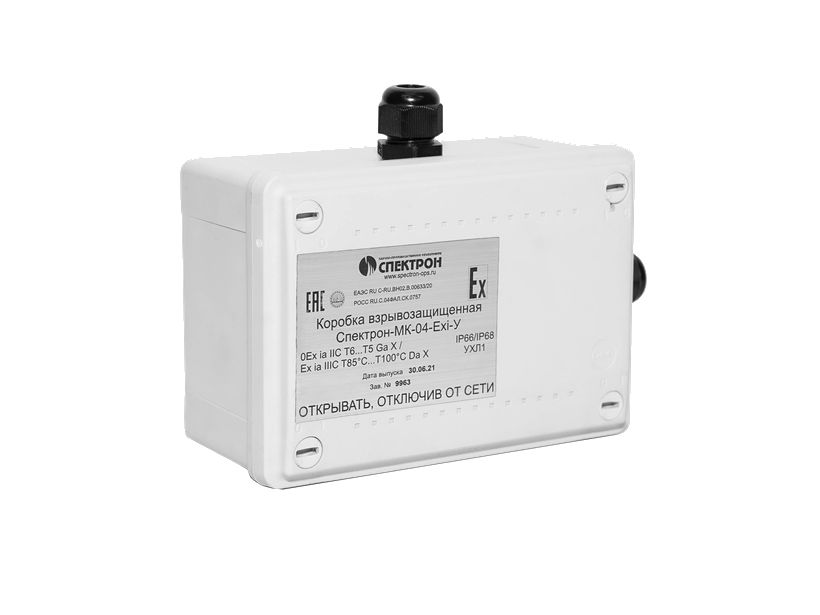

Спектрон-МК-04-Exi-У (угловая)Два кабельных ввода — угловое соединение.

Исполнение	угловая
Кабельных вводов	2 шт.

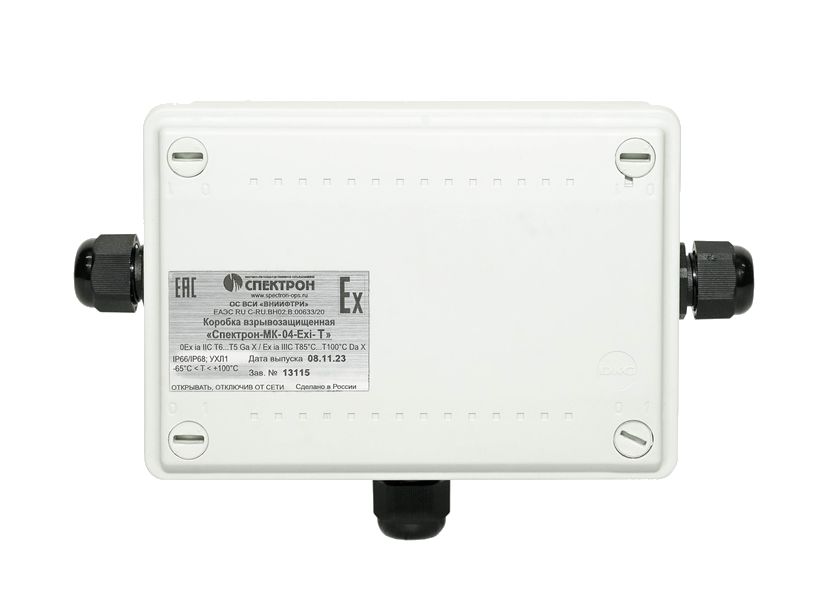

Спектрон-МК-04-Exi-Т (тройниковая)Три кабельных ввода.

Исполнение	тройниковая
Кабельных вводов	3 шт.

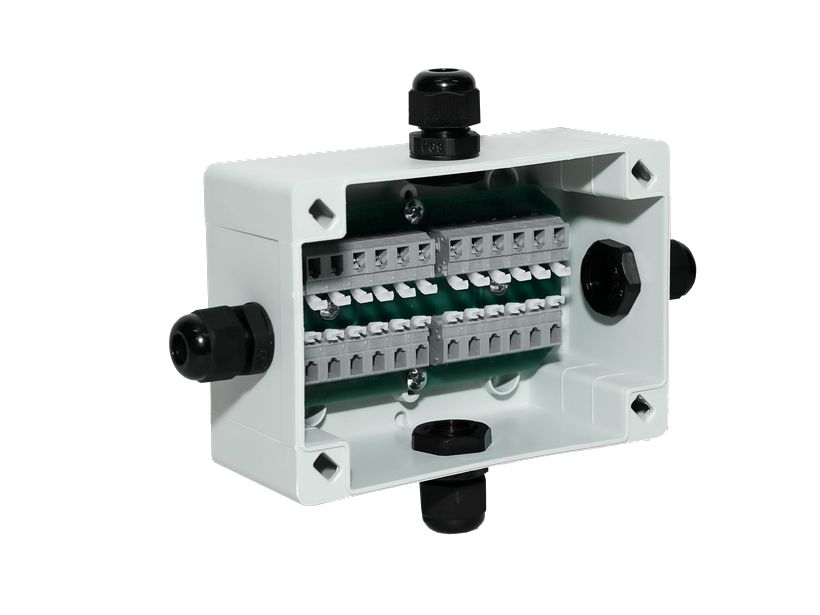

Спектрон-МК-04-Exi-К (крестовая)Четыре кабельных ввода.

Исполнение	крестовая
Кабельных вводов	4 шт.

Как это работает и подключается

Корпус из высокопрочного ABS-пластика, IP66/68; внутри плата коммутации со взрывобезопасными клеммами Ex ia IIC U. Маркировка взрывозащиты коробки 0Ex ia IIC T6…T5 Ga X / Ex ia IIIC T200 100°C Da X.
Коробка рассчитана на подключение к источнику питания и регистрирующей аппаратуре с искробезопасными цепями; их уровень и подгруппа должны подходить к условиям зоны. Элементов, накапливающих опасную энергию, в коробке нет.
Кабели заходят через вводы PG9, диаметр обжимаемого кабеля 4…8 мм.
Знак X: поверхность чистить только влажной тканью, чтобы не накапливался электростатический заряд.

Монтаж

Пространственное положение произвольное. Перед монтажом осмотреть корпус, уплотнения вводов и крепёж.
Порядок: открутить 4 винта и снять крышку, разметить место крепления, поставить уплотнительные заглушки внутри коробки в местах крепления, закрепить коробку, выполнить электромонтаж и закрутить 4 винта крышки.
Провода сечением от 0,08 до 2,5 мм². Все монтажные отверстия по окончании работ закрыть комплектными заглушками; клеммы с подключёнными проводниками уложить внутрь коробки.
Открывать и закрывать крышку можно при температуре не ниже -25 °С; работы со снятой крышкой — только при снятом напряжении.
Доступ к коробке оставить лёгким: осмотр не реже одного раза в год, сроки задаёт технологический регламент.

Примеры

Подключение извещателя во взрывоопасной зоне по искробезопасной цепи

МК-04-Exi подключает извещатель производства «НПО Спектрон» по 2- или 4-проводной линии к источнику питания и регистрирующей аппаратуре с искробезопасными цепями.

Частые вопросы

Чем МК-04-Exi отличается от МК-04?

МК-04-Exi — искробезопасная (0Ex ia) коробка из ABS-пластика с диапазоном -70…+95 °С. Обычная МК-04 описана в отдельной карточке МК-03/МК-04.

Срок службы и гарантия?

Срок службы 10 лет; гарантия 18 месяцев со дня ввода в эксплуатацию, но не более 24 месяцев со дня выпуска.

Нюансы и грабли

Во взрывоопасной среде при включённом напряжении коробку не открывать.
Запрещены кабели некруглого сечения и с диаметром, не подходящим вводу; вводы других производителей — только по согласованию с изготовителем.
Запрещено эксплуатировать коробку без вводов, в агрессивной среде, при температуре вне диапазона; ронять с высоты более 0,5 м и менять конструкцию — гарантия прекращается.
Напряжение выше 36 В и ток больше 120 мА не подавать.
При длительном холоде или холоде вместе с солнцем цвет коробки может измениться.
Коробку с повреждённым корпусом эксплуатировать категорически запрещено.
