Спектрон · взрывозащищённый пожарный оповещатель, звуковой, оболочка Exd
ОЗ-Exd-Прометей — звуковой оповещатель Exd, алюминий или нержавейка, 12–36 В или 220 В
Звуковой оповещатель Exd, корпус из алюминия (А) или нержавейки (Н), IP66/IP68, от −70 до +85 °C, не менее 100 дБ на 1 м. Питание 12–36 В DC / 12–28 В AC или 220 В AC.
Модели семейства
ОЗ-Exd-А / ОЗ-Exd-Н-Прометей 12-36Впитание 12÷36 В DC, 12÷28 В AC
| Ток, 12 В / 24 В / 36 В | 125 / 63 / 42 мА (не более) |
| Ток при 220 В | не более 1 мА |
| Уровень звукового давления на 1 м | не менее 100 дБ |
| Типы сирены | однотональный 3,4 кГц; нарастающий, сирена, переменный 2 кГц/4 кГц |
| Питание | 12÷36 В DC, 12÷28 В AC |
| Управляющее напряжение | 12÷36 В DC, 12÷28 В AC |
| Потребляемая мощность | не более 3 Вт |
| Масса (алюминий / нержавейка) | не более 1,1 / 2,0 кг |
| Температура | −70…+85 °C |
| Степень защиты | не ниже IP66/68, УХЛ1 |
| Маркировка, алюминий (А) | 1Ex db IIC T6…T5 Gb X / Ex tb IIIC T80 °C…T95 °C Db X |
| Маркировка, нержавейка (Н) | РВ Ex db I Mb X / 1Ex db IIC T6…T5 Gb X / Ex tb IIIC T80 °C…T95 °C Db X |

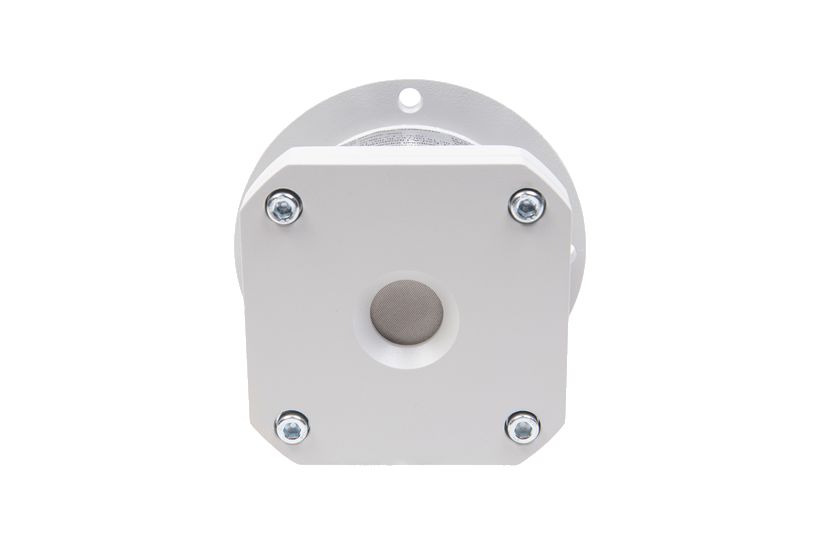

ОЗ-Exd-А / ОЗ-Exd-Н-Прометей 220Впитание 220 В AC
| Ток, 12 В / 24 В / 36 В | 125 / 63 / 42 мА (не более) |
| Ток при 220 В | не более 1 мА |
| Уровень звукового давления на 1 м | не менее 100 дБ |
| Типы сирены | однотональный 3,4 кГц; нарастающий, сирена, переменный 2 кГц/4 кГц |
| Питание | 220 В AC |
| Управляющее напряжение | 12÷36 В DC, 12÷28 В AC |
| Потребляемая мощность | не более 3 Вт |
| Масса (алюминий / нержавейка) | не более 1,1 / 2,0 кг |
| Температура | −70…+85 °C |
| Степень защиты | не ниже IP66/68, УХЛ1 |
| Маркировка, алюминий (А) | 1Ex db IIC T6…T5 Gb X / Ex tb IIIC T80 °C…T95 °C Db X |
| Маркировка, нержавейка (Н) | РВ Ex db I Mb X / 1Ex db IIC T6…T5 Gb X / Ex tb IIIC T80 °C…T95 °C Db X |
Как это работает и подключается
- Исполнения: ОЗ-Exd-А (алюминиевый сплав) и ОЗ-Exd-Н (нержавеющая сталь), в каждом — «12-36В» и «220В». В одной РЭ описаны ОС (световой), ОЗ (звуковой) и ОСЗ (комбинированный): корпус, подключение и DIP-переключатели общие.
- В крышке — неразборный блок с платой и излучателями (звуковой пьезоэлемент). Плата крышки соединена шлейфом питания с платой коммутации в корпусе.
- DIP-переключатели 1–6, заводская установка — все OFF: 1 — имитация сигнала управления; 4 — сирена разрешена; 5 и 6 — тип сирены (5 OFF/6 OFF — однотональный 3,4 кГц; ON/OFF — нарастающий 2 кГц/4 кГц; OFF/ON — сирена 2 кГц/4 кГц; ON/ON — переменный 2 кГц/4 кГц).
- Двухпроводная схема: питание на клеммы «Питание вход», переключатель 1 — ON. Четырёхпроводная: питание на «Питание вход» постоянно, включение по управляющему напряжению на «Сигнал вход» (ток линии управления не более 3 мА), переключатель 1 — OFF.
- Класс защиты от поражения током: III для «12-36В», I для «220В»; у «220В» есть внутреннее заземление на клеммниках питания.
Монтаж
- Закрепить оповещатель, подсоединить заземляющий проводник к винту заземления на основании корпуса, открутить 4 винта крышки, отсоединить разъём шлейфа питания, выполнить монтаж по схемам приложения Б, выставить DIP-переключатели.
- Два отверстия под кабельные вводы М20х1,5; вводы в комплект не входят (приложение В). Кабель круглого сечения диаметром до 12 мм, провода сечением не менее 0,75 мм2, нажимные клеммы на 0,08–2,5 мм2.
- Бронированный кабель: наружная изоляция 140 мм, броня 100 мм, внутренняя изоляция 50 мм. Для трубной проводки муфта навинчивается на штуцер G1/2 или G3/4.
- При монтаже в корпус кладут силикагель из комплекта; менять при каждом открывании корпуса, но не реже одного раза в 3 года. Взрывозащитные поверхности алюминиевого корпуса смазывают ЦИАТИМ-221.
- Заказ: «ОЗ-Exd-А-Прометей. 12-36В» Y, X, где X — комплект кабельных вводов (для световых Y — цвет).
Примеры
Наружная установка в зоне с газом или пылью
Корпус Exd, диапазон от −70 до +85 °C, категории газов I, IIA, IIB, IIC и пыли IIIA–IIIC.
Агрессивная среда, морской воздух
Для щелочных, кислотных сред, морской воды и соляного тумана РЭ рекомендует корпус из нержавеющей стали (Н).
Частые вопросы
Чем отличаются ОС, ОЗ и ОСЗ?
ОС — только свет, ОЗ — только сирена, ОСЗ — свет и сирена. Корпус, схема и DIP-переключатели общие, в одной РЭ.
«12-36В» или «220В»?
Это исполнение по питанию: 12÷36 В DC или 12÷28 В AC либо 220 В AC. Управляющее напряжение в обоих — 12÷36 В DC, 12÷28 В AC.
Нюансы и грабли
- При снятии и установке крышки не повредить шлейф питания между платой в крышке и платой коммутации.
- Открывать оповещатель во взрывоопасной среде при включенном питании нельзя; крышку при включенном питании открывать запрещено.
- Нет звука при поданном питании — неверное положение DIP-переключателей.
- Звуковой излучатель не трогать острыми, колющими и режущими предметами.
- Запрещено: вводы сторонних производителей без согласования, кабель некруглого сечения или не под диаметр ввода, работа без вводов, падение с высоты более 0,1 м, изменения в конструкции.
- Вода в корпусе — проверить вводы, затяжку винтов крышки и прокладку; за герметичность отвечает монтажная организация.
Документация
- Спектрон — РЭ СПЕК.420559.000.001-03-08 РЭ (общее для ОС, ОЗ, ОСЗ-Exd)
