Спектрон · взрывозащищённый пожарный оповещатель, звуковой, Exm (заливка компаундом) и Exi (искробезопасный)

ОЗ-Exm/Exi-Прометей — звуковой оповещатель, полиамид или сталь, 12–36 В

Звуковой оповещатель Exm (компаунд) и Exi (искробезопасный): полиамид 0,2 кг или сталь (М, Н), IP66/IP68, сирена не менее 100 дБ, питание 12–36 В.

Модели семейства

ОЗ-Exm / ОЗ-Exi-Прометей 12-36В (и -М, -Н)РЭ СПЕК.420559.000.001-09-10

Питание	12÷36 В DC, 12÷28 В AC
Ток дежурный / при пожаре, 12 В	6,8 / 125 мА
Ток дежурный / при пожаре, 24 В	5 / 63 мА
Ток дежурный / при пожаре, 36 В	4,5 / 42 мА
Управляющее напряжение	12÷36 В DC, 12÷28 В AC
Уровень звукового давления на 1 м	не менее 100 дБ
Масса (полиамид / сталь)	не более 0,2 / 0,8 кг
Температура	−60…+85 °C
Степень защиты	IP66/68, УХЛ1
Маркировка Exm	РП Ex eb mb I Mc X / 1Ex eb mb IIC T6…T5 Gb X
Маркировка Exi	РО Ex ia I Ma X / 0Ex ia IIC T6…T5 Ga X / Ex ia IIIC T200 80 °C…T200 95 °C Da X
Искробезопасные параметры Exi	Ui 12 / 24 / 36 В при Ii 180 / 130 / 69 мА; Ci 2 нФ, Li 1 мкГн

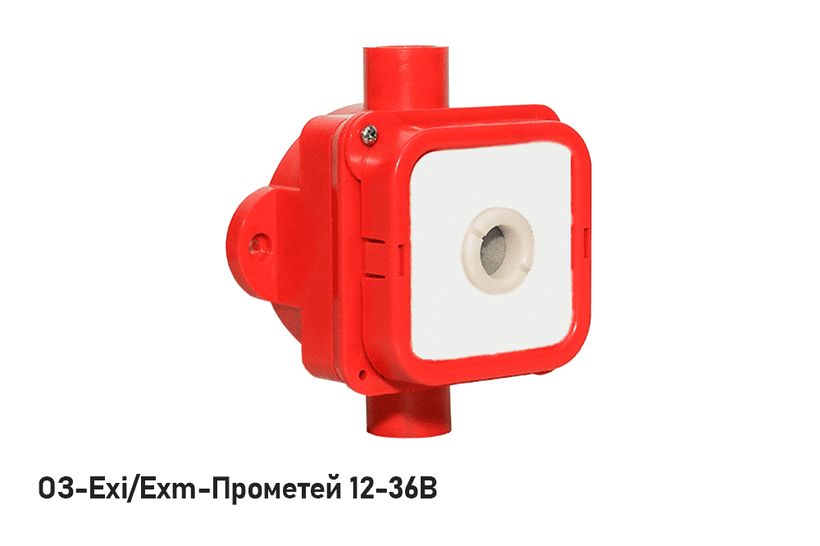

ОЗ-Exm / ОЗ-Exi-Прометей 12-28Впрежняя редакция РЭ СПЕК.425548.400.000 (2020)

Питание	12÷28 В AC
Ток, 12 В / 28 В	30 / 20 мА
Управляющее напряжение	12÷28 В AC
Уровень звукового давления на 1 м	не менее 100 дБ
Масса (Exm / Exi)	не более 0,4 / 0,2 кг
Температура	−60…+85 °C
Маркировка Exm	1Ex mb IIC T6 Gb X
Маркировка Exi	0Ex ia IIC T6 X

Исполнения ОЗ-Exm и ОЗ-Exi; индекс «М» — оцинкованная сталь, «Н» — нержавеющая, без индекса — полиамид. В одной РЭ описаны ОС, ОЗ и ОСЗ: корпус, подключение и DIP-переключатели общие.
DIP-переключатели 1–6: 1 — имитация сигнала управления; 4 — сирена разрешена; 5 и 6 — тип сирены (однотональный 3,4 кГц; нарастающий, сирена, переменный 2 кГц/4 кГц). Заводская установка — OFF.
Двухпроводная схема: питание на «Питание вход», переключатель 1 — ON. Четырёхпроводная: включение по управляющему напряжению на «Сигнал вход», ток линии управления не более 3 мА, переключатель 1 — OFF.
Класс защиты от поражения током — III. Корпус неразборный.
Прежняя редакция РЭ (СПЕК.425548.400.000, 2020) относится к исполнению «12-28В»: АБС-пластик, питание 12÷28 В AC, кабель на корпусе.

Полиамидные корпуса оснащены пластиковыми кабельными вводами; по заказу — вводы с резьбой G1/2 (приложение В).
Для металлических корпусов нужны 2 кабельных ввода (или ввод и заглушка) вместе с «Контргайка-М» или «Контргайка-Н»; вводы и контргайки для металлических корпусов поставляются отдельно.
Монтаж: разметить, закрепить, выполнить электромонтаж по схеме приложения Б, выставить DIP-переключатели.
На время тестирования и обслуживания систему пожаротушения и оповещения надо отключить, чтобы не сработали средства пожаротушения.

Малогабаритный оповещатель, где важен вес

Полиамидный корпус весит не более 0,2 кг, IP66/IP68.

Зона класса 0 по газу

Исполнение Exi (0Ex ia) подключают к искробезопасным цепям приборов.

Чем Exm отличается от Exi?

Exm — герметизация компаундом «m» с видом «e», Exi — искробезопасная цепь «ia»; маркировки приведены в таблице.

Что значат М и Н в обозначении?

М — корпус из оцинкованной стали, Н — из нержавеющей; без индекса — полиамид.

Исполнение Exi подключают только к приборам и источникам с искробезопасными параметрами не хуже указанных в РЭ (Ui, Ii, Ci, Li).
Отворачивать винты и вскрывать корпус можно только у отсека коммутации.
Не чистить сухой ветошью и абразивами. Звуковой излучатель не трогать острыми, колющими и режущими предметами.
Нельзя эксплуатировать в агрессивных средах, подключать питание не по характеристикам, вносить изменения в конструкцию; падение с высоты более 0,1 м недопустимо.
Нет звука при поданном питании — проверить DIP-переключатели по разделу 3.1 РЭ.
Редакции РЭ «12-28В» (2020) и «12-36В» (2026) отличаются питанием, токами, массой и маркировкой; сверять по этикетке.

Спектрон — РЭ на оповещатели ОС/ОЗ/ОСЗ-Exm/Exi Прометей (СПЕК.420559.000.001-09-10 и СПЕК.425548.400.000)
