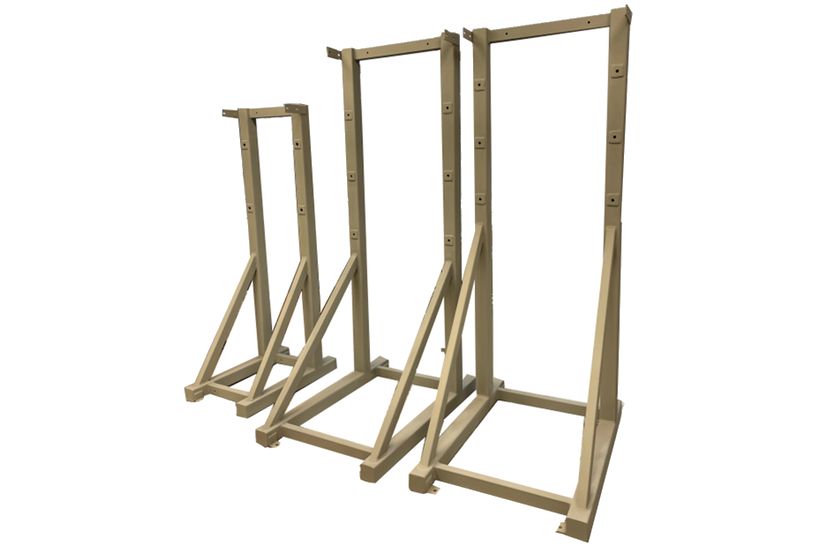

Спектрон-РМ-02, РМ-03 — монтажная рама под крупные взрывозащищённые коробки Спектрон-КВ-Exd
Свободностоящая рама для крупных коробок Спектрон-КВ-Exd, когда нет стены или другой конструкции. РМ-02 — под 780х690, РМ-03 — под 630х440 и 635х465; в комплекте крепёж.
Модели семейства
Спектрон-РМ-02для коробок 780х690
| Подходит для | Спектрон-КВ-Exd-А 780х690х435 и 780х690х325, Спектрон-КВ-Exd-Н 780х690х435 и 780х690х310, а также их модификации с электроподогревом |
Спектрон-РМ-03для коробок 630х440 и 635х465
| Подходит для | Спектрон-КВ-Exd-А 630x440x370 и 630x440x270, Спектрон-КВ-Exd-Н 635х465х355 и 635х465х255, а также их модификации с электроподогревом |
Как это работает и подключается
- В поставку с рамой входит крепёжный комплект для сборки. Габаритные размеры — рисунки 1 и 2 РЭ.
Монтаж
- Достать раму из упаковки и проверить комплектность.
- Определить место установки по габаритам (рис. 1, рис. 2).
- Собрать раму крепёжным комплектом, установить на выбранном месте.
- Зафиксировать взрывозащищённую коробку на раме.
Примеры
Коробка на открытой площадке без стены
Раму собирают из комплекта и ставят на месте, коробку крепят к раме.
Частые вопросы
Нужна ли сертификация?
Спектрон-РМ-02 и РМ-03 не входят в единый перечень оборудования, подлежащего обязательной сертификации.
Срок службы?
10 лет; гарантия 18 месяцев со дня ввода в эксплуатацию, но не более 24 месяцев со дня продажи.
Нюансы и грабли
- Раму подбирают по типоразмеру коробки: РМ-02 и РМ-03 рассчитаны на разные размеры.
- По РЭ рама предназначена для установки при отсутствии стен или других строительных конструкций.
Документация
- Спектрон — РЭ «Рама монтажная Спектрон – РМ-02/03» (2026)
