Спектрон · взрывозащищённые рупорные речевые оповещатели с записанными сообщениями
РЗОР-Exd-Прометей — взрывозащищённый речевой оповещатель, до 8 сообщений, питание 9–60 В DC
Рупорный оповещатель Exd проигрывает записанное речевое сообщение с карты microSD циклично, как только подано питание 9–60 В DC. Оболочка алюминиевая, IP66, от −65 до +85 °C.
Модели семейства
РЗОР-Exd-10-Прометей10 Вт
| Номинальная мощность | 10 Вт |
| Напряжение питания | 9÷60 В DC |
| SPL (1 Вт, 1 м) | не менее 105 дБ |
| Максимальный SPL (1 м) | не менее 115 дБ |
| Масса | не более 4,5 кг |
| Габариты А / В / С | 206 / 163 / 273 мм |

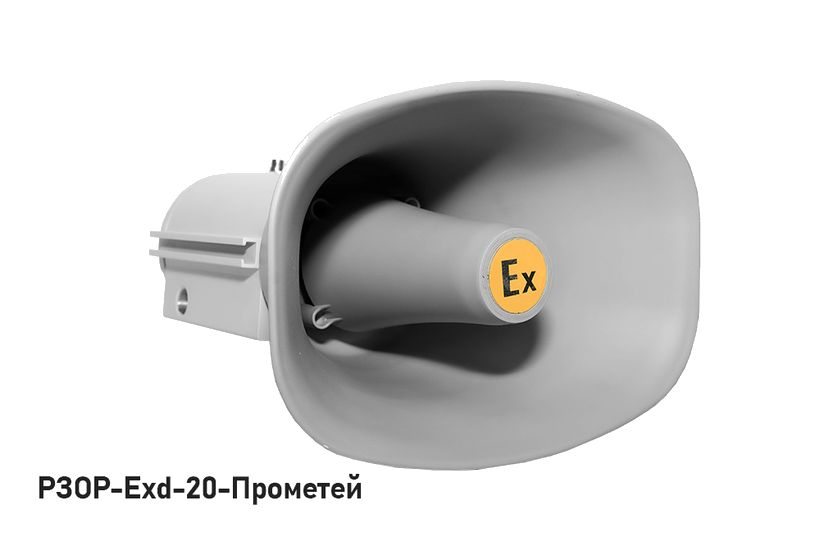

РЗОР-Exd-20-Прометей20 Вт
| Номинальная мощность | 20 Вт |
| Напряжение питания | 9÷60 В DC |
| SPL (1 Вт, 1 м) | не менее 107 дБ |
| Максимальный SPL (1 м) | не менее 120 дБ |
| Масса | не более 4,5 кг |
| Габариты А / В / С | 245 / 245 / 345 мм |

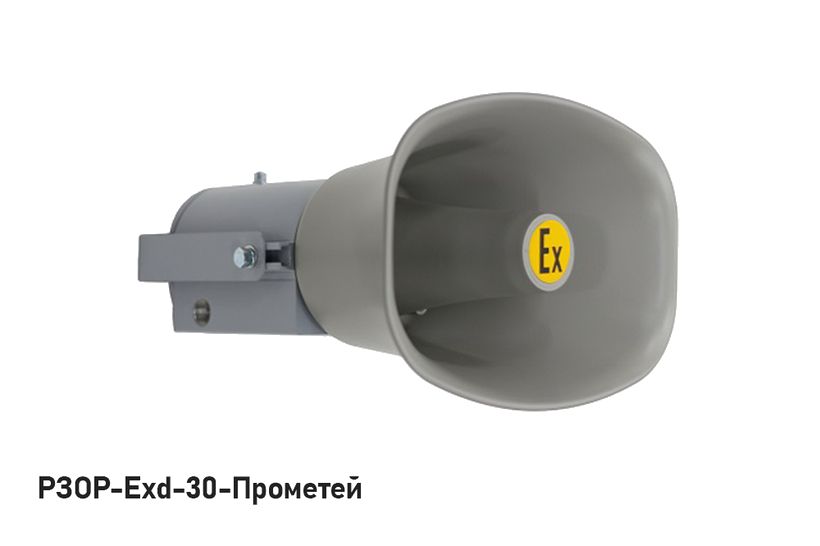

РЗОР-Exd-30-Прометей30 Вт
| Номинальная мощность | 30 Вт |
| Напряжение питания | 9÷60 В DC |
| SPL (1 Вт, 1 м) | не менее 110 дБ |
| Максимальный SPL (1 м) | не менее 125 дБ |
| Масса | не более 4,9 кг |
| Габариты А / В / С | 211 / 282 / 345 мм |

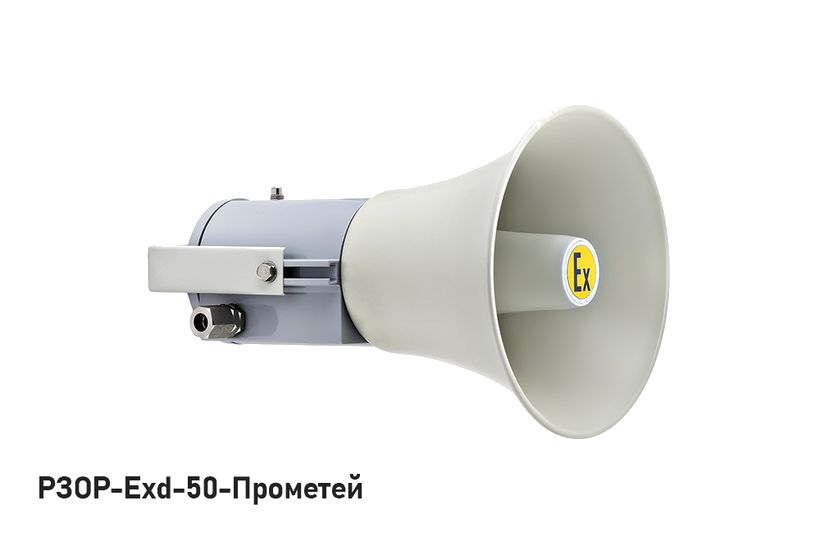

РЗОР-Exd-50-Прометей50 Вт
| Номинальная мощность | 50 Вт |
| Напряжение питания | 9÷60 В DC |
| SPL (1 Вт, 1 м) | не менее 112 дБ |
| Максимальный SPL (1 м) | не менее 129 дБ |
| Масса | не более 5,3 кг |
| Габариты А / В / С | 325 / 325 / 402 мм |
Как это работает и подключается
- Под задней крышкой две платы: нижняя залита компаундом, на верхней клеммы питания и синхронизации, предохранитель, карта microSD и DIP-переключатели.
- В памяти (карта microSD, 2 Гб) до 8 речевых сообщений. По умолчанию записаны стандартные сообщения для пожарных систем; при изготовлении могут быть записаны сообщения заказчика.
- Сообщение запускается при подаче питания и повторяется циклично с периодом 3 секунды. Какое из 8 звучит, выбирают DIP-переключателями 1–4.
- Корпус, рупор и излучатель такие же, как у ГВР-Exd.
Монтаж
- Схема подключения РЗОР — рисунок Б6 приложения Б РЭ. При одном оповещателе вход Sync не используют; при двух и более соединяют выходы Sync каждого.
- Новые сообщения: вынуть карту, на ПК записать файлы WAV в корень с именами 01.wav … 08.wav (частота дискретизации 16 кГц, 8 бит) и вернуть карту.
- Кабельные вводы, заземление, разделка бронированного кабеля и крепление — как у ГВР-Exd: два отверстия М20*1,5, кабель круглый диаметром от 8 до 10 мм, клеммы 0,2–1,5 мм2.
Примеры
Автономное оповещение на объекте без усилителя
Оповещатель сам хранит сообщения и запускает воспроизведение при подаче питания, речевой тракт от усилителя не нужен.
Несколько оповещателей в одной зоне
Выходы Sync соединяют между собой, чтобы сообщение звучало синхронно.
Частые вопросы
Нужен ли усилитель?
Нет, РЗОР питается от 9÷60 В DC и сам воспроизводит записанное сообщение.
Сколько сообщений и как выбрать?
До 8, выбор DIP-переключателями 1–4 под крышкой.
Как заменить сообщение?
Записать WAV-файлы 01.wav … 08.wav в корень карты microSD на ПК.
Нюансы и грабли
- Звучит не то сообщение — неверное положение DIP-переключателей; сверить с таблицей 3 РЭ.
- Питание строго в пределах 9÷60 В постоянного тока; подавать иное напряжение запрещено.
- Работы под крышкой — только при снятом напряжении; не отключённый оповещатель снимать категорически запрещено.
- Рупор беречь от ударов, не снимать рупор и не откручивать винты; вводы других производителей — только по согласованию с изготовителем.
- Вода в корпусе — проверить монтаж вводов, затяжку крышки, целостность прокладки.
Документация
- Спектрон — РЭ СПЕК.420559.000.001-04-09 РЭ (совместное для ГВР-Exd и РЗОР-Exd) и листы данных РЗОР-Exd с spectron-ops.ru
