Спектрон · взрывозащищённые рупорные речевые оповещатели с записанными сообщениями, вид защиты Exm (d + m)
РЗОР-Exm-Прометей — речевой рупорный оповещатель с заливкой компаундом, 8 сообщений, питание 9–60 В DC
Рупорный оповещатель воспроизводит записанное речевое сообщение циклично, как только подано питание 9–60 В DC. Залит компаундом, IP66, от −65 до +85 °C; 10, 15 и 25 Вт.
Модели семейства
РЗОР-Exm-10-Прометей10 Вт, самый лёгкий
| Номинальная мощность | 10 Вт |
| Питание | 9–60 В DC |
| Рабочий диапазон частот | 400–3500 Гц |
| SPL (1 Вт, 1 м) | не менее 105 дБ |
| Максимальный SPL (1 м) | не менее 115 дБ |
| Масса | не более 2,7 кг |

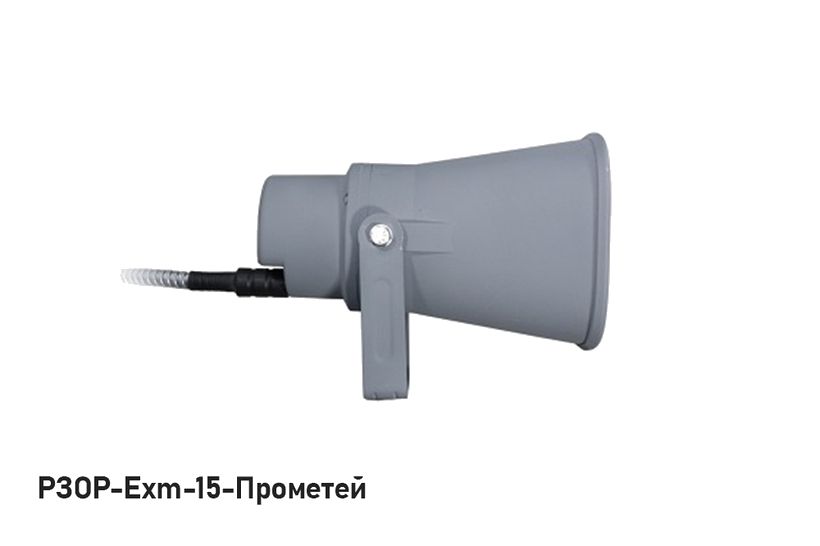

РЗОР-Exm-15-Прометей15 Вт
| Номинальная мощность | 15 Вт |
| Питание | 9–60 В DC |
| Рабочий диапазон частот | 400–3500 Гц |
| SPL (1 Вт, 1 м) | не менее 105 дБ |
| Максимальный SPL (1 м) | не менее 117 дБ |
| Масса | не более 5,7 кг |
| Срок службы | 10 лет |

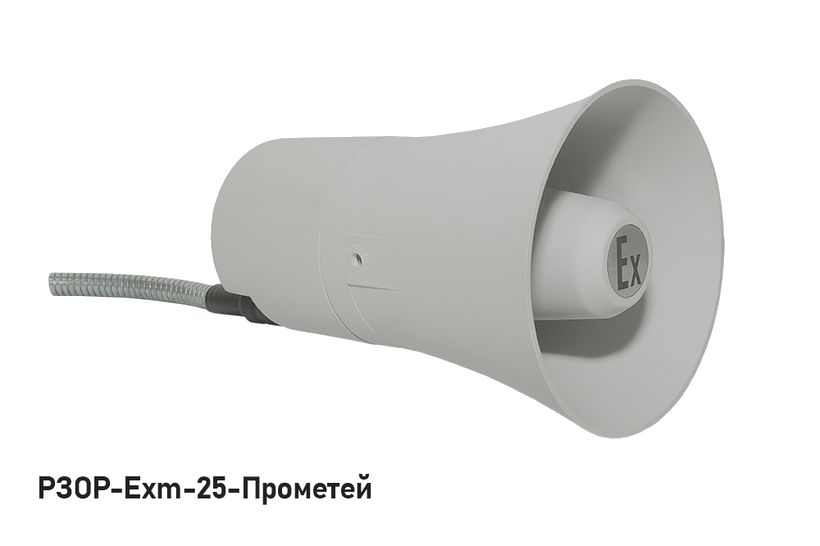

РЗОР-Exm-25-Прометей25 Вт
| Номинальная мощность | 25 Вт |
| Питание | 9–60 В DC |
| Рабочий диапазон частот | 400–3500 Гц |
| SPL (1 Вт, 1 м) | не менее 110 дБ |
| Максимальный SPL (1 м) | не менее 125 дБ |
| Масса | не более 6 кг |
Как это работает и подключается
- Память — карта microSD 2 Гб, до 8 речевых сообщений; по умолчанию стандартные пожарные сообщения, при изготовлении могут быть записаны сообщения заказчика.
- Запуск сообщения — при подаче питания, повтор циклично с периодом 3 секунды. Номер сообщения выбирают DIP-переключателями 1–4 (заводская установка — сообщение №1).
- Клеммы питания и синхронизации, предохранитель, карта памяти и DIP-переключатели расположены во взрывозащищённой коробке с одним отверстием под кабельный ввод.
- Корпус, рупор и излучатель устроены так же, как у ГВР-Exm.
Монтаж
- Схема подключения — рисунок 8 РЭ. При одном оповещателе вход Sync не задействуют; при двух и более соединяют выходы Sync каждого.
- Новые сообщения: вынуть карту microSD, на ПК записать файлы WAV в корень под именами 01.wav … 08.wav, частота дискретизации 16 кГц, 8 бит.
- Порядок монтажа: проверка подачей питания, закрепление крепёжного устройства, корпус на болтах, затем коммутационная коробка и электромонтаж; после монтажа протереть влажной тряпкой в дистиллированной воде.
Примеры
Автономное речевое оповещение
Сообщение запускается само при подаче питания и повторяется с интервалом 3 секунды.
Несколько оповещателей в зоне
Выходы Sync связывают между собой, чтобы речь воспроизводилась синхронно.
Частые вопросы
Нужен ли усилитель?
Нет, питание 9–60 В DC, сообщение хранится в оповещателе.
Диапазон частот?
По листам данных и РЭ — 400–3500 Гц.
Нюансы и грабли
- Звучит не то сообщение — неверно выставлены DIP-переключатели; сверить с таблицей 3 РЭ.
- Не включается — проверить линию питания.
- Знак «X»: чистить только влажной тканью; рупор беречь от ударов.
- Не открывать оповещатель во взрывоопасной среде при включенном питании; вводы других производителей — только по согласованию с изготовителем.
Документация
- Спектрон — РЭ на ГВР-Exm и РЗОР-Exm Прометей и листы данных РЗОР-Exm с spectron-ops.ru
