Спектрон-STSW — термокабель для линейного теплового извещателя

Двухжильный термочувствительный кабель однократного действия: при пороговой температуре полимер плавится и замыкает жилы. Работает с модулями СПЕКТРОН-МИТ; пять порогов срабатывания.

Модели семейства

Спектрон-STSW-68Порог 68 °С, класс А3, изоляция синяя.

Класс по ГОСТ Р 53325	А3 (64…76 °С)
Рабочая температура	-55…+45 °С
Максимальное время срабатывания	10 с

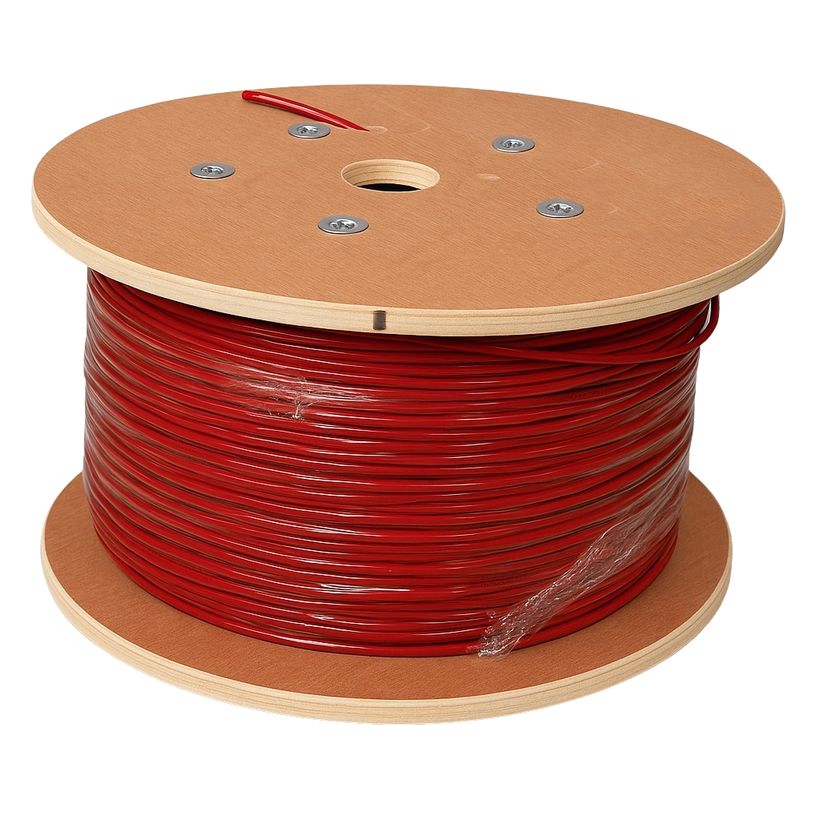

Спектрон-STSW-88Порог 88 °С, класс C, красная изоляция.

Класс по ГОСТ Р 53325	C (84…100 °С)
Рабочая температура	-55…+60 °С

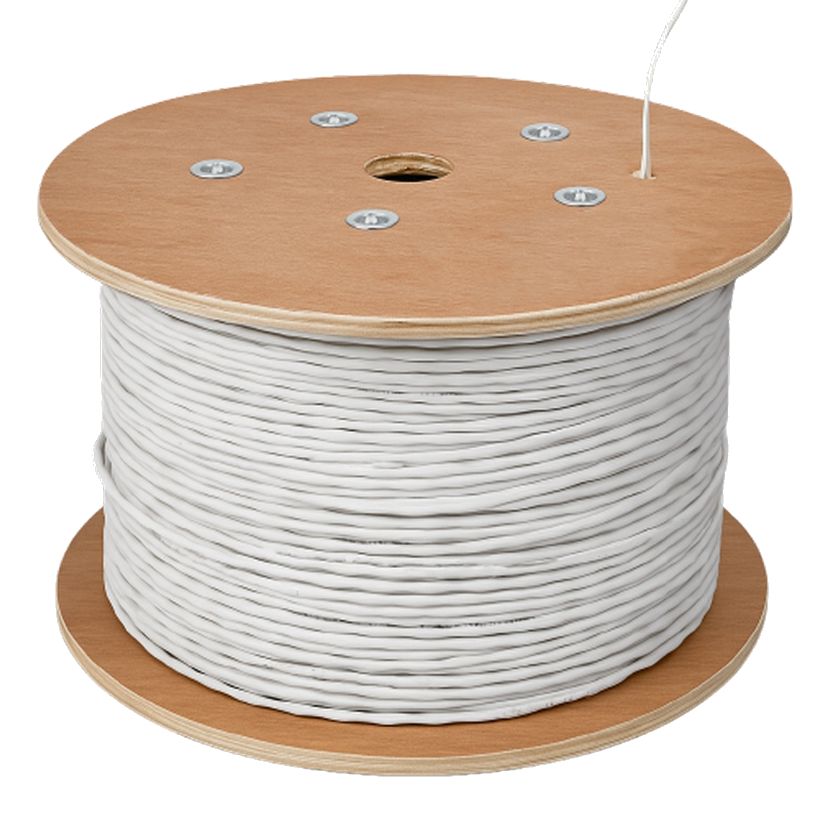

Спектрон-STSW-105Порог 105 °С, класс D, белая изоляция.

Класс по ГОСТ Р 53325	D (99…115 °С)
Рабочая температура	-55…+75 °С
Максимальное время срабатывания	15 с

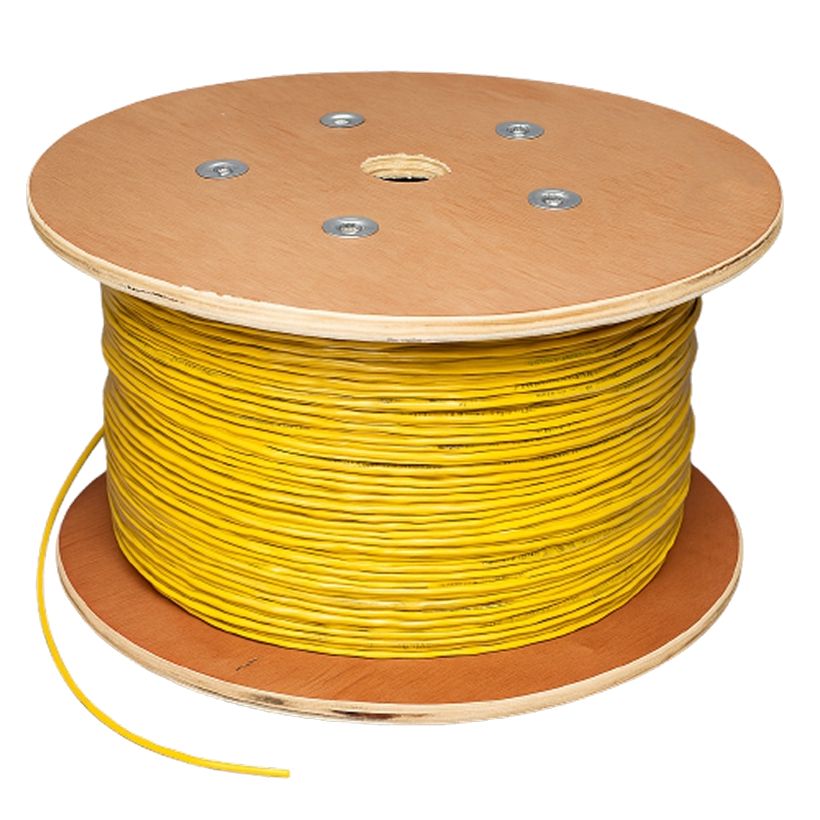

Спектрон-STSW-138Порог 138 °С, класс F, жёлтая изоляция.

Класс по ГОСТ Р 53325	F (129…145 °С)
Рабочая температура	-55…+100 °С
Максимальное время срабатывания	20 с

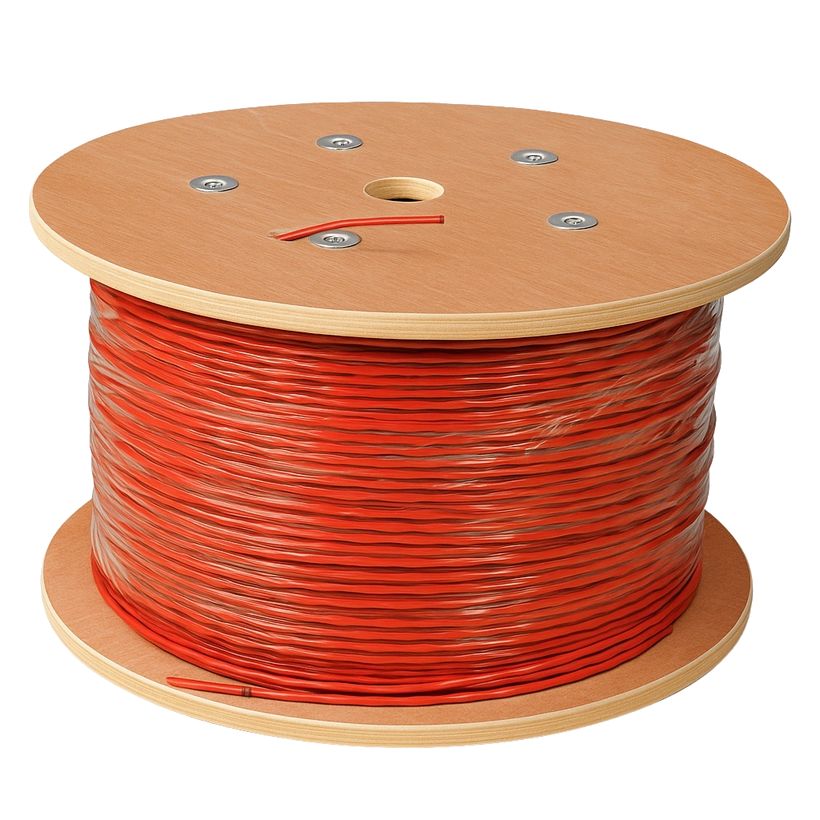

Спектрон-STSW-180Порог 180 °С, класс H, оранжевая изоляция.

Класс по ГОСТ Р 53325	H (172…188 °С)
Рабочая температура	-55…+130 °С

Общие характеристикиДвухжильный кабель, жилы стальные.

Максимальное рабочее напряжение между жилами	=48 (DC) В
Максимальный рабочий ток в жилах	0,2 А
Наружный диаметр	не более 5,0 мм
Диаметр жилы	не более 1,0 мм
Допустимый радиус изгиба	не менее 150 мм
Степень защиты	IP66
Наработка на отказ	40 000 ч
Срок службы	не менее 10 лет
Исполнение -CP	оболочка устойчива к агрессивным средам (список веществ в приложении А РЭ)

Как это работает и подключается

Полимер на жилах плавится при достижении порога и замыкает жилы; модуль СПЕКТРОН-МИТ контролирует замыкание и передаёт извещение в шлейф ППК, а МИТ-БИ с индикацией показывает расстояние от начала кабеля до места перегрева.
Тепловой пороговый извещатель максимального действия. Изделие однократного действия — сработавший участок вырезают и заменяют, соединяя клеммными соединителями (муфтами), муфту обматывают изоляционной лентой.

Монтаж

Ширина зоны контроля: до 3,5 м высоты — 7,1 м, свыше 3,5 до 6,0 м — 6,4 м, свыше 6,0 до 9,0 м — 5,7 м (СП 484.1311500.2020).
Максимальная суммарная длина, подключённая к модулю: СПЕКТРОН-МИТ — не более 3000 м, МИТ-БИ — 2000 м.
Прокладывать целыми отрезками; закреплять с небольшим провисом, без сильной затяжки и острых крепёжных аксессуаров; удалённый модуль соединяют обычным медным сигнальным проводом.
Кабель отпускается по заказанному метражу (по умолчанию в упаковке 10 м); бухты формируют перемоткой, разматывать постепенным раскручиванием барабана.
После транспортировки выдержать в нормальных условиях не менее 5 ч.

Примеры

Защита по длине

Термокабель монтируют в контакте с защищаемым объектом или под перекрытием помещения.

Взрывоопасные зоны

Допускается в зонах класса 0 по газу и 20 по пыли при подключении к искробезопасным модулям СПЕКТРОН-МИТ серии Exi.

Частые вопросы

Как обозначается при заказе?

Спектрон-STSW-(порог)(-CP): например Спектрон-STSW-68 или Спектрон-STSW-138-CP.

Гарантия?

18 месяцев с момента продажи, не более 24 месяцев с даты выпуска; срок службы 10 лет.

Нюансы и грабли

Запрещено давить тяжёлыми предметами, сгибать под острым углом (радиус не менее 15 см) и гнуть инструментом — только руками.
Соединять скруткой нельзя — только клеммами и соединителями; подключать к сети 220 В нельзя; красить кабель нельзя (маркировка «НЕ ОКРАШИВАТЬ»).
Механические повреждения оболочки дают невидимые внутренние дефекты и будущие ложные срабатывания.
Не превышать максимальную рабочую температуру своего исполнения.
Для агрессивных сред заказывать исполнение с суффиксом -CP.
