Спектрон · взрывонепроницаемые световые и светозвуковые табло

Прометей ТСВ и ТСЗВ Exd-А/Н — табло во взрывонепроницаемой оболочке (алюминий, нержавеющая сталь)

Табло «Прометей» Exd: световое ТСВ и светозвуковое ТСЗВ, корпус алюминиевый (А) или из нержавеющей стали (Н), питание 12-36 В или 110÷230 В; есть исполнения «РИП» с аккумулятором.

Модели семейства

ТСВ-Exd-А/Н-Прометей 12-36В и 220ВСветовое табло; А — алюминиевый сплав, Н — нержавеющая сталь.

Взрывозащита (алюминий)	1Ex db IIB T6…T5 Gb X / Ex tb IIIB T80 °C…T95 °C Db X
Взрывозащита (нержавейка)	РВ Ex db I Mb X / 1Ex db IIB T6…T5 Gb X / Ex tb IIIB T80 °C…T95 °C Db X
Питание	12÷36 В DC / 12÷28 В AC или 110÷230 В AC
Ток 12 / 24 / 36 В	230 / 115 / 90 мА
Масса	3,5 кг (А, 12-36В), 3,7 кг (А, 220В), 9,3 кг (Н, 12-36В), 9,5 кг (Н, 220В)

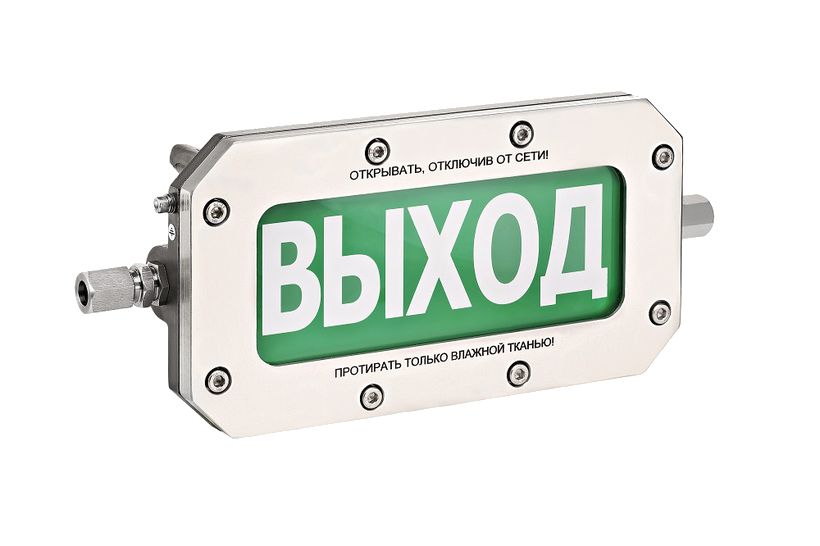

ТСВ-Exd-А/Н-Прометей ... РИПСветовое табло со встроенным аккумулятором.

Время работы от резервного источника	не менее 3 ч
Температура с АКБ	-20…+60 °С

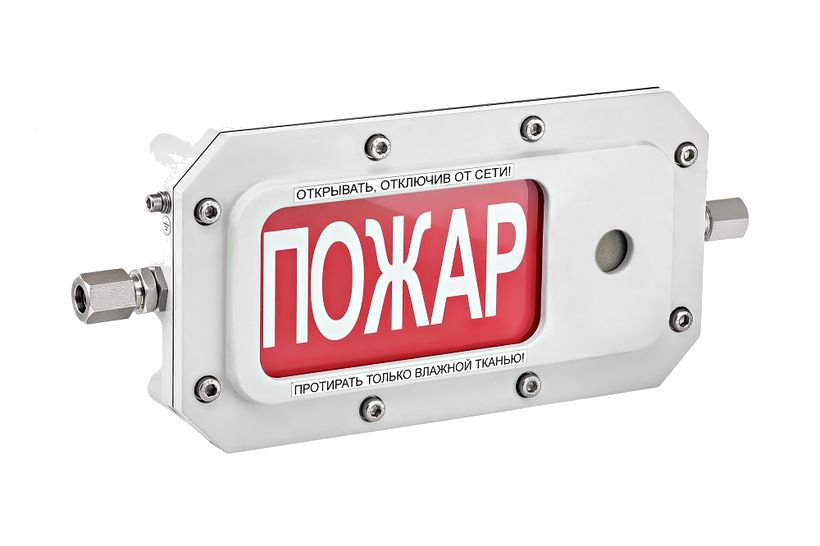

ТСЗВ-Exd-А/Н-Прометей 12-36В и 220ВКомбинированное табло с пьезоизлучателем.

Ток 12 / 24 / 36 В	335 / 230 / 180 мА
Звуковое давление на расстоянии 1 м	не менее 100 дБ
Масса	4,3 кг (А, 12-36В), 4,5 кг (А, 220В), 10,3 кг (Н, 12-36В), 10,5 кг (Н, 220В)

Общие характеристикиОбщие для серии.

Температура	-70…+85 °С
Степень защиты	IP66/68
Климатическое исполнение	УХЛ1, ОМ1 (у «РИП» — категория размещения 1)
Частота мигания	1 Гц
Видимость табло	с 15 м при освещённости до 500 люкс
Ток в режиме «Ожидание» при 4 проводах	12 / 7,5 / 6,5 мА при 12 / 24 / 36 В

Как это работает и подключается

DIP «1-6»: 1 — имитация сигнала управления (ON при 2-проводной схеме), 2 — свечение при подаче питания, 3 — мигание по сигналу управления, 4 — сирена, 5 и 6 — тип сирены: однотональный 3,4 кГц, нарастающий 2/4 кГц, сирена 2/4 кГц, переменный 2/4 кГц (заводской).
2 провода: «1» и «2» в ON, включение подачей питания на «Питание вход». 4 провода: «1» в OFF, включение управляющим напряжением на «Сигнал вход»; в режиме ожидания потребление мало, в работе — полное.

Монтаж

Отвернуть 8 болтов и снять крышку, закрепить корпус на кронштейн винтами М8x20 с шайбами, подключить заземляющий проводник.
Два отверстия под кабельные вводы М20х1,5, кабель круглый наружным диаметром или диаметром поясной изоляции до 12 мм; нажимные клеммы до 2,5 мм², медные жилы не менее 0,75 мм².
Бронированный кабель: снять наружную изоляцию на 340 мм, броню на 300 мм, внутреннюю изоляцию на 250 мм; в трубной разводке — муфта на штуцер G1/2 или G3/4.
Крышку затягивать 8 болтами с моментом 15±2 Нм; при необходимости обновить смазку ЦИАТИМ-221.
Для контроля целостности шлейфа управления на выходе последнего устройства ставят элемент контроля ШУ по документации ППК.

Примеры

Взрывоопасные зоны газа и пыли, шахты и рудники

Оповещатель можно ставить в зонах помещений, подземных выработках шахт и рудников, на наружных установках.

Частые вопросы

Что значит «РИП» в названии?

Световое табло со встроенным аккумулятором: не менее 3 ч работы от резервного источника.

Гарантия и сертификат?

Срок службы не менее 10 лет, гарантия 18 месяцев со дня ввода в эксплуатацию, не более 24 месяцев со дня выпуска; ТР ТС 012/2011 № RU C-RU.ВН02.В.01127/26 (с 15.09.2026 по 14.09.2031).

Нюансы и грабли

Стекло чистить только мягкой влажной тканью (знак X).
Открывать крышку только при отключенном напряжении; эксплуатация с неплотно закрытой крышкой запрещена.
Агрессивные среды — только корпус из нержавеющей стали (Н).
Падение с высоты более 0,1 м — гарантия снимается.
В папке есть и РЭ на снятую с производства версию; проверять исполнение по документу, соответствующему поставке.

Документация

Спектрон — руководство по эксплуатации Прометей ТСВ/ТСЗВ-Exd-А/Н (актуальное и на снятую с производства версию; один комплект документов на обе папки)
