Прометей ТСВ и ТСЗВ Exi/Exm — взрывозащищённые световое и светозвуковое табло

Оповещатели-табло «Прометей»: световые ТСВ и светозвуковые ТСЗВ, искробезопасные (Exi) и компаундные (Exm); корпус ABS, оцинкованная или нержавеющая сталь; 12-36 В или 220 В.

Модели семейства

ТСВ-Exi / -Exi-М / -Exi-Н-Прометей 12-36ВСветовое табло, искробезопасная цепь «ia». М — оцинкованная сталь, Н — нержавеющая, без буквы — ABS-пластик.

Взрывозащита	РО Ex ia I Ma X / 0Ex ia IIC T6…T5 Ga X / Ex ia IIIC T200 80 °C…T200 95 °C Da X
Зоны	классов «0», «1» и «2», а также подземные выработки шахт и рудников
Питание	12÷36 В DC, 12÷28 В AC
Ток при 12 / 24 / 36 В	130 / 65 / 43 мА

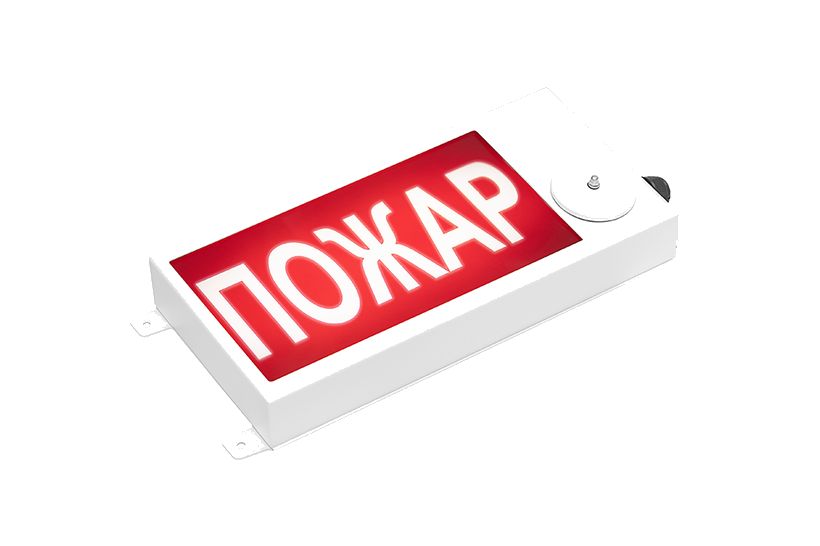

ТСВ-Exm / -Exm-М / -Exm-Н-Прометей 12-36В и 220ВСветовое табло, герметизация компаундом.

Взрывозащита	РП Ex eb mb I Mc X / 1Ex eb mb IIC T6…T5 Gb X
Зоны	классов «1» и «2»
Питание	12÷36 В DC, 12÷28 В AC или 220 В AC
Ток при 220 В	7 мА

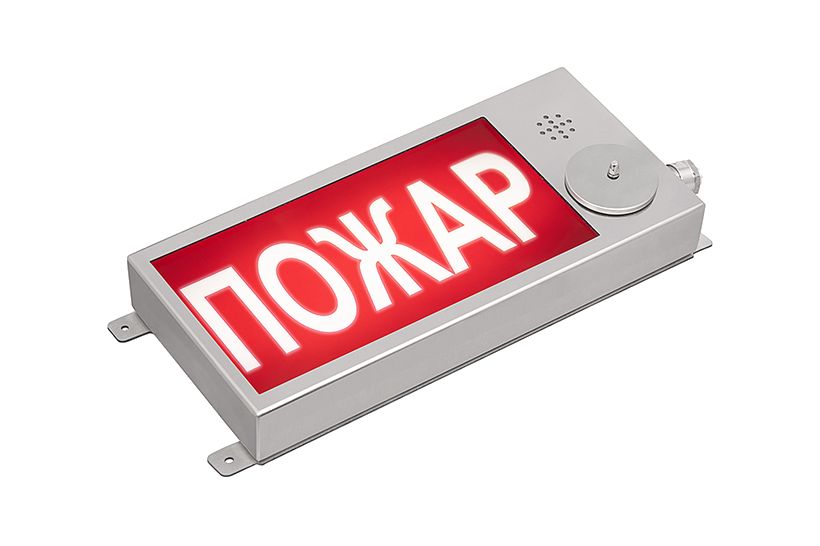

ТСЗВ-Exi / -Exm (в вариантах М, Н, 12-36В, 220В)Комбинированное табло со звуковым излучателем (пьезоэлемент), сирена настраивается DIP-переключателями.

Ток при 12 / 24 / 36 В	170 / 85 / 56 мА
Ток при 220 В	9 мА
Звуковое давление на расстоянии 1 м	не менее 100 дБ

Общие характеристикиОбщие для серии.

Максимальная мощность потребления	2 Вт
Частота мигания светового сигнала	1 Гц
Видимость табло	с 15 м при наружной освещённости до 2000 люкс
Масса	не более 2,8 кг
Температура	-70…+85 °С
Степень защиты	IP66/IP68
Габариты (сталь)	445х180х65 мм, окно 300х150 мм
Габариты (ABS)	465х180х58 мм, поле 240х120 мм

Как это работает и подключается

Режимы задают DIP-переключатели «1-6» на плате под крышкой коммутационного отсека: 1 — имитация сигнала управления (ON для 2-проводной схемы, OFF для 4-проводной), 2 — светится ли табло сразу при подаче питания, 3 — мигание, 4 — разрешение сирены, 5 и 6 — тип сирены.
2 провода: оповещатель включается подачей питания на «Питание вход»; переключатели 1 и 2 в ON. 4 провода: активация управляющим напряжением на «Сигнал вход» (12÷36 В DC, 12÷28 В AC), ток линии управления не более 3 мА, переключатель 1 в OFF.
Сирена 12-36 В: однотонный 3,4 кГц, нарастающий 2/4 кГц, сирена 2/4 кГц, переменный 2/4 кГц; переключением DIP 4 при выключенном питании меняется раскладка мелодий. Сирена 220 В: однотонный 0,5 с/0,5 с, «трель», двухтональный, «звонок».

Монтаж

Крепление — 4 отверстия диаметром 5 мм; заземляющий проводник — на приварную шпильку рядом с кабельным вводом.
Кабельный ввод: наружный диаметр кабеля 10-14 мм (оцинкованная сталь) или 8-12 мм (нержавеющая). Нажимные клеммы до 2,5 мм²; кабель с медными жилами не менее 0,75 мм².
Искробезопасное исполнение питать от источника или барьера с Ui/Ii: 12 В/180 мА, 24 В/130 мА, 36 В/69 мА; Ci 10 нФ, Li 1 мкГн. Барьеры Спектрон-ИБ-01 и ИБ-02.
Устанавливать там, где ничто не заглушает звук и надпись читается с расстояния не менее 5 м; после подключения при необходимости обновить смазку ЦИАТИМ-221.
Класс защиты III при питании до 36 В, класс I при 220 В (там на клеммах «Питание вход/выход» есть клеммы заземления).

Примеры

Табло «Пожар» или «Выход» во взрывоопасной зоне

Надпись, цвет фона и цвет текста указываются при заказе.

Химически агрессивная среда, морской воздух

Только корпус из нержавеющей стали.

Частые вопросы

Чем ТСВ отличается от ТСЗВ?

ТСВ — только световое табло, ТСЗВ — комбинированное, с пьезосиреной.

Какие сертификаты?

ТР ТС 012/2011 № RU C-RU.ВН02.В.01127/26 (с 15.09.2026 по 14.09.2031); ТР ЕАЭС 043/2017 № RU C-RU.ПБ74.В.01184/26 (с 28.04.2026 по 27.04.2031) и № RU C-RU.ЧС13.В.00668/22 (с 10.10.2022 по 09.10.2027).

Гарантия?

Срок службы не менее 10 лет; гарантия 18 месяцев со дня ввода в эксплуатацию, не более 24 месяцев со дня выпуска.

Нюансы и грабли

Табло не светится при поданном питании — проверить положение DIP-переключателей.
Запотевание стекла — нарушена герметичность вводов или не притянута крышка коммутационного отсека; ответственность за герметичность несёт монтажно-наладочная организация.
Открывать крышку только при отключенном напряжении; эксплуатация с неплотно закрытой крышкой запрещена.
Протирать табло только влажной тканью, не трогать звуковой излучатель острыми предметами.
Падение с высоты более 0,1 м — гарантия снимается.

Документация

Спектрон — руководство по эксплуатации оповещателей ТСВ/ТСЗВ-Exi/Exm-Прометей (один документ на обе папки)
