Прометей-МИНИ ТСВ и ТСЗВ Exi/Exm — компактные взрывозащищённые табло
Уменьшенные оповещатели-табло «Прометей-МИНИ»: световые ТСВ и светозвуковые ТСЗВ, искробезопасные (Exi) и компаундные (Exm); корпус из оцинкованной или нержавеющей стали; 12-36 В или 220 В.
Модели семейства
ТСВ-Exi-М/Н-Прометей-МИНИ 12-36ВСветовое табло, искробезопасная цепь «ia»; М — оцинкованная сталь, Н — нержавеющая.
| Взрывозащита | РО Ex ia I Ma X / 0Ex ia IIC T6…T5 Ga X / Ex ia IIIC T200 80 °C…T200 95 °C Da X |
| Питание | 12÷36 В DC, 12÷28 В AC |
| Ток при 12 / 24 / 36 В | 130 / 65 / 43 мА |

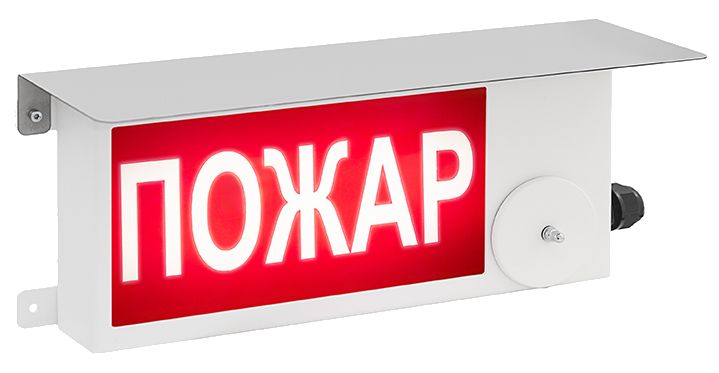

ТСВ-Exm-М/Н-Прометей-МИНИ 12-36В и 220ВСветовое табло, герметизация компаундом.
| Взрывозащита | РП Ex eb mb I Mc X / 1Ex eb mb IIC T6…T5 Gb X |
| Питание | 12÷36 В DC, 12÷28 В AC или 220 В AC |
| Ток при 220 В | 7 мА |

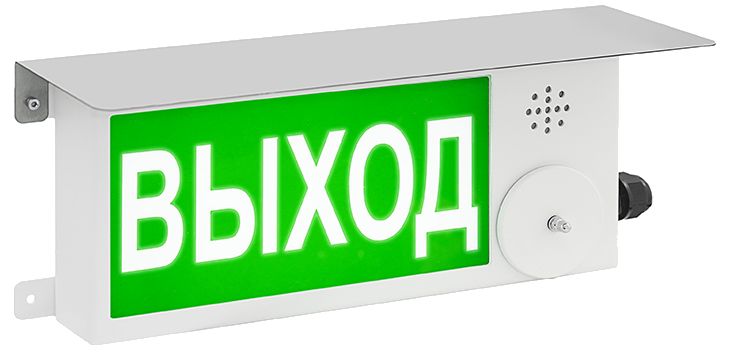

ТСЗВ-Exi/Exm-М/Н-Прометей-МИНИСветозвуковое табло с пьезоизлучателем.
| Ток при 12 / 24 / 36 В | 170 / 85 / 56 мА |
| Ток при 220 В | 9 мА |
| Звуковое давление на расстоянии 1 м | не менее 100 дБ |
Общие характеристикиОдинаковы для всех исполнений.
| Максимальная мощность | 2 Вт |
| Частота мигания | 1 Гц |
| Видимость табло | с 15 м при наружной освещённости до 2000 люкс |
| Масса | 2,8 кг (М), 3 кг (Н) |
| Температура | -70…+85 °С |
| Степень защиты | IP66/68 |
| Габариты | 390,5х150х66 мм, окно 240х120 мм |
Как это работает и подключается
- Режимы задают DIP-переключатели на плате под крышкой коммутационного отсека (имитация сигнала управления, свечение при подаче питания, мигание, разрешение сирены, тип сирены).
- Подключение по 2 или 4 проводам: при 4 проводах включается управляющим напряжением 12÷36 В DC / 12÷28 В AC на «Сигнал вход», ток линии управления не более 3 мА.
Монтаж
- Крепление — 4 отверстия диаметром 5 мм; заземляющий проводник на корпус (приварная шпилька у кабельного ввода).
- Кабельный ввод: наружный диаметр кабеля 10-14 мм (оцинкованная сталь) или 8-12 мм (нержавеющая). Нажимные клеммы до 2,5 мм², кабель с медными жилами не менее 0,75 мм².
- Exi питать от источника или барьера: Ui/Ii = 12 В/180 мА, 24 В/130 мА, 36 В/69 мА; Ci 10 нФ, Li 1 мкГн; рекомендованы барьеры Спектрон-ИБ-01/02.
- Читаемость надписи заложить с расстояния не менее 5 м.
Примеры
Табло «Выход» или «Пожар» в тесном месте
Меньшие габариты, чем у обычного «Прометея»; надпись и цвета задаются при заказе.
Частые вопросы
Чем МИНИ отличается от обычного Прометея?
Габариты 390,5х150х66 мм и окно 240х120 мм; только стальные корпуса М и Н.
Гарантия и сертификаты?
Срок службы не менее 10 лет; гарантия 18 месяцев со дня ввода в эксплуатацию, не более 24 месяцев со дня выпуска. ТР ТС 012/2011 № RU C-RU.ВН02.В.01127/26 (с 15.09.2026 по 14.09.2031).
Нюансы и грабли
- В агрессивных средах, морской воде и соляном тумане — только корпус из нержавеющей стали.
- Открывать крышку только при отключенном напряжении; вода, снег и лёд в корпусе — ответственность монтажно-наладочной организации.
- Протирать только влажной тканью (знак X); падение с высоты более 0,1 м лишает гарантии.
- Корпуса ABS в линейке МИНИ нет — в отличие от обычного «Прометея».
Документация
- Спектрон — руководство по эксплуатации оповещателей ТСВ/ТСЗВ-Exi/Exm-Прометей-МИНИ (один документ на обе папки)
