Спектрон · двойные взрывонепроницаемые световые и светозвуковые табло

Прометей ТСВД и ТСЗВД Exd-А/Н (v1, v2) — двойные табло во взрывонепроницаемой оболочке

Двойные оповещатели-табло «Прометей»: две надписи, два управляющих входа. Световое ТСВД и светозвуковое ТСЗВД, алюминий (А) или нержавеющая сталь (Н), версии v1 и v2, 12-36 В или 110-220 В.

Модели семейства

ТСВД-Exd-А/Н-Прометей v1 / v2Световое двойное табло; А — алюминиевый сплав, Н — нержавеющая сталь.

Взрывозащита (алюминий)	1Ex db IIB T6…Т5 Gb X / Ex tb IIIB T80°C…Т95°C Db X
Взрывозащита (нержавейка)	РВ Ex db I Mb X / 1Ex db IIB T6…Т5 Gb X / Ex tb IIIB T80°C…Т95°C Db X
Ток 12 В: v1 / v2	130 / 115 мА
Питание	12÷36 В DC / 12÷28 В AC или 110-220 В AC

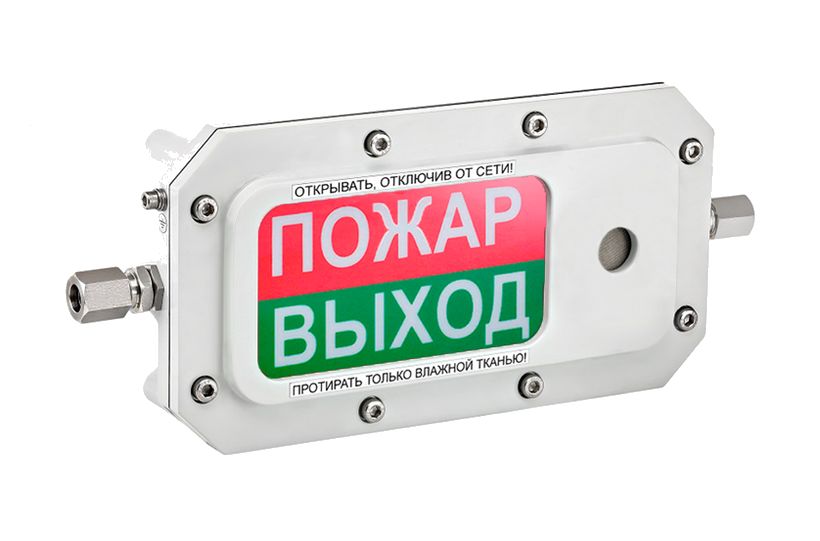

ТСЗВД-Exd-А/Н-Прометей v1 / v2Светозвуковое двойное табло с пьезоизлучателем.

Ток 12 В: v1 / v2	170 / 180 мА
Ток при 110-220 В	1,5 мА
Звуковое давление на расстоянии 1 м	не менее 100 дБ

Общие характеристикиОбщие для версий.

Масса	не более 11 кг
Температура	-70…+85 °С
Степень защиты	IP66/68
Климатическое исполнение	УХЛ1/ОМ1
Видимость табло	с 15 м при освещённости до 500 люкс
Устойчивость к помехам	степень 4 (v1), степень 3 (v2)

Как это работает и подключается

DIP: 1 и 2 имитируют сигналы управления на входах «Сиг.вх.1» и «Сиг.вх.2» (при 2-проводной схеме — ON), 3 и 4 разрешают мигание первой и второй подсветки, 5 и 6 разрешают сирену по входам 1 и 2. Сигнал на входе 5 имеет приоритет над входом 6 (по тексту РЭ).
2 провода: переключатели 1 и 2 в ON; включение подачей питания на «Питание вход». 4 провода: 1 и 2 в OFF, включение управляющим напряжением на «Сиг.вх.1» или «Сиг.вх.2».

Монтаж

Отвернуть 8 болтов, снять крышку, закрепить корпус, подключить заземляющий проводник.
Два отверстия под кабельные вводы М20х1,5; круглый кабель наружным диаметром или диаметром поясной изоляции до 12 мм.
Бронированный кабель: снять наружную изоляцию на 340 мм, броню на 300 мм, внутреннюю изоляцию на 250 мм; трубная разводка — муфта на штуцер G1/2 или G3/4.
Крышку затягивать 8 болтами с моментом 15±2 Нм; комплект кабельных вводов указывается при заказе (приложение В).

Примеры

Двойное табло с двумя сигналами

Верхняя и нижняя подсветки управляются независимо входами «Сиг.вх.1» и «Сиг.вх.2».

Частые вопросы

Сертификат?

ТР ТС 012/2011 № RU C-RU.ВН02.В.01127/26 (с 15.09.2026 по 14.09.2031).

Что значит «Д» в названии?

Двойное табло: две надписи и два независимых управляющих входа.

Нюансы и грабли

Стекло чистить только мягкой влажной тканью (знак X).
Версии v1 и v2 различаются по токам и помехоустойчивости — проверять по маркировке изделия.
Открывать только при отключенном напряжении; падение с высоты более 0,1 м лишает гарантии.

Документация

Спектрон — руководства по эксплуатации Прометей ТСВД/ТСЗВД-Exd (v1 и v2; один комплект на обе папки)
