Прометей ТСВД и ТСЗВД Exi/Exm (v1, v1-ЯС, v2) — двойные взрывозащищённые табло

Двойные табло «Прометей» с двумя надписями и двумя входами: искробезопасные (Exi) и компаундные (Exm), ABS, оцинкованная или нержавеющая сталь; v1, v1-ЯС и v2.

Модели семейства

ТСВД / ТСЗВД-Exi-(М/Н)-Прометей 12-36В v1 и v2Искробезопасная цепь «ia»; без буквы — ABS-пластик, М — оцинкованная сталь, Н — нержавеющая.

Взрывозащита	РО Ex ia I Ma X / 0Ex ia IIC T6…Т5 Ga X (Exi)
Ток v1: свет / свет+звук	130 / 170 мА (12 В), 65 / 85 мА (24 В), 43 / 56 мА (36 В)
Ток v2: свет / свет+звук	115 / 180 мА (12 В), 90 / 150 мА (24 В); значение для 36 В в тексте РЭ неоднозначно — сверять по паспорту
Параметры цепи v2 (Ui / Ii / Pi)	12 В / 160 мА / 1 Вт; 24 В / 130 мА / 0,81 Вт; 36 В / 60 мА / 0,6 Вт; Ci 16,2 нФ; Li 1 мкГн

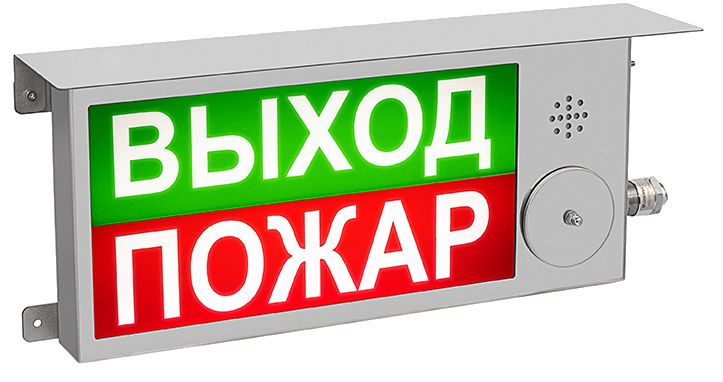

ТСВД / ТСЗВД-Exm-(М/Н)-Прометей 12-36В v1 и v2Герметизация компаундом.

Взрывозащита	РП Ex eb mb I Mc X / 1Ex eb mb IIC T6…Т5 Gb X
Зоны	классов «1» и «2»

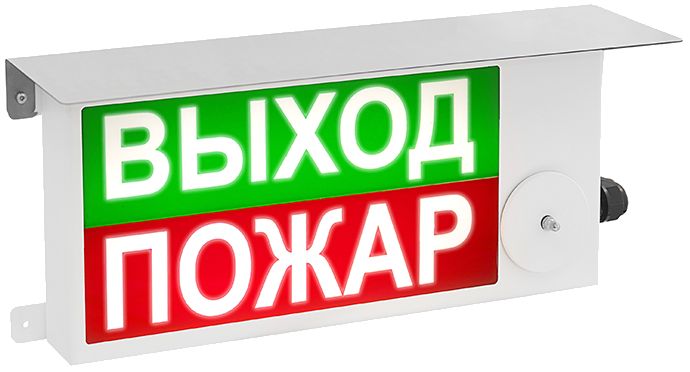

v1-ЯСОтдельный документ v1-ЯС: заметно большие токи потребления.

Ток свет / свет+звук	400 / 500 мА (12 В), 200 / 250 мА (24 В), 140 / 170 мА (36 В)
Масса	2,8 кг (пластик), 6,2 кг (сталь)

Общие характеристикиОбщие данные.

Температура	-70…+85 °С
Степень защиты	IP66/68
Видимость табло	с 15 м при освещённости до 500 люкс
Звуковое давление на расстоянии 1 м	не менее 100 дБ
Габариты (сталь)	445х180х65 мм, окно 300х150 мм
Габариты (ABS)	465х180х58 мм, поле 240х120 мм

Как это работает и подключается

Схема DIP как у двойных Exd: 1 и 2 — имитация сигналов «Сиг.вх.1» и «Сиг.вх.2», 3 и 4 — мигание подсветок, 5 и 6 — сирена; сигнал на входе 5 приоритетнее входа 6.
2 провода — питание на «Питание вход», 4 провода — управляющее напряжение на «Сиг.вх.1» или «Сиг.вх.2».

Монтаж

Крепление — 4 отверстия диаметром 5 мм, заземляющий проводник на корпус, нажимные клеммы до 2,5 мм².
Кабельный ввод: для оцинкованной стали кабель наружным диаметром от 8,5 до 14 мм, для нержавеющей — от 8 до 12 мм.
Exi питать от источника или барьера Спектрон-ИБ-01/ИБ-02 с параметрами по таблице.

Примеры

Табло с двумя сигналами

Два независимых сигнала управления; надпись и цвета фона/текста задаются при заказе.

Частые вопросы

Сертификат?

ТР ТС 012/2011 № RU C-RU.ВН02.В.01127/26 (с 15.09.2026 по 14.09.2031).

Нюансы и грабли

В агрессивных средах, морской воде и соляном тумане — только нержавеющая сталь.
Версии v1, v1-ЯС и v2 различаются токами: закладывать питание по своей версии; v1-ЯС потребляет заметно больше.
Протирать влажной тканью, открывать только без напряжения.

Документация

Спектрон — руководства по эксплуатации Прометей ТСВД/ТСЗВД-Exi/Exm v1, v1-ЯС, v2 (один комплект на обе папки)
