Прометей ТСВГ и ТСЗВГ Exi/Exm — программируемые взрывозащищённые табло, бегущая строка

Программируемые табло «Прометей» с цветным текстовым полем и бегущей строкой: световое ТСВГ и светозвуковое ТСЗВГ, Exi и Exm, оцинкованная или нержавеющая сталь; настройка по RS-485.

Модели семейства

ТСВГ-Exi/Exm-М/Н-Прометей 12-36ВСветовое программируемое табло; М — оцинкованная сталь с порошковым покрытием, Н — нержавеющая.

Питание	12-36 В DC/AC
Ток 12 / 24 / 36 В	660 / 330 / 220 мА
Максимальная мощность	8 Вт
Интерфейс	RS-485
Масса	не более 6 кг

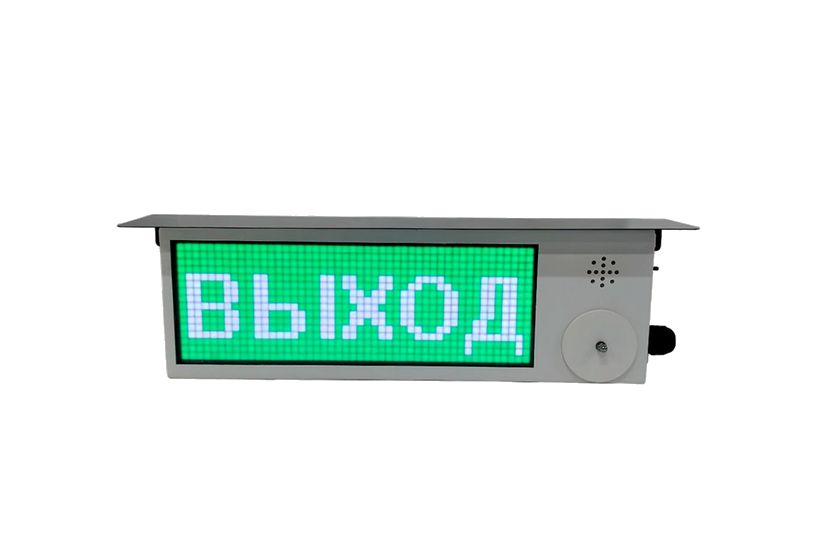

ТСЗВГ-Exi/Exm-М/Н-Прометей 12-36ВТо же со звуковым излучателем (пьезоэлемент).

Звуковое давление на расстоянии 1 м	не менее 100 дБ
Ток 12 / 24 / 36 В	660 / 330 / 220 мА

Общие характеристикиОбщие данные.

Взрывозащита Exi	РО Ex ia I Ma X / 0Ex ia IIC T6…Т5 Ga X
Взрывозащита Exm	РП Ex eb mb I Mc X / 1Ex eb mb IIC T6…Т5 Gb X
Температура	-70…+85 °С
Степень защиты	IP66/68
Видимость табло	с 15 м при освещённости до 500 люкс
Устойчивость к помехам	степень 3
Цвета шрифта и фона	красный, зелёный, синий, жёлтый, голубой, фиолетовый, белый, чёрный

Как это работает и подключается

Все настройки — с компьютера программой «TCZVG configurators» с сайта производителя по интерфейсу RS-485; нужен преобразователь USB-RS-485 (в комплект не входит).
DIP: 1 и 2 имитируют сигналы «Сиг.вх.1» и «Сиг.вх.2» (при 2-проводной схеме — ON), 3 и 4 разрешают сирену по входу 1 и 2. Вход 1 приоритетнее входа 2 (приоритет меняется при программировании).
2 провода: показывается одна из двух надписей (если оба переключателя ON — соответствующая переключателю 1). 4 провода: 1 и 2 в OFF, включение управляющим напряжением на «Сиг.вх.1» или «Сиг.вх.2».

Монтаж

Кабельный ввод: кабель наружным диаметром 8,5-14 мм (оцинкованная сталь) или 8-12 мм (нержавеющая); заземление — на приварную шпильку.
Exi питать от источника или барьера Спектрон-ИБ-01/ИБ-02 с параметрами: 12 В — 650 мА, 24 В — 243 мА, 36 В — 105 мА; Pi 7,8 / 5,83 / 3,78 Вт; Ci 42 нФ; Li 1 мкГн.

Примеры

Динамическая надпись

Табло может не гореть, светиться постоянно, мигать или показывать бегущую строку; режим задаётся заблаговременно.

Частые вопросы

Как поменять текст?

Программой «TCZVG configurators» по RS-485 через преобразователь USB-RS-485.

Гарантия?

Срок службы не менее 10 лет; гарантия 18 месяцев со дня ввода в эксплуатацию, не более 24 месяцев со дня выпуска.

Нюансы и грабли

Ток заметно выше, чем у обычного «Прометея» (660 мА при 12 В) — рассчитывать источник и барьер по этим значениям.
В кислотных, щелочных средах, морской воде и соляном тумане — нержавеющая сталь.
Протирать влажной тканью; открывать только при снятом напряжении.

Документация

Спектрон — руководство по эксплуатации Прометей ТСВГ/ТСЗВГ-Exi/Exm-М/Н (один документ на обе папки)
