Спектрон · взрывозащищённые преобразователи ~220 В в постоянное напряжение

Спектрон-УП-220/12, /24, /36 (А, Н) — взрывозащищённые преобразователи напряжения

Преобразователи ~220 В в стабилизированные 12, 24 или 36 В постоянного тока во взрывонепроницаемой оболочке из алюминия (А) или нержавейки (Н) для питания систем сигнализации.

Преобразователи напряжения Спектрон-УП-220

Модели семейства

Спектрон-УП-220/12-А, -НВыход 12 В.

Выходное напряжение	12 ± 0,5 В
Максимальный выходной ток	0,75 А
Защита	от короткого замыкания на выходе 12 В

Спектрон-УП-220/24-А, -НВыход 24 В.

Выходное напряжение	24 ± 0,5 В
Максимальный выходной ток	0,5 А

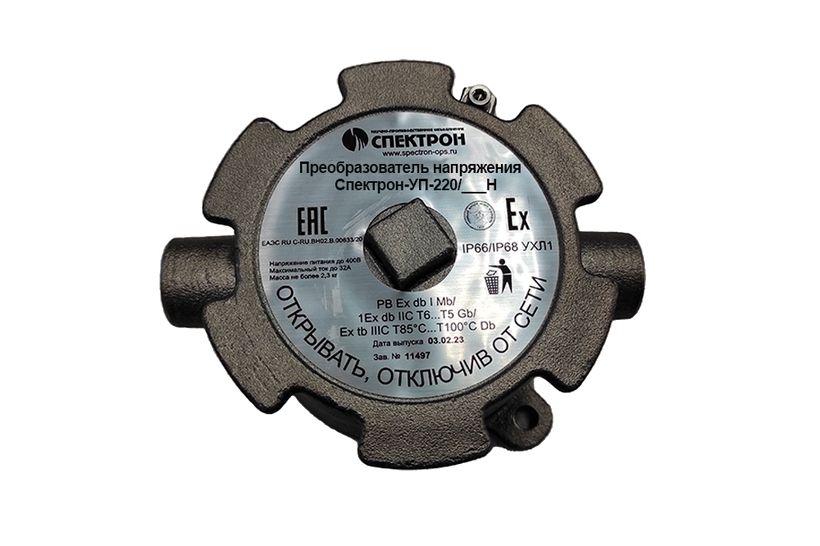

Спектрон-УП-220/36-А, -НВыход 36 В.

Выходное напряжение	36 ± 0,5 В
Максимальный выходной ток	0,35 А

Общие характеристикиКрестовое исполнение, 4 ввода.

Вход	100 ÷ 264 В AC, 50 Гц
Потребляемая мощность от сети	не более 0,8 Вт
Масса	1,2 кг (А), 2 кг (Н)
Температура	-70…+90 °С
Степень защиты	IP66/68
Взрывозащита А	1Ex db IIC T6…T5 Gb X / Ex tb IIIC T85°C…T100°С Db X
Взрывозащита Н	РВ Ex db I Mb / 1Ex db IIC T6…T5 Gb / Ex tb IIIC T85°C…T100°C Db

Как это работает и подключается

Стабилизированный импульсный преобразователь на плате внутри взрывонепроницаемой оболочки; сигнальный светодиод красного свечения; на корпусе болт заземления.

Монтаж

Пространственное положение произвольное; закрепить через 2 крепёжных отверстия на корпусе.
Открутить крышку, подсоединить заземляющий проводник, завести кабель от потребителя и подключить к выходному клеммнику с соблюдением полярности, затем кабель ~220 В на входной клеммник (схема в приложении Б).
Крышку закручивать с усилием не менее 15 Нм и фиксировать стопорным винтом с внутренним шестигранником.
Кабель круглого сечения наружным диаметром (поясной изоляции для бронированного) от 8 до 10 мм, сечение проводников не менее 0,75 мм²; ввод М20*1,5.

Примеры

Питание оборудования во взрывоопасной зоне от сети ~220 В

Мощность нагрузок не должна превышать мощность преобразователя.

Частые вопросы

Сертификат?

ТР ТС 012/2011 № ЕАЭС RU C-RU.ВН02.В.01100/26 (с 18.05.2026 по 17.05.2031).

Гарантия?

Срок службы не менее 10 лет; гарантия 18 месяцев со дня ввода в эксплуатацию, не более 24 месяцев со дня выпуска.

Нюансы и грабли

Не открывать во взрывоопасной среде под напряжением; работы со снятием крышки — только при снятом напряжении.
Защита от КЗ на выходе упомянута только для 12 В.
Кабельные вводы других производителей — только по согласованию; падение с высоты более 0,5 м лишает гарантии.
Ответственность за герметичность при монтаже несёт монтажно-наладочная организация.

Документация

Спектрон — руководства по эксплуатации Спектрон-УП-А и УП-Н (тексты совпадают)
