СФИНКС ДУ-101 и ДУ-104 — досмотровое зеркало с фонарём на телескопической штанге

Инспекционное зеркало на телескопической алюминиевой штанге со светодиодным фонарём и встроенным аккумулятором для осмотра скрытых полостей, днища и мест выше роста человека.

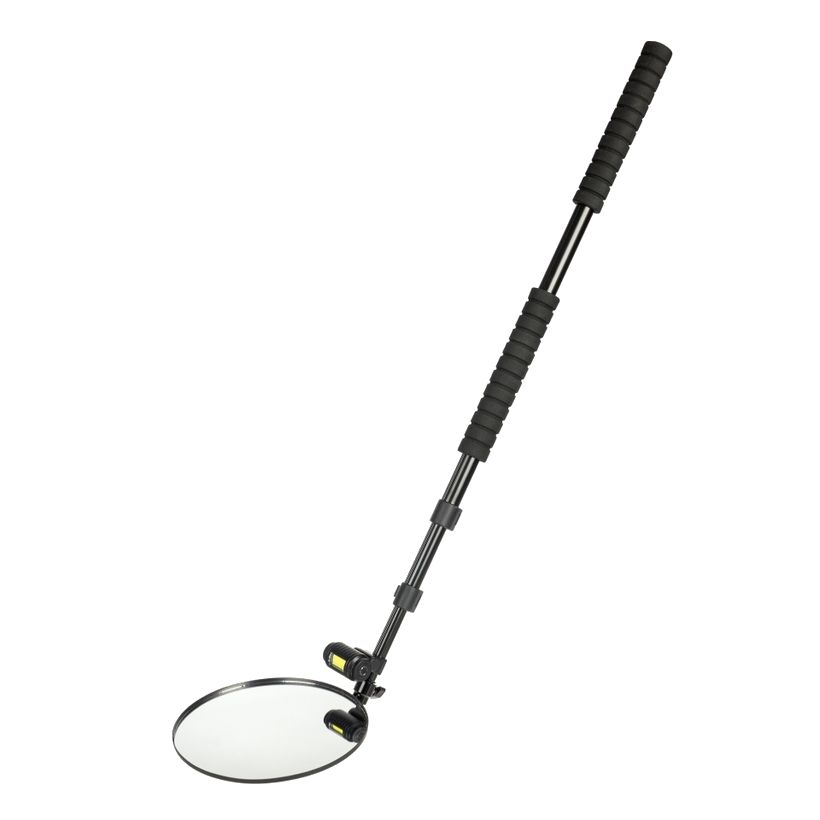

Досмотровое зеркало-устройство «СФИНКС» ДУ-101 / ДУ-104

Модели семейства

ДУ-101Комплект с одним зеркалом диаметром 160 мм, фонарём на кронштейне и кабелем USB Type-C.

Зеркало	диаметр 160 мм
Длина штанги	от 730 (±5) до 1925 (±5) мм
Вес в сборе с зеркалом 160 мм	не более 1000 гр
Максимальная нагрузка на штангу	не более 1000 гр
Угол поворота зеркала	не менее 90°
Рабочие условия	от -20 до +60 °C, влажность до 98% при +25 °C

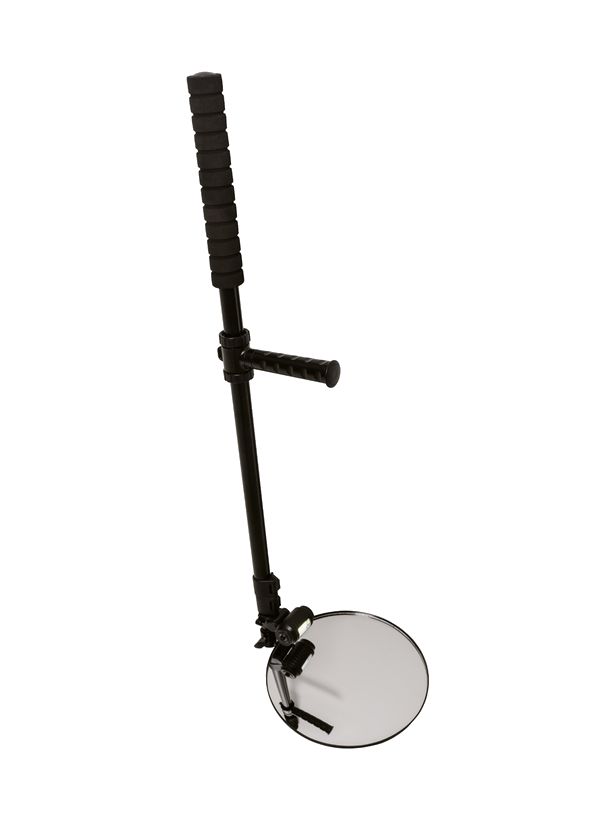

ДУ-104Та же штанга и фонарь, но в комплекте четыре сменных зеркала: 100, 160, 220 мм и 100х60 мм, блок питания с USB и кабель Type-C.

Зеркала в комплекте	диаметр 100, 160, 220 мм и 100х60 мм - по 1 шт.
Длина штанги	от 730 (±5) до 1925 (±5) мм
Фонарь	светодиод COB мощностью 3 Вт, встроенный АКБ ёмкостью 1,2 А/ч
Режимы яркости	100 и 50 лм
Время работы при 50 лм	не менее 5 часов
Зарядка	разъём Type-C под резиновой заглушкой

Как это работает и подключается

Зеркало на шаровом креплении поворачивается фиксатором угла наклона (барашковый винт); штанга выдвигается телескопическими секциями с зажимами.
Фонарь ставится на штангу кронштейном. Включение и выключение - удержанием кнопки «Питание/Смена режима», смена яркости 100/50 лм - коротким нажатием. При включении фонарь берёт последний использованный уровень яркости.
Кольцо вокруг кнопки - индикатор заряда: красный - АКБ заряжается, зелёный - заряжен.

Монтаж

Подготовка: достать из упаковки и осмотреть на повреждения, установить фонарь на штангу кронштейном, закрепить зеркало на шаровом креплении.
Ослабить зажимы, выдвинуть секции на нужную длину и зафиксировать; ослабить «барашек», выставить угол зеркала относительно оси изделия и затянуть.
В условиях плохой видимости включить подсветку.
Зарядка: открыть резиновую заглушку и вставить разъём Type-C в гнездо фонаря.

Примеры

Контрольно-пропускной пункт

Осмотр днища автомобиля и грузов при пропуске транспорта на охраняемый объект.

Обследование технических помещений

Осмотр защитных покрытий, узлов и агрегатов, поиск неисправностей в труднодоступных местах (применение по РЭ для коммунальных и обслуживающих служб).

Частые вопросы

Чем ДУ-104 отличается от ДУ-101?

По РЭ - комплектом: у ДУ-101 одно зеркало 160 мм, у ДУ-104 четыре (100, 160, 220 мм и 100х60 мм) и блок питания с USB.

Как заряжать фонарь?

Через разъём Type-C под резиновой заглушкой; блок питания не более 2,1 А (USB 5 В).

Сколько держит фонарь?

Не менее 5 часов на режиме 50 лм; режимов два - 100 и 50 лм.

Какая гарантия?

В РЭ - 12 месяцев с момента продажи, хранение - 6 месяцев с момента изготовления.

Нюансы и грабли

Заряжать АКБ запрещено блоком питания с током зарядки более 2,1 А (USB 5 В).
РЭ запрещает работать устройством при насыщенных парах взрывоопасных компонентов и газов. Запрет на работу рядом с токопроводящими частями электроустановок распознан со скана частично - сверьте формулировку в оригинале РЭ.
В рекламном проспекте ДУ-101/104 (лежит в папке ДУ-203) длина штанги, угол поворота зеркала и гарантия указаны иначе, чем в РЭ: считайте по РЭ и уточните у поставщика.
Зеркало протирать мягкой влажной тканью, допустимы специальные средства для стёкол и зеркал.
Текст РЭ распознан OCR: цифры и запреты сверяйте с оригиналом паспорта.

Документация

SPHINX (ЗАО «СФИНКС») — паспорт (руководство по эксплуатации) ДУ-101 и ДУ-104, 2023
SPHINX — тот же документ для ДУ-104
