СФИНКС «ПЛАТФОРМА» — настенный стенд для зарядки ручных металлодетекторов
Настенный стенд «Платформа» (модели 3 и 5) заряжает три или пять ручных металлодетекторов СФИНКС от одного блока питания; стенды собираются в общую платформу.
Модели семейства

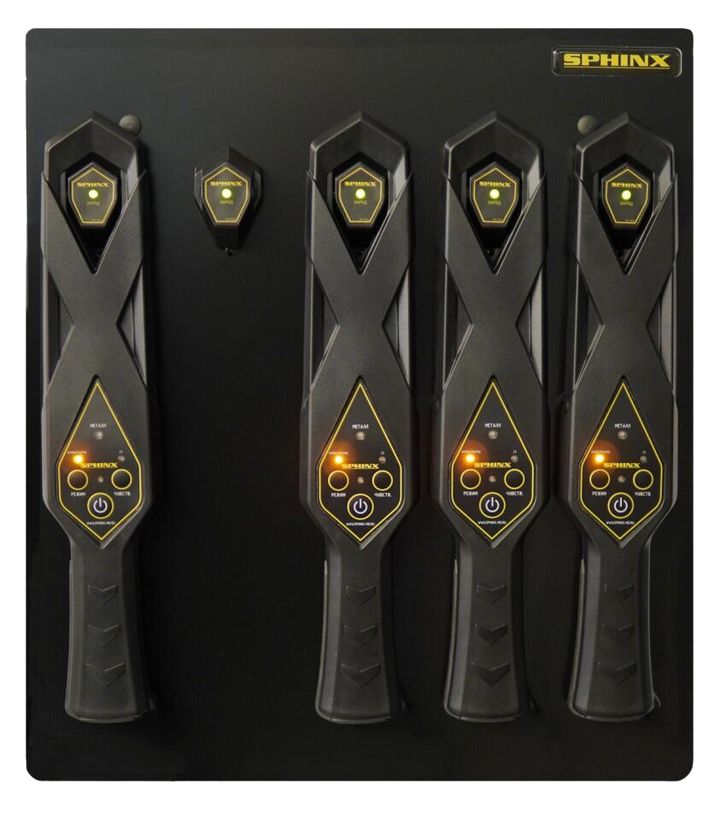

Платформа, модель 5Стенд на пять металлодетекторов. Подходит для ВМ-611ВИХРЬ (ПРО), ВМ-611ВИХРЬ Т, ВМ-611ВИХРЬ ОКО и ВМ-611РД-2.0 ОКО.
| Питание | 12 В, 1,5 А |
| Габариты (ВхШхГ) | 52.6x46.1x4.5 см |
| Вес | 4.9 кг |

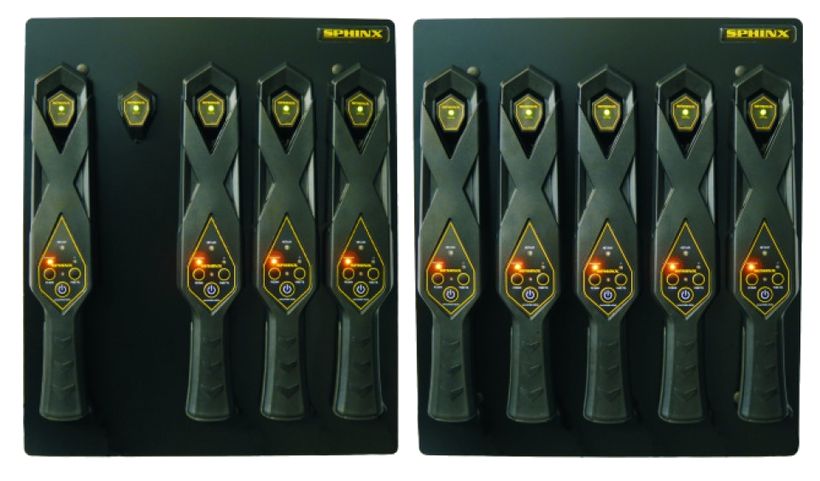

Платформа, модель 3Стенд на три металлодетектора, тот же принцип.
| Питание | 12 В, 1,5 А |
| Габариты (ВхШхГ) | 52.6x27.7x4.5 см |
| Вес | 3.0 кг |
Блок питания 18W/WM/PLВходит в комплект (или аналог).
| Вход | AC 100-240 В, 0.6 А, 50/60 Гц |
| Выход | DC 12 В, 1.5 А |
Как это работает и подключается
- Стенды соединяются друг с другом в любом сочетании моделей 3 и 5 и образуют платформу, которая питается от одного блока питания.
- Не более 21 прибора в сумме на один блок питания.
- Комплект: стенд (модель 5 или 3), блок питания 18W/WM/PL или аналог, 4 анкерных болта, 4 дюбеля, 4 заглушки чёрного цвета, шестигранный ключ 10, паспорт и инструкция по монтажу.
Монтаж
- Определить место и число стендов, учитывая текущие и будущие потребности. Разметку и монтаж начинать со стенда, к которому подключается блок питания (гнездо питания слева), далее вести монтаж слева направо.
- Приложить стенд к вертикальной поверхности, через сквозные отверстия отметить центры; для точной горизонтали рекомендуется уровень.
- Сверло диаметром 10 мм, отверстие глубиной 60 мм; забить универсальный дюбель из комплекта.
- Закрепить стенд крепёжными элементами и надеть маскирующую заглушку на головку.
- Подключить разъём блока питания слева, закрепить провод в прорези, отмеченной цветом, вставить блок питания в розетку.
- Группа стендов: первый стенд монтируется как выше, следующий готовится по рисунку 1; наживить левый верхний угол крепления, отвести стенд от стены и повернуть, подключить разъёмы между стендами, повернуть в вертикаль и закрепить.
Примеры
Пост охраны или КПП
Постоянное место зарядки и хранения ручных металлодетекторов на стене, все приборы заряжаются от одного блока питания.
Частые вопросы
Сколько приборов зарядит один блок питания?
Не более 21 прибора в сумме.
Какие металлодетекторы подходят?
Ручные СФИНКС ВМ-611ВИХРЬ (ПРО), ВМ-611ВИХРЬ Т, ВМ-611ВИХРЬ ОКО и ВМ-611РД-2.0 ОКО (по перечню паспорта).
С какой стороны подключается блок питания?
Слева на стенде; монтаж группы ведут слева направо.
Нюансы и грабли
- Блок питания при монтаже первого стенда не подключать, пока стенд не закреплён.
- Количество стендов в группе и допустимые сочетания моделей (число моделей 5 и 3) в скане распознаны неоднозначно; общий предел - не более 21 прибора на один блок питания.
- В тексте перечислено, какие дюбели годятся для каких стен; на пустотелых материалах и гипсокартоне используйте дюбель из комплекта.
- Текст распознан OCR; сверяйте габариты и предельное число приборов с оригиналом.
Документация
- SPHINX (ЗАО «СФИНКС») — паспорт и инструкция по монтажу стенда «Платформа» модель 3 и 5
