Ручной металлодетектор «СФИНКС» ВМ-611 ВИХРЬ

Модели семейства

ВМ-611ВИХРЬ (МТНВ.412235.011-02)Базовая модель: питание от батареи «Крона» 9 В, кнопки питания, чувствительности «Чувств.» (снижает в 2 раза) и режима индикации «звук/без звука»; вибросигнализация опционально.

Пластина 100х100х1 мм (магнитная сталь)	200 мм, не менее
Пистолет Макарова	200 мм, не менее
Лезвие (ГОСТ Р 51243-99)	70 мм, не менее
Вероятность обнаружения	0,98
Питание, ток	9 (±1) В; ток в режиме сканирования не более 3 мА
Порог индикации разряда	7,5 (±0,2) В
Габариты, масса	420х83х37 мм (± 5); 0,35 кг (± 0,02) без элемента питания
Рабочая температура	минус 20 ÷ плюс 50 °C

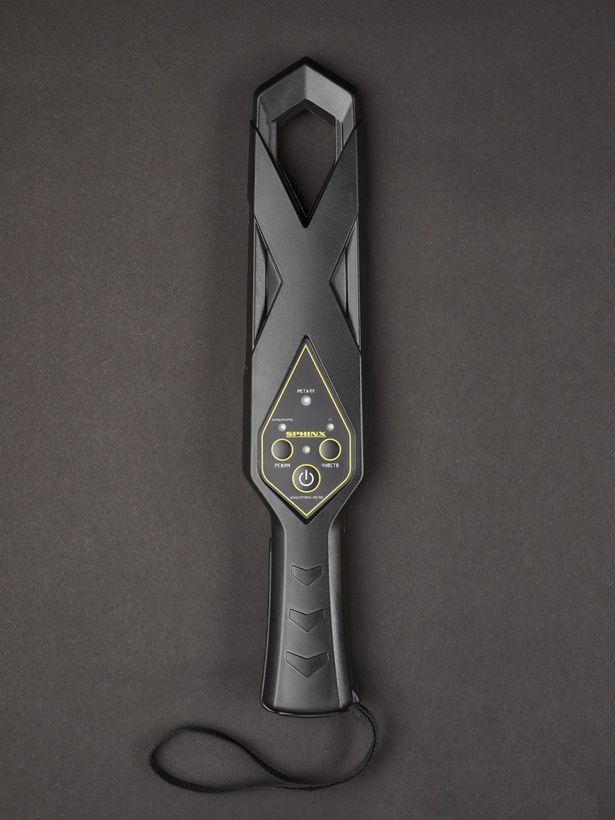

ВМ-611ВИХРЬ ПРО (МТНВ.412235.011-03)Те же характеристики, что у базовой модели, но в комплекте ремень (кобура), зарядное устройство (220В, 50 Гц) и аккумулятор «Крона» 9 В; режим индикации «звук/вибросигнализация».

Обнаружение	как у ВИХРЬ: пластина и ПМ 200 мм, лезвие 70 мм, не менее
Питание	аккумулятор 9 В из комплекта, зарядка через зарядное устройство
Рабочая температура	минус 20 ÷ плюс 50 °C

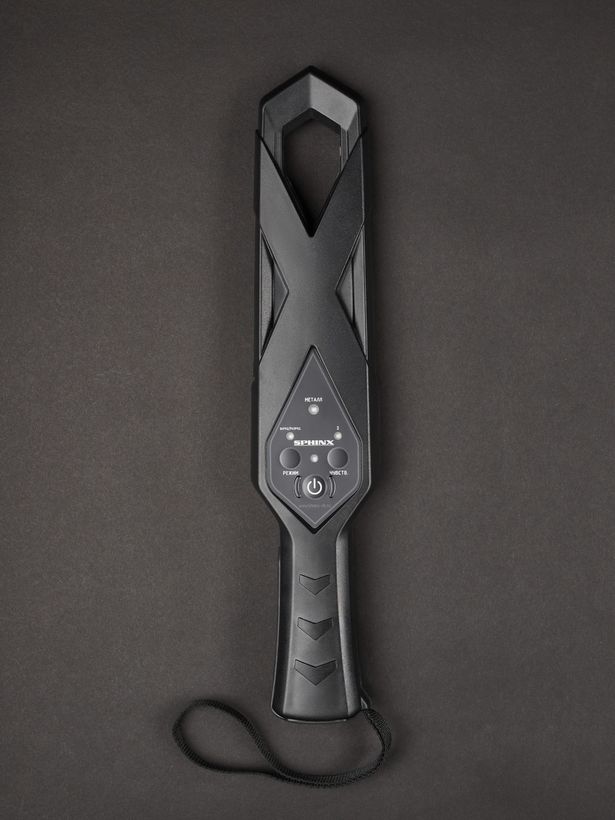

ВМ-611ВИХРЬ Т (МТНВ.412235.011-04)Увеличенная дальность, два независимых настраиваемых уровня чувствительности (селекция по габаритам предмета), работа при более низкой температуре. Комплект: батарея «Крона»; аккумулятор, зарядное устройство и кожаное крепление на ремень — опционально.

Пластина 100х100х1 мм (магнитная сталь)	250 мм, не менее
Пистолет Макарова	250 мм, не менее
Лезвие (ГОСТ Р 51243-99)	100 мм, не менее
Вероятность обнаружения	0,98
Питание, ток	9 (±1) В; не более 3 мА
Рабочая температура	минус 37 ÷ плюс 50 °C
Габариты, масса	420х83х37 мм (± 5); 0,35 кг (± 0,02) без элемента питания

Как это работает и подключается

Принцип — гармонический вихретоковый метод: вихретоковый преобразователь в корпусе из ударопрочного пластика вместе с электроникой и источником питания.
Включать вдали от посторонних металлических объектов (более 1 м), кнопку питания удерживать 1 секунду. После самотестирования загорается зелёный индикатор. Проверка: поднести поисковый элемент к монете, часам или ключам — должны сработать индикатор «Металл» и звук. При повторных включениях чувствительность подстраивается автоматически.
Сканировать, перемещая прибор параллельно поверхности, скорость не более 0,5 м/с. При срабатывании место досматривают ещё несколько раз: скрытый предмет даёт сигнал при каждом проходе.
ВИХРЬ и ПРО: кнопка «Чувств.» снижает чувствительность в 2 раза (загорается «/2») — только для крупных предметов вроде пистолетов, ножей, гранат. Кнопка «Режим»: звук / без звука (у ПРО — звук / вибросигнализация).
ВИХРЬ Т: два уровня чувствительности, переключение кнопкой «Чувств.» (горит «2» — второй уровень). Настройка: выключенный прибор, удержать «Режим» и «Чувств.», включить, держать все три кнопки до свечения «Заряд/Разряд»; «Чувств.» — плюс, «Режим» — минус; выключение кнопкой питания сохраняет уровни в энергонезависимой памяти, а четыре коротких сигнала означают переход к настройке второго уровня.
Индикация разряда: ниже 7,5 В индикатор «Заряд/Разряд» мигает с нарастающей частотой, ниже 7 В — звук и свет, при 6,7 В прибор выключается. Без сигналов простоя более 8 минут — автоотключение.

Монтаж

Питание — «Крона» 9 В (6LR61, 6F22, 6KR61, 9V). Зарядка аккумулятора ВИХРЬ ПРО: подключить зарядное устройство (любой стороной), загорается индикатор «ЗАРЯД/РАЗРЯД»; неполная зарядка допускается. Зарядное устройство крепится на вертикальную поверхность через отверстия в корпусе.
Ремешок на запястье. Перед выходом на объект выдержать прибор: после хранения или перевозки при отрицательных температурах включать нельзя, нужно выдержать при комнатной температуре два часа.
На время длительного хранения вынимать элементы питания; хранить упакованным, не ближе 1 м от отопления, не на прямом солнце; срок хранения не более 30 месяцев.
Ежедневная проверка работоспособности перед началом рабочего дня — по порядку п. 2.3.1.1 РЭ (монета, часы, ключи).

Примеры

Личный досмотр на проходной

РЭ называет таможню, МВД и ФСБ, охранные предприятия; поиск металлических предметов в диэлектрических и слабо проводящих средах.

Контроль при низких температурах

Модель Т рассчитана на рабочую температуру до минус 37 °C, остальные — до минус 20 °C.

Точная настройка под задачу

У модели Т первый уровень можно настроить, например, на обнаружение стальной пластины 100х100х1 мм на 25 см, второй — на 10 см, чтобы мелкие предметы (иглы, SIM-карты) не срабатывали.

Частые вопросы

Чем отличаются ВИХРЬ, ПРО и Т?

ПРО — тот же прибор с ремнём, зарядным устройством, аккумулятором и вибросигнализацией. Т — большая дальность (250 мм по пластине вместо 200 мм), два уровня чувствительности и работа до минус 37 °C.

Какой источник питания?

Батарея или аккумулятор «Крона» 9 В.

Есть ли защита от воды?

В РЭ степень защиты не указана; прямо сказано не подвергать прибор воздействию воды, влаги и пыли.

Нюансы и грабли

Постоянный звук и не гаснущий «Металл» при включении — включили рядом с металлом; выключить и включить вдали (более 1 м).
Не использовать вне диапазона рабочих температур и не включать сразу с мороза (два часа при комнатной температуре).
Не подвергать воде, влаге, пыли и сильным электромагнитным полям; не оставлять долго на прямом солнце; не вскрывать — самостоятельный ремонт не предусмотрен. Степень защиты (IP) в РЭ не указана.
Модель Т на максимальной чувствительности срабатывает на тело человека. Настраивать, поднося прибор к груди человека без металла: допустимо одно срабатывание, при повторном сканировании на том же расстоянии его быть не должно.
Чистить слегка влажной ветошью; химические и абразивные средства запрещены.
Гарантия 24 месяца со дня ввода ВИХРЬ и ВИХРЬ ПРО в эксплуатацию (в паспорте про Т гарантийный срок не указан), средний срок службы 6 лет.

Документация

SPHINX (ЗАО «СФИНКС») — руководство по эксплуатации МТНВ.412235.011-01РЭ, 2022
SPHINX — паспорт и формуляр МТНВ.412235.011-01ПС/ФО
SPHINX — то же РЭ и паспорт (дубль из папки ВИХРЬ и ВИХРЬ ПРО)
