SPHINX · ручной металлодетектор с беспроводным базовым блоком (ОКО СТРИМ)

СФИНКС ВМ-611 ВИХРЬ ОКО и РД-2.0 ОКО — ручной металлодетектор с передачей данных по Ethernet

Ручной металлодетектор с радиоканалом до базового блока «ОКО СТРИМ» (до 30 м) и выходом в Ethernet по ONVIF; у РД-2.0 ОКО добавлен детектор гамма-излучения.

Досмотровый металлоискатель «СФИНКС» ВМ-611 ВИХРЬ ОКО

Модели семейства

ВМ-611 ВИХРЬ ОКО (МТНВ.411173.010)Металлоискатель с радиомодулем и базовым блоком «ОКО СТРИМ» (ББ): ББ связывает прибор с системой сбора результатов технического мониторинга и контроля (СС ТМК) по Ethernet.

Пластина 100х100х1 мм (магнитная сталь)	170 мм, не менее
Вероятность обнаружения	0,98 (без ББ)
Рабочая частота	30 (± 5) кГц
Питание, ток	9 (±1) В; ток в режиме сканирования не более 4.5 мА
Работа от батареи	не менее 100 ч на 6F22, 9V (500 мА/ч) при +25 °C
Габариты, масса	422 (± 4) х85 (± 3) х38 (± 2) мм; не более 0,35 кг без элемента питания
Рабочая температура	минус 25 ÷ плюс 60 °C
Дальность связи с ББ	не более 30 м на открытом пространстве

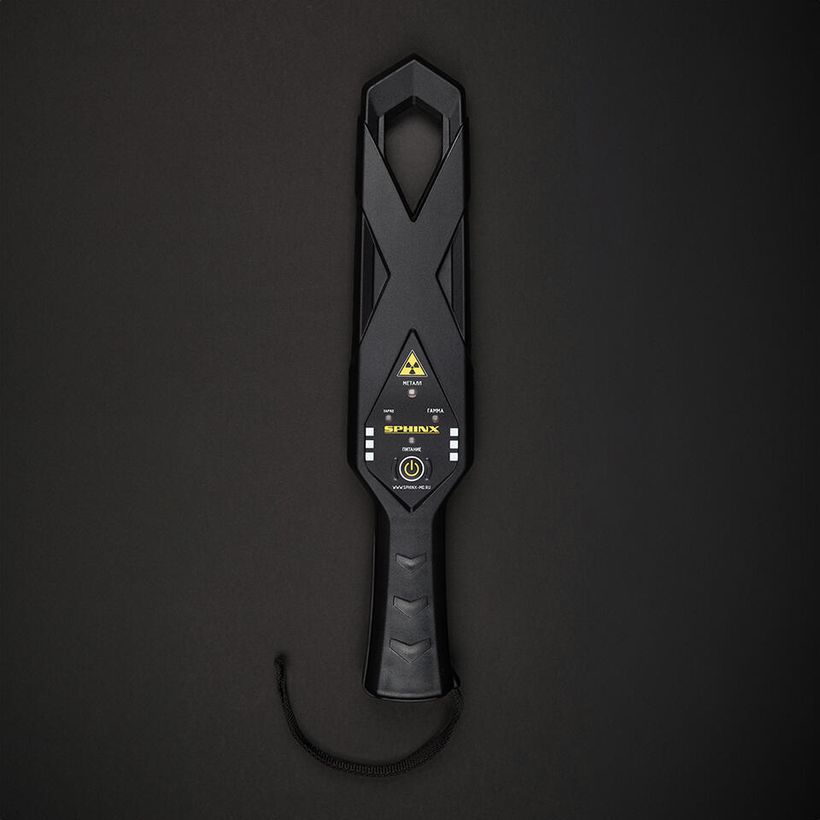

ВМ-611 РД-2.0 ОКО (МТНВ.411173.009)То же и дополнительно блок детектирования радиоактивных объектов (сцинтиллятор и фотоэлектронный умножитель) с раздельной индикацией «Металл» и «Гамма»; сигнал гамма — свет, звук и вибро.

Гамма-детектор	Cs137 активностью 9 кБк (из набора «ОСГИ») — 20 мм, не менее, при скорости сканирования не более 0,125м/с
Масса	не более 0,40 кг без элемента питания
Остальное	как у ВИХРЬ ОКО

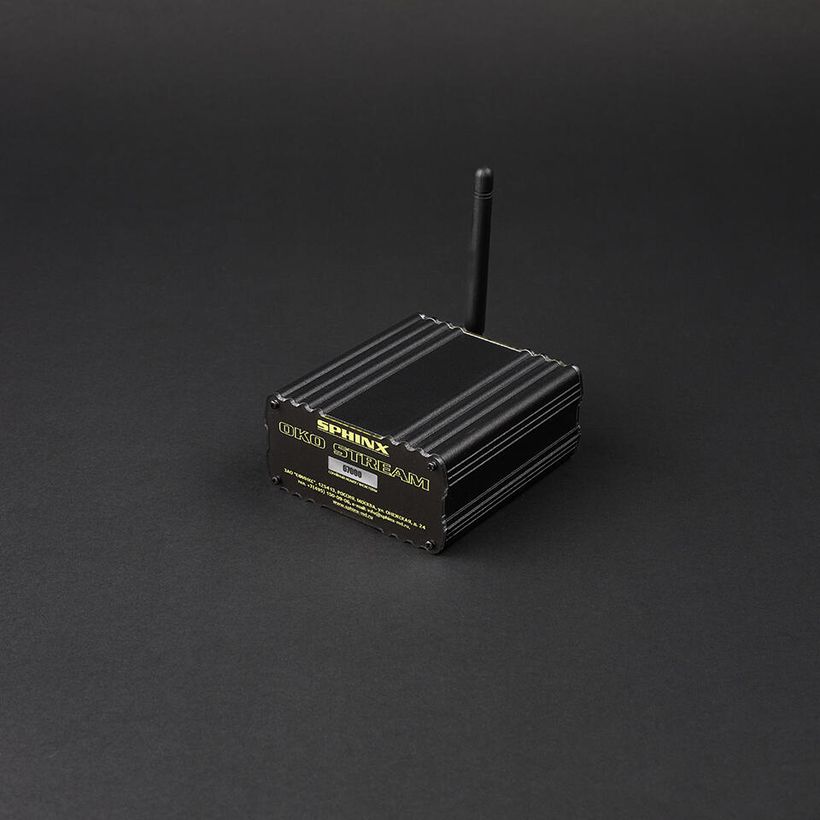

Базовый блок «ОКО СТРИМ» (МТНВ.468354.001)Комплектуется с антенной и блоком питания IR5-10W (220 В / 5 В); разъёмы: питание 5 В, RJ-45 (ETHERNET), антенна; светодиоды «ПИТАНИЕ» и «ГОТОВ».

Питание	5 (± 0,1) В постоянного тока
Габариты (без антенны)	102(± 2) х 89(± 2) х 52(± 2) мм
Масса	не более 0.27 кг

Как это работает и подключается

Принцип — гармонический вихретоковый метод; ББ принимает данные от металлоискателя по радиоканалу и передаёт в СС ТМК по Ethernet.
Проверка перед работой — как у других ВМ-611: включать вдали от металла (более 1 м), кнопка питания 1 секунду, затем проверка на монете или ключах. У РД-2.0 при обнаружении радиоактивных объектов срабатывают индикатор «Гамма», звук и вибро.
Скорость сканирования — не более 0,5 м/с; для гамма-детектора РД-2.0 расчётное расстояние 20 мм даётся при скорости не более 0,125 м/с, при активности 100 кБк и скорости 0,5 м/с — около 100 мм.
Кнопка чувствительности (только ВИХРЬ ОКО) снижает чувствительность в 2 раза; кнопка режима индикации — звук / без звука.

Монтаж

Место ББ: оператор не дальше 30 м, без массивных препятствий (стены, мебель) на пути радиосигнала; защита от влаги и прямого солнца; рядом розетка 220 В и сеть Ethernet.
Монтаж: ББ на ровную горизонтальную поверхность, патч-корд в RJ-45, блок питания из комплекта, дождаться светодиода «ГОТОВ», затем установить заряженные элементы питания в металлоискатель. Если прокладывать 220 В — работает специалист с 3 группой допуска (до 1000 В).
Подключение СС ТМК: по IP-адресу ББ (выдаёт DHCP маршрутизатора), порт 8080, URI http://xxx.xxx.xxx.xxx:8080/onvif/device_service; по умолчанию логин admin, пароль admin.
Демонтаж: сначала вынуть элементы питания из металлоискателя, затем отключить ББ от сети 220 В и Ethernet, снять ББ.
Питание металлоискателя — «Крона» 9 В; зарядка аккумулятора через блок питания ZS 12V/100 (ток нагрузки не более 100 мА).

Примеры

Транспортная безопасность

РЭ называет службы обеспечения транспортной безопасности, таможню, МВД и ФСБ, охранные предприятия; результаты досмотра уходят в систему СС ТМК.

Интеграция с системой мониторинга

ББ подключается к сети Ethernet и обменивается данными с СС ТМК по TCP/IP в формате XML.

Частые вопросы

Чем РД-2.0 ОКО отличается от ВИХРЬ ОКО?

У РД-2.0 добавлен блок детектирования гамма-излучения и индикатор «Гамма»; масса на 0,05 кг выше.

Какой протокол интеграции?

Ethernet, TCP/IP, обмен данными в формате XML; подключение по ONVIF на порт 8080.

Питается ли ББ от сети?

Да, через блок питания IR5-10W (220 В / 5 В) из комплекта.

Нюансы и грабли

Нет данных через ББ при горящих «Питание» и «Готов»: расстояние больше 30 м, массивные препятствия, СС ТМК не подключена к ББ, серийные номера металлоискателя и ББ не совпадают, помехи в диапазоне 864,0 - 869,2 МГц.
«Готов» не горит — ошибка загрузки ПО ББ, перезагрузить ББ; «Питание» не горит — нет напряжения на блоке питания ББ.
Серийные номера металлоискателя и ББ из одного комплекта должны быть идентичны — комплекты между собой не смешивать.
Логин и пароль admin/admin по умолчанию указаны в РЭ; как их менять, РЭ не описывает — решайте на стороне СС ТМК.
Не включать сразу с мороза (два часа при комнатной температуре), не подвергать воде, влаге, пыли и сильным электромагнитным полям; не вскрывать.
Чистить ББ только отключив от сети 220 В и Ethernet; химические и абразивные средства запрещены.

Документация

SPHINX (ЗАО «СФИНКС») — руководство по эксплуатации МТНВ.411173.008РЭ
SPHINX — то же РЭ (дубль из папки ВМ-611РД-2.0 ОКО)
