SPHINX · ручной металлоискатель с детектором гамма-излучения

СФИНКС ВМ-611РД-2.0 — ручной металлоискатель с детектором радиоактивных объектов

Портативный вихретоковый металлоискатель со встроенным детектором гамма-излучения: ищет металл и радиоактивные материалы одновременно, питание 9 В, работа около 120 часов.

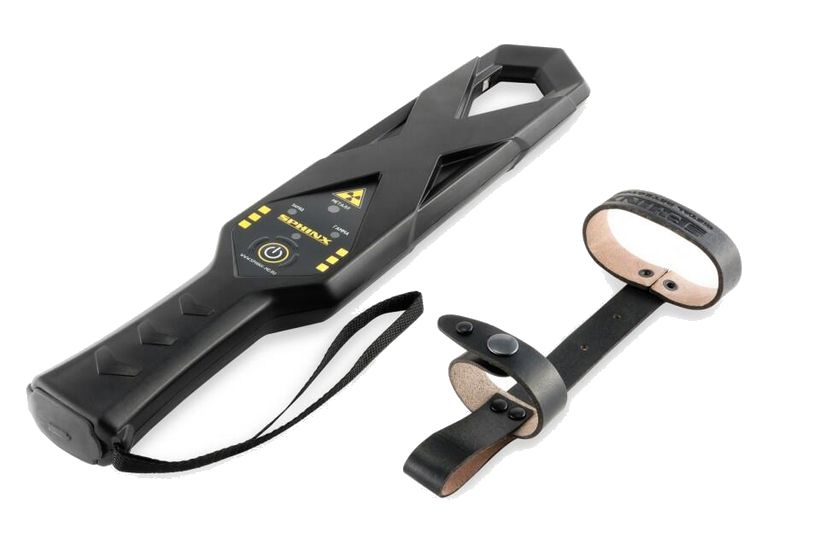

Досмотровый детектор радиоактивных и металлических объектов «СФИНКС» ВМ-611РД-2.0

Модели семейства

ВМ-611РД-2.0Ударопрочный пластиковый корпус с вихретоковым преобразователем и детектором гамма-излучения внутри. Красный светодиод и звук - металл, синий светодиод и звук - превышение радиационного уровня, зелёный - питание в норме.

Обнаружение металла	цветные и чёрные металлы в динамическом режиме при скорости сканирования до 0,5 м/сек
Чувствительность	пистолет ПМ - 160 мм, вероятность обнаружения 0,98
Разрешающая способность	раздельная сигнализация по двум мелким предметам на расстоянии не менее 8 см друг от друга
Гамма-детектор	диапазон энергий от 0,03 до 3 МэВ; порог срабатывания по МЭД 0,3 мкЗв/ч
Питание	9 В, ток потребления 10 мА, индикация разряда при 6,5 В
Время работы	около 120 часов
Габариты, масса	420x80x30 мм; 0,38 кг
Рабочие температуры	от -15 до +50 °C

Как это работает и подключается

Включение кнопкой, загорается зелёный светодиод. Готовность проверяется поднесением поискового элемента к металлу (монета, часы, ключи): красный светодиод и звук должны сработать на расстоянии в пределах технических характеристик.
Объект обследуется медленным сканированием вплотную к поверхности, скорость не более 0,5 м/с - иначе дальность и вероятность обнаружения, особенно мелких предметов, снижаются.
Синий светодиод и звук - превышение уровня радиации; красный светодиод и звук - металл.
Чувствительность при повторных включениях-выключениях в течение дня отдельно не настраивается, подстройка автоматическая.
Встроенный стабилизатор держит работоспособность при снижении напряжения батареи от 9 до 6,5 В; ниже 6,5 В гаснет зелёный светодиод, загорается красный и идёт звук.

Монтаж

Проверка готовности перед работой - по металлическому предмету, как описано выше.
Зарядка: в модификацию входит зарядное устройство 220/12 В; подключить прибор к ЗУ любой стороной, на приборе загорится индикатор «ЗАРЯД». Полная зарядка - не более 16 часов, неполная допускается.
Зарядное устройство заряжает аккумулятор без демонтажа из прибора, возможно крепление его к стене.
ТО: удалять пыль с корпуса, визуально проверять корпус, проверять контакт в разъёме элемента питания и работоспособность прибора.

Примеры

Досмотр на КПП и в охране

Поиск металлических предметов на теле человека, в багаже и корреспонденции с одновременным контролем радиоактивных и ядерных материалов по гамма-излучению.

Силовые структуры и охранные предприятия

Назначение по паспорту: средство досмотра в силовых структурах и охранных предприятиях.

Частые вопросы

Что обнаруживает прибор?

Металл (цветной и чёрный) и радиоактивные материалы по гамма-излучению одновременно.

Как отличить сигнал металла от радиации?

Красный светодиод и звук - металл; синий светодиод и звук - превышение уровня радиации.

Сколько заряжается?

Не более 16 часов; неполная зарядка допускается.

Какая гарантия?

24 месяца с момента продажи, срок хранения - 6 месяцев с момента изготовления.

Нюансы и грабли

Звука нет и ни один светодиод не горит после включения - полностью разряжена батарея или неисправна схема: заменить или зарядить элемент питания, иначе в сервисный центр.
Непрерывный звук и горит только светодиод «МЕТАЛЛ» - напряжение батареи ниже 6,5 В: заменить или зарядить элемент.
Порог по МЭД 0,3 мкЗв/ч, по паспорту, может быть изменён по требованию заказчика: уточняйте при заказе.
Текст паспорта распознан OCR, частота вихретокового канала распознана ненадёжно и в карточку не внесена; сверяйте цифры с оригиналом.
Не путать с ВМ-611 ВИХРЬ ОКО / РД-2.0 ОКО: это отдельная модель (с базовым блоком), у неё другие характеристики.

Документация

SPHINX (ЗАО «СФИНКС») — паспорт ВМ-611РД-2.0
