SPHINX · ручной металлодетектор

СФИНКС ВМ-612, ВМ-612ПРО и ВМ-612 Ультра — ручные металлодетекторы

Ручные вихретоковые металлодетекторы для личного досмотра: звуковая и световая сигнализация, у ПРО ещё вибро, питание 9 В «Крона», вес не более 0,32 кг.

Модели семейства

ВМ-612Базовая модель: звук и свет, кнопка управления чувствительностью, питание от батареи «Крона».

Принцип	гармонический (одночастотный) вихретоковый метод
Обнаружение	цветные и чёрные металлы в динамическом режиме при скорости до 0,5 м/сек
Расстояние	пистолет типа «ПМ» - 130 мм, штык-нож - 100 мм, батарея «Крона» - 80 мм
Питание	9 В, батарея «Крона», ток потребления 3,5 мА
Автоотключение	при простое 8 минут
Габариты, масса	432х55х31 мм; не более 0,32 кг

ВМ-612ПРОКак ВМ-612, плюс вибросигнализация; комплектуется аккумулятором и зарядным устройством (блок питания 220/12 В, ток нагрузки не более 100 мА).

Положение 1 выключателя	звук + свет
Положение 3 выключателя	свет + вибро
Зарядка	не менее 16 часов, неполная допускается
Время работы	около 340 часов (батарея ёмкостью 1200 мА/ч)

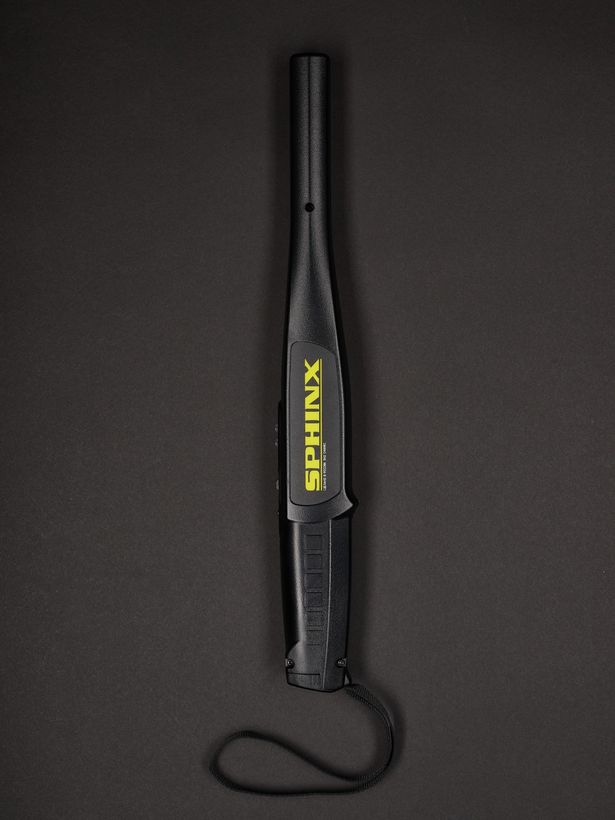

ВМ-612 УльтраМодификация без кнопки управления чувствительностью; подробных отличий в тексте нет.

Кнопка управления чувствительностью

отсутствует

Как это работает и подключается

Сигнализация: частота сигнала растёт по мере приближения к металлу. Срабатывание звука и света (у ПРО ещё вибро) означает скрытый металл.
Трёхпозиционный выключатель: положение 1 - «ЗВУК» + «СВЕТ»; положение 2 - выключено; положение 3 - у ВМ-612 «СВЕТ», у ВМ-612ПРО «СВЕТ» + «ВИБРО».
Кнопка «Управление чувствительностью» (кроме Ультра) снижает чувствительность к крупным предметам (нож, пистолет) в 2 раза, а мелкие (монеты, застёжки, молнии) перестают вызывать срабатывание - так можно прикинуть размер найденного предмета повторным сканированием.
Стабилизатор напряжения обеспечивает работу при снижении напряжения батареи. Ниже 7,5 В начинает мигать зелёный светодиод (чем слабее батарея, тем чаще), при падении ниже 6,7 В прибор сам выключается.

Монтаж

Надеть ремешок на запястье, взять прибор в руку; убедиться, что в радиусе 1 м нет металлических предметов; включить (положение 1).
Проверка готовности: поднести поисковый элемент к металлическому предмету (монета, часы, ключи) - свет, звук и у ПРО вибро должны сработать на заданном расстоянии.
Сканировать медленно вплотную к поверхности, скорость не более 0,5 м/с, иначе дальность и вероятность обнаружения падают, особенно для мелких предметов.
При многократных включениях в течение дня чувствительность настраивается автоматически.
Зарядка ПРО: блок питания в разъём на корпусе при выключателе в положении 2 (выкл).

Примеры

Досмотр на КПП

Поиск металлических предметов из чёрных и цветных металлов на теле человека, в багаже и корреспонденции.

Силовые структуры, медицина, археология

Области применения из паспорта.

Частые вопросы

Чем ПРО отличается от базовой?

Вибросигнализацией, аккумулятором и зарядным устройством; ток потребления в режиме «вибро» выше.

Когда прибор сам выключается?

При падении напряжения питания ниже 6,7 В и при простое 8 минут.

Какая гарантия?

24 месяца с момента продажи, хранение - 6 месяцев с момента изготовления.

Нюансы и грабли

Во время настройки и проверки убрать металл из радиуса 1 м от прибора.
Быстрое сканирование снижает дальность и вероятность обнаружения - держите скорость не выше 0,5 м/с.
Вероятность обнаружения, температурный диапазон и пределы напряжения батареи в скане распознаны ненадёжно и в карточку не внесены - сверьте с оригиналом паспорта.
Заряжать от блока питания можно только при выключателе в положении 2.
Заряжается только модификация с аккумулятором (ВМ-612ПРО); у ВМ-612 питание от батареи.

Документация

SPHINX (ЗАО «СФИНКС») — паспорт (инструкция по эксплуатации) ВМ-612 и ВМ-612ПРО, 2019
