ССД · муфты свинцовые газонепроницаемые для симметричных кабелей связи

ГМС-4 — газонепроницаемая свинцовая муфта для медных кабелей МКС и ТЗ 4×4 под избыточным давлением газа

Проходная свинцовая муфта для симметричных кабелей МКС, ТЗ, ТЗПА 4×4 под избыточным газовым давлением. Корпус 360 мм с залитыми компаундом жилами, два свинцовых конуса.

Муфта свинцовая газонепроницаемая ГМС ССД

Модели семейства

Муфта свинцовая газонепроницаемая ГМС-4 ССДПоказательное изделие серии: для кабелей ТЗ, ТЗПА, МКС 4×4. Свинцовый цилиндр с залитыми эпоксидным компаундом медными жилами; муфта выдерживает распайку (демонтаж) и повторную пайку с кабелем, сохраняя характеристики.

Тип	прямая проходная, без разветвления; три детали
Кабели	ТЗ, ТЗПА, МКС 4×4; по странице также ТЗ и ТЗПА ёмкостью 7×4
Размеры	L 360 мм; d1 54 мм; d2 50 мм; d3 22 мм
Масса	1,5 кг
Рабочее давление	постоянное избыточное воздушное 50–60 кПа (0,5–0,6 кгс/см2) по странице; по инструкции — до 50 кПа
Температура эксплуатации	от -60 до +70 °C
Материал	корпус — свинец; газонепроницаемый цилиндр залит эпоксидным компаундом
Комплектация	цилиндр с залитыми жилами — 1; свинцовые конусы — 2; пакет п/э — 1; паспорт — 1

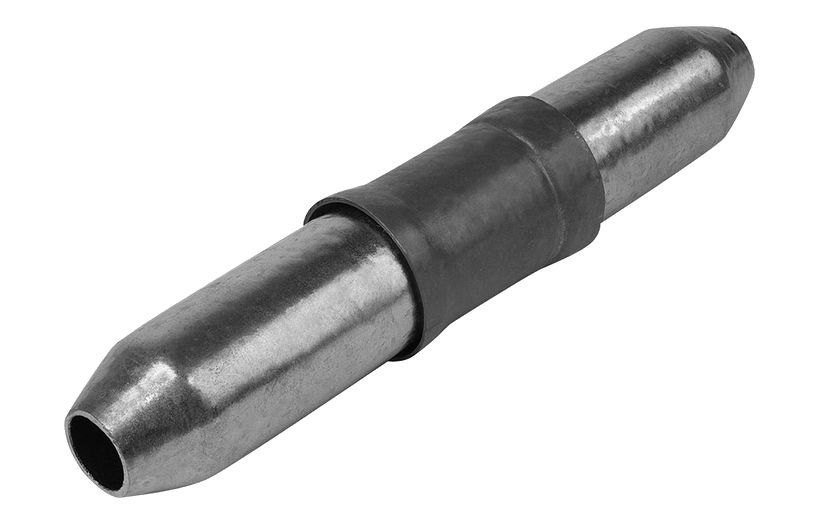

ГМС-7 и ГМСМ-40 (по таблице инструкции)Той же серии: ГМС-7 — L 360, d1 63, d2 59, d3 26 мм, для ТЗ, ТЗПА, МКС 7×4; ГМСМ-40 — L 380, d1 65, d2 59, d3 26 мм, для кабелей железнодорожной связи с числом жил до 39. Отдельные карточки в справочнике не заведены.

Как это работает и подключается

Муфта проходная: свинцовый цилиндр (корпус) с герметично залитыми электроизоляционным компаундом медными жилами. В комплект входят два свинцовых конуса для монтажа корпуса с металлическими (свинцовыми, стальными гофрированными или алюминиевыми) оболочками кабелей.
Муфта монтирует жилы и оболочки симметричных кабелей в плёнко-пористой, кордельно-полистирольной и бумажной изоляции и сохраняет продольную герметичность стыка.
Исполнения серии (ГМС-4, ГМС-7, ГМСМ-40) различаются габаритами, типом и ёмкостью кабеля. Нумерация жил в четвёрке звёздной скрутки: красный и синий — пара № 1, зелёный и жёлтый — пара № 2.
Инструкция разобрана на ГМС-4 на стыке кабелей МКСГ 4×4 (четыре четвёрки с жилами в кордельно-полистирольной изоляции) со свинцовой оболочкой. Для кабелей со стальными гофрированными или алюминиевыми оболочками монтаж ведут с учётом «Руководства по строительству линейных сооружений магистральных и внутризоновых кабельных линий связи».

Монтаж

Дополнительные материалы: бензин Б-70, припои ПОССу 30-2 и ПОССу 40-0,5, стеарин, флюс ФКСп (спиртовой раствор канифоли), защитные полиэтиленовые гильзы Ø 6,5 мм длиной 70 мм, групповые полиэтиленовые кольца Ø 6,5 мм длиной 5 мм, кабельная бумага, капроновые нитки.
Свинцовые конуса и корпус муфты протереть ветошью с бензином, концы конусов и корпуса в местах пайки зачистить металлической щёткой до блеска. Разделать кабель по действующей технологии и надвинуть на его концы свинцовые конуса.
Круговой надрез оболочки кабеля сделать на расстоянии 150–200 мм от конца, снять оболочку. Бандаж из ниток на поясную изоляцию — на расстоянии 5 мм от торца оболочки; отступив 5 мм от бандажа, удалить поясную изоляцию. Корпус муфты расположить так, чтобы от края цилиндра до торца оболочки было 100 мм.
Нитки на жилах сдвинуть к корешку сростка и затянуть, на каждую четвёрку надвинуть групповое кольцо. Четвёрки отогнуть к оболочке без крутых изгибов, на каждую жилу надвинуть защитную гильзу.
Жилы кабеля скрутить с жилами муфты на длине 30 мм по схеме проекта, флюс ФКСп нанести на скрутки на длину 15–20 мм от концов. Концы скруток пропаять припоем ПОССу 40-0,5 на длине 10–15 мм стаканчиковым паяльником, скрутки отогнуть параллельно жилам к муфте, надвинуть гильзы; после изоляции всех скруток четвёрки групповое кольцо сдвинуть вплотную к гильзам.
Остальные четвёрки срастить так же. Сросток обмотать тремя-четырьмя слоями кабельной бумаги и просушить горячим воздухом. Другую сторону муфты срастить аналогично.
Свинцовые конуса надвинуть на сростки до упора во внутренние поверхности отбортовок корпуса. Спаять припоем ПОССу 30-2 поочерёдно конуса с корпусом, затем каждый конус с оболочкой кабеля; флюс — стеарин.
ГМСИ: смонтировать как ГМС, затем шунтировать изолирующий промежуток конденсатором КБГ-МН-2 ёмкостью не менее 0,5 мкФ на рабочее напряжение 1500 В; выводы проводом ГПП 1×4 или ПРППМ длиной не более 0,5 м, конденсатор поместить в муфту типа 2МТО-80 и залить компаундом ВИЛАД-31, концы проводов припаять к корпусу по обе стороны от усаженной ТУТ 80/40.

Примеры

Кабель связи под газовым давлением

Муфта обеспечивает продольную герметичность стыка кабелей, содержащихся под избыточным газовым давлением; монтирует жилы и оболочки симметричных кабелей с медными жилами.

Колодец, ввод кабелей, шкаф

Размещается в смотровых устройствах кабельной канализации, помещениях ввода кабелей, в оконечных устройствах (распределительных шкафах); в грунте — только с защитной муфтой.

Изолирующая муфта ГМСИ

Из ГМС в стационарных условиях делают изолирующую муфту ГМСИ с конденсатором, шунтирующим изолирующий промежуток.

Частые вопросы

Для каких кабелей ГМС-4?

Для симметричных высокочастотных кабелей МКС и кабелей железнодорожной связи с пластмассовой изоляцией жил; на ТЗ и ТЗПА ёмкостью 4×4 и 7×4.

Можно ли распаять и запаять повторно?

Да, по странице муфты выдерживают распайку (демонтаж) и повторную пайку с кабелем, сохраняя характеристики.

Чем ГМС-4 отличается от ГМС-7?

Размерами и ёмкостью кабеля: ГМС-4 — L 360, d1 54, для 4×4; ГМС-7 — L 360, d1 63, для 7×4.

Нюансы и грабли

Давление: страница — постоянное избыточное воздушное 50–60 кПа (0,5–0,6 кгс/см2), инструкция — газовое до 50 кПа (0,5 кгс/см2). Расхождение небольшое: ориентируйтесь на нижнюю границу 50 кПа.
Страница указывает «макс. число соединений — 4 пары» при кабеле 4×4 (четыре четвёрки) и «макс. диаметр жил 4 мм»; значения неочевидны — ёмкость ГМС-4 определяйте по типу кабеля 4×4.
Муфта предназначена для симметричных кабелей с медными жилами (МКС, ТЗ, ТЗПА) и кабелей железнодорожной связи; к оптическим кабелям она отношения не имеет.
В грунте муфту ставят только с защитной муфтой.
В комплекте нет припоев, флюса, бензина, гильз и колец — всё это перечислено в инструкции как дополнительные материалы.
Изолирующую муфту ГМСИ из ГМС рекомендуется изготавливать в стационарных условиях и после отверждения клея ВК-9 (1 час в термошкафу при 60 °C) проверять на герметичность и электрическую прочность; эти испытания в приложении А инструкции.
