D-120, S-423, S-430 — переговорные устройства клиент-кассир
Пульт и панель клиента для окна кассы или поста охраны: шумоподавление, регулировка громкости и чувствительности, режим «симплекс». D-120 — абонентский пульт для систем S-740/S-760.
Модели семейства
S-423Панель клиента с пультом кассира; есть выход на усилитель индукционной петли для слабослышащих.
| Полоса пропускания | 100...8200 Гц |
| Линия связи | 4-проводная, до 300 метров |
| Мощность панели клиента / пульта | 1 Вт / 1 Вт |
| Шумоподавление | автоматическое |
| Регулировка громкости и чувствительности | 16 уровней |
| Питание | 12 Вольт, до 140 мА (блок питания в комплекте) |
| Температура панели | -40...+50 °C |
| Габариты пульта / панели | 120х140х40 мм / 45х110х20 мм |
| Вес | 910 г |

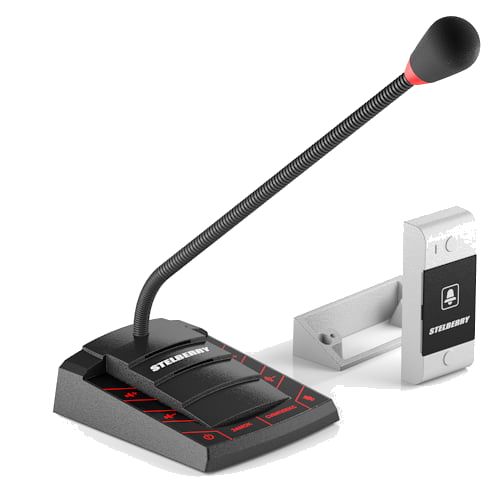

S-430Панель клиента с пультом; клавиша «LOCK» замыкает реле панели S-130 на время удержания кнопки.
| Полоса пропускания | 100...8200 Гц |
| Линия связи | 4-проводная, до 300 метров |
| Мощность панели клиента / пульта | 1 Вт / 1 Вт |
| Шумоподавление | автоматическое |
| Регулировка громкости и чувствительности | 16 уровней |
| Питание | 12 Вольт, до 140 мА (блок питания в комплекте) |
| Температура панели | -40...+50 °C |
| Габариты пульта / панели | 120х140х40 мм / 45х110х20 мм |
| Вес | 910 г |

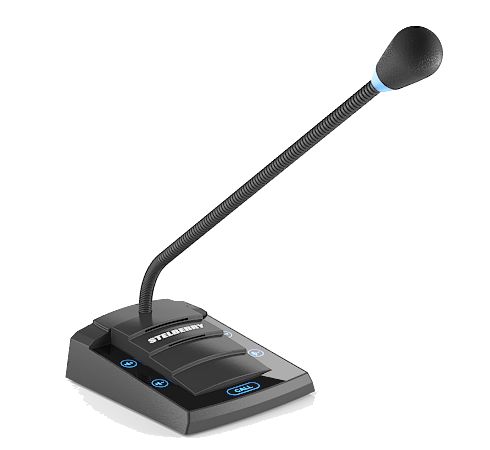

D-120Абонентский пульт без своей клиентской панели: работает в составе многоканальных S-740/S-760, функционально заменяя панель S-130.
| Полоса пропускания | 100...8200 Гц |
| Линия связи | 4-проводная, до 300 метров |
| Мощность пульта | 1 Вт |
| Шумоподавление | автоматическое |
| Регулировка громкости и чувствительности | 16 уровней |
| Питание | 12 Вольт, до 140 мА (блок питания в комплекте) |
| Габариты пульта | 120х140х40 мм |
| Вес | 700 г |
Как это работает и подключается
- Автоматическое шумоподавление постоянно отслеживает уровень шума со стороны клиента и отключает звук при отсутствии разговора.
- Режим «Симплекс» переключается кнопкой: повторное нажатие возвращает дуплекс; клавиша «SPEAK» активна только в симплексе — кассир слышит клиента постоянно, а чтобы ответить, нажимает и держит «SPEAK».
- У D-120 режим «симплекс» подчинённый — включается и управляется оператором многоканального устройства S-740/S-760, а не самим пультом.
- Настройки громкости и чувствительности сохраняются в энергонезависимую память; при минимуме/максимуме уровня меняется тональность звукового сигнала при нажатии клавиш.
Монтаж
- Подключение — разъём TJ-4P4C: белый — питание панели клиента (в D-120 не используется), зелёный — общий, жёлтый — аудиосигнал, коричневый — управление режимами.
- S-423/S-430: пульт соединяется кабелем из комплекта с панелью клиента, соблюдая цветовую раскладку проводов; D-120 тем же кабелем подключается к коммутатору S-740/S-760.
- Питание — только блок питания из комплекта поставки; при необходимости линейный выход подключается к аудиовходу регистратора или IP-камеры для записи разговора.
- У S-423/S-430 предусмотрено угловое крепление панели клиента и алюминиевые заглушки, защищающие крепёж от несанкционированного демонтажа.
Примеры
Окно кассы или пост охраны
S-423/S-430 — панель клиента плюс пульт кассира с автоматическим шумоподавлением и регулировкой громкости.
Многоканальная селекторная связь
D-120 подключается к коммутатору S-740 или S-760 и работает как один из абонентских каналов, вызывая оператора кнопкой «CALL».
Частые вопросы
Можно ли использовать D-120 отдельно, без S-740/S-760?
Нет — по описанию D-120 работает в составе многоканального переговорного устройства S-740 или S-760, заменяя функцию абонентской панели S-130.
Как переключить кассира в режим «симплекс»?
Кнопкой включения режима «симплекс»: она отключает микрофон пульта; повторное нажатие возвращает дуплекс. В симплексе кассир отвечает клавишей «SPEAK», удерживая её нажатой.
Нужен ли отдельный блок питания?
Нет, блок питания на 12 Вольт входит в комплект поставки.
Нюансы и грабли
- Не путайте разъём панели клиента (S-423/S-430) с разъёмом коммутатора (D-120) — назначение белого провода разное: у D-120 он не используется.
- Используйте только штатный блок питания из комплекта — паспорт прямо это требует для надёжной работы.
- Не проливайте жидкости на пульт — производитель отдельно называет это основной причиной выхода устройства из строя на практике.
- Температурный диапазон -40...+50 °C указан для панели S-423/S-430; для пульта D-120 отдельный диапазон в тексте не приведён.
Документация
- STELBERRY — Назначение разъёмов пультов переговорных устройств S-423, S-430, D-120 (инструкция)
