STELBERRY · громкоговоритель системы «Антитеррор»
F-260, F-263 — уличные рупорные громкоговорители системы «Антитеррор»
Погодозащищённые рупорные громкоговорители на 15 или 30 Ватт для системы оповещения STELBERRY «Антитеррор»: питание и сигнал по UTP до 1000 метров, проходные разъёмы линии.
Модели семейства
F-260Уличный рупорный громкоговоритель 15 Ватт.
| Выходная мощность | 15 Ватт |
| Полоса воспроизводимых частот | 380...6700 Герц |
| Чувствительность | 103 дБ (SPL, Вт/м) |
| Тип встроенного усилителя | D-class |
| Тип кабеля | UTP витая пара |
| Длина линии | до 1000 метров |
| Напряжение питания в линии | 48 Вольт |
| Степень защиты | IP66 |
| Габариты без кронштейна / с кронштейном | 220х160х240 мм / 220х160х260 мм |
| Вес без упаковки / с упаковкой | 1170 грамм / 1270 грамм |

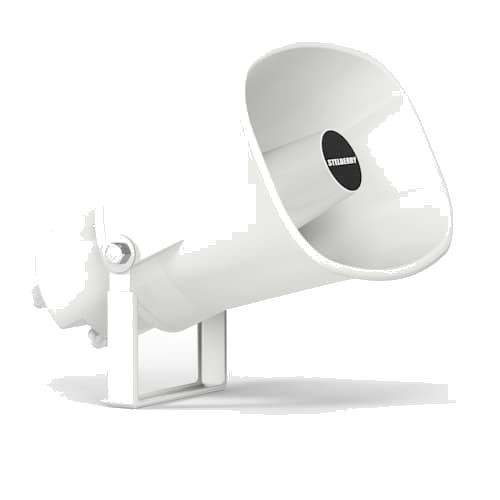

F-263Уличный рупорный громкоговоритель 30 Ватт.
| Выходная мощность | 30 Ватт |
| Полоса воспроизводимых частот | 240...6700 Герц |
| Чувствительность | 106 дБ (SPL, Вт/м) |
| Тип встроенного усилителя | D-class |
| Тип кабеля | UTP витая пара |
| Длина линии | до 1000 метров |
| Напряжение питания в линии | 48 Вольт |
| Степень защиты | IP66 |
| Габариты без кронштейна / с кронштейном | 283х205х290 мм / 283х205х310 мм |
| Вес без упаковки / с упаковкой | 1300 грамм / 1500 грамм |
Как это работает и подключается
- Для подключения к линии открутите заднюю крышку — на плате внутри расположены проходные входной и выходной разъёмы, подключать линию можно в любой.
- Второй разъём служит для продолжения линии — подключения следующего рупора.
- Разъём дополнительного питания (48 Вольт) применяется при удалении рупора от коммутатора более чем на 1-2 км.
Монтаж
- Установка на стену: открутить боковые болты с шайбами, снять кронштейн, закрепить его дюбелями и саморезами, прикрутить рупор и отрегулировать угол наклона.
Примеры
Наружное оповещение системы «Антитеррор»
Степень защиты IP66 позволяет устанавливать рупор снаружи здания под воздействием осадков.
Частые вопросы
В чём разница между F-260 и F-263?
Мощность (15 против 30 Ватт), габариты и громкость — F-263 крупнее и громче (106 дБ против 103 дБ SPL/Вт·м).
Нюансы и грабли
- Не путайте с внешне похожими F-415/F-430 (та же категория «уличный рупор», но другая система: F-415/F-430 работают с универсальными пультами F-700/F-740, а F-260/F-263 — только с коммутатором «Антитеррор» F-200) — сверяйте маркировку при заказе.
- F-260 и F-263 сильно различаются по габаритам и весу — учитывайте это при выборе кронштейна.
Документация
- STELBERRY — Уличные рупорные громкоговорители системы «Антитеррор» F-260, F-263, паспорт изделия
