F-306W, F-306B, F-310W, F-310B — настенно-потолочные громкоговорители для громкого оповещения

Круглые потолочно-настенные громкоговорители на 6 или 10 Ватт с проходными разъёмами линии для последовательного подключения нескольких колонок по UTP-кабелю на расстояние до 1000 метров.

Настенно-потолочные громкоговорители STELBERRY F-306/F-310

Модели семейства

F-306W / F-306B6 Ватт, белый (W) или чёрный (B) корпус.

Выходная мощность	6 Ватт
Полоса воспроизводимых частот	80...16500 Герц
Чувствительность	91 дБ (SPL, Вт/м)
Тип встроенного усилителя	D-class
Тип кабеля для подключения	UTP витая пара
Длина линии	до 1000 метров
Напряжение питания в линии	48 Вольт
Защита от перегрузки	есть
Степень защиты	IP41
Габариты без кронштейна / с кронштейном	Ø158х70 мм / Ø158х83 мм
Вес без упаковки / с упаковкой	850 грамм / 1050 грамм

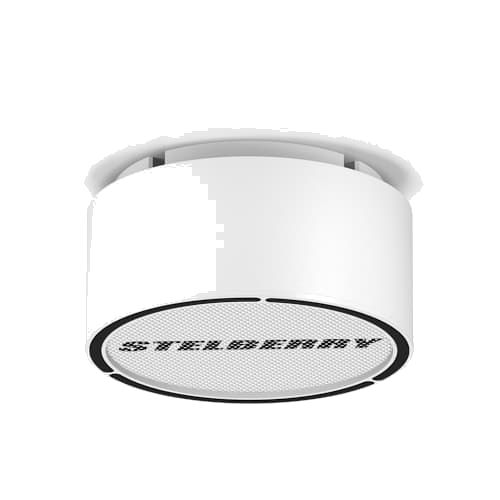

F-310W / F-310B10 Ватт, белый (W) или чёрный (B) корпус.

Выходная мощность	10 Ватт
Полоса воспроизводимых частот	75...17200 Герц
Чувствительность	93 дБ (SPL, Вт/м)
Тип встроенного усилителя	D-class
Тип кабеля для подключения	UTP витая пара
Длина линии	до 1000 метров
Напряжение питания в линии	48 Вольт
Защита от перегрузки	есть
Степень защиты	IP41
Габариты без кронштейна / с кронштейном	Ø158х70 мм / Ø158х83 мм
Вес без упаковки / с упаковкой	850 грамм / 1050 грамм

Как это работает и подключается

Для установки громкоговорителя нужно вставить его в кронштейн и повернуть по часовой стрелке; для снятия — повернуть против часовой стрелки и потянуть на себя.
Разъём дополнительного питания используется редко — только когда громкоговоритель находится далеко (обычно более 1-2 км) и ему не хватает питания с линии.
Передача сигналов и питания — по собственному стандарту STELBERRY (распиновка RJ-45, обжим T-568B); подключать к сторонним коммутаторам и маршрутизаторам запрещено.

Монтаж

На подвесной потолок — через потолочную площадку на обратной стороне потолочной панели, крепёж винтами, шайбами и гайками из комплекта.
На стену или обычный потолок — дюбелями и саморезами из комплекта; в кронштейне 4 паза сбоку и одно большое отверстие в центре для вывода кабеля.
Оба входных/выходных разъёма проходные — линию можно подключать в любой из них.

Примеры

Расчёт числа колонок на помещение

Для помещения 60 м² с маленьким уровнем шума (65-70 дБ) нужно 12 Ватт — например, 2 громкоговорителя по 6 Ватт.

Продление линии несколькими громкоговорителями

Оба разъёма на задней стороне колонки проходные — второй служит для подключения следующего громкоговорителя или рупора в той же линии.

Частые вопросы

В чём разница между F-306 и F-310?

Мощность: F-306 — 6 Ватт, F-310 — 10 Ватт; у F-310 также немного шире полоса воспроизводимых частот (75...17200 Гц против 80...16500 Гц) и выше чувствительность.

Можно ли соединить несколько громкоговорителей последовательно?

Да, оба разъёма на задней стороне проходные — второй разъём служит для подключения следующего громкоговорителя в той же линии.

Нюансы и грабли

Не подключайте линию громкоговорителей к обычному Ethernet-коммутатору или маршрутизатору — формат передачи проприетарный.
F-306 и F-310 внешне и по креплению идентичны, различаются только мощностью (6 против 10 Ватт) и полосой частот — не перепутайте при заказе запасной колонки.

Документация

STELBERRY — Настенно-потолочные громкоговорители F-306W, F-306B, F-310W, F-310B, инструкция
