STELBERRY · громкоговоритель для громкого оповещения

F-415, F-430 — уличные рупорные громкоговорители для громкого оповещения

Погодозащищённые рупорные громкоговорители на 15 или 30 Ватт для наружного оповещения: питание и сигнал по UTP до 1000 метров, проходные разъёмы для соединения рупоров в линию.

Уличные рупорные громкоговорители STELBERRY F-415/F-430

Модели семейства

F-415Уличный рупорный громкоговоритель 15 Ватт.

Выходная мощность	15 Ватт
Полоса воспроизводимых частот	400...6500 Герц
Чувствительность	103 дБ (SPL, Вт/м)
Тип встроенного усилителя	D-class
Тип кабеля	UTP витая пара
Длина линии	до 1000 метров
Напряжение питания в линии	48 Вольт
Степень защиты	IP66
Габариты без кронштейна / с кронштейном	220х160х240 мм / 220х160х260 мм
Вес без упаковки / с упаковкой	1170 грамм / 1270 грамм

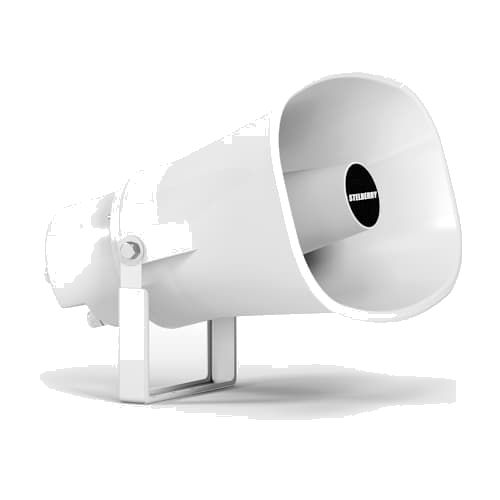

F-430Уличный рупорный громкоговоритель 30 Ватт.

Выходная мощность	30 Ватт
Полоса воспроизводимых частот	250...6500 Герц
Чувствительность	106 дБ (SPL, Вт/м)
Тип встроенного усилителя	D-class
Тип кабеля	UTP витая пара
Длина линии	до 1000 метров
Напряжение питания в линии	48 Вольт
Степень защиты	IP66
Габариты без кронштейна / с кронштейном	283х205х290 мм / 283х205х310 мм
Вес без упаковки / с упаковкой	1300 грамм / 1500 грамм

Как это работает и подключается

Для подключения к линии нужно открутить заднюю крышку рупора — на плате внутри расположены входной и выходной разъёмы, оба проходные (подключать линию можно в любой).
Второй разъём служит для продолжения линии — подключения следующего рупорного громкоговорителя.
Разъём дополнительного питания (48 Вольт) используется, когда громкоговоритель расположен далеко (обычно более 1-2 км) и ему не хватает питания с линии.

Монтаж

Для установки на стену открутите боковые болты с шайбами, снимите кронштейн, закрепите его дюбелями и саморезами, затем прикрутите рупор к кронштейну и отрегулируйте угол наклона.
Обжим разъёмов линии — по стандарту T-568B.

Примеры

Оповещение на улице

Степень защиты IP66 у обеих моделей позволяет размещать рупор снаружи здания под воздействием осадков.

Частые вопросы

В чём разница между F-415 и F-430?

Мощность (15 против 30 Ватт), габариты и чувствительность — F-430 крупнее и громче (106 дБ против 103 дБ SPL/Вт·м).

Можно ли использовать F-415/F-430 на улице?

Да, степень защиты IP66 у обеих моделей рассчитана на уличную установку под осадками.

Нюансы и грабли

Не подключайте линию к сторонним Ethernet-коммутаторам и маршрутизаторам — формат передачи сигналов и питания проприетарный.
F-415 и F-430 сильно различаются по габаритам и весу (220х160х240 мм / 1170 грамм против 283х205х290 мм / 1300 грамм) — учитывайте это при выборе кронштейна и места крепления.

Документация

STELBERRY — Уличные рупорные громкоговорители F-415, F-430, инструкция
