F-700, F-701, F-702, F-740, F-741, F-742 — пульты громкого оповещения

Однозонные (F-700/701/702) и 4-зонные (F-740/741/742) пульты STELBERRY для громких объявлений и фоновой музыки: 60/120/180 Вт по модели, цифровая обработка, сигнал «Гонг», регулировка ВЧ/НЧ.

Пульты громкого оповещения STELBERRY F-700/701/702/740/741/742

Модели семейства

F-700 / F-701 / F-702Однозонные пульты мощностью 60/120/180 Ватт: питаются от собственного блока питания, громкоговорители подключаются напрямую или через разветвитель F-104.

Мощность	F-700 — 60 Вт, F-701 — 120 Вт, F-702 — 180 Вт
Количество зон	1
Длина линии	до 1000 метров
Полоса пропускания	50...20 000 Гц
Тип кабеля для громкоговорителей	UTP витая пара
Обработка сигнала	цифровая, 48000 Гц, 24 бита
Диапазон / шаг громкости оповещения	0...28,5 дБ / 1,5 дБ
Диапазон / шаг ВЧ и НЧ	-12...+12 дБ / 2 дБ, частоты среза 3200 и 6900 Гц (ВЧ), 135 и 285 Гц (НЧ)
Питание	48 Вольт
Температурный диапазон	+10...+50 °C
Габариты пульта	120х140х40 мм
Вес пульта	300 грамм

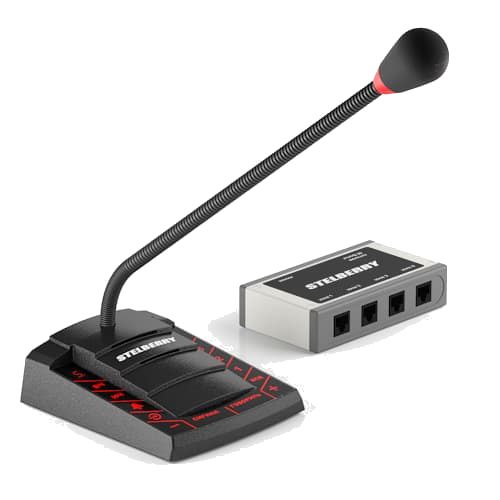

F-740 / F-741 / F-7424-зонные пульты мощностью 60/120/180 Ватт: подключаются через отдельный коммутатор, объявления и музыку можно направлять в выбранные зоны.

Мощность	F-740 — 60 Вт, F-741 — 120 Вт, F-742 — 180 Вт
Количество зон	4
Длина линии	до 1000 метров
Полоса пропускания	50...20 000 Гц
Тип кабеля для громкоговорителей	UTP витая пара
Обработка сигнала	цифровая, 48000 Гц, 24 бита
Диапазон / шаг громкости оповещения	0...28,5 дБ / 1,5 дБ
Диапазон / шаг ВЧ и НЧ	-12...+12 дБ / 2 дБ, частоты среза 3200 и 6900 Гц (ВЧ), 135 и 285 Гц (НЧ)
Питание	48 Вольт
Температурный диапазон	+10...+50 °C
Габариты пульта	120х140х40 мм
Вес пульта	300 грамм

Как это работает и подключается

Кнопка «ГОВОРИТЬ» — основная кнопка для объявления, удерживается на время речи.
Сигнал «Гонг» привлекает внимание перед объявлением: звучит в громкоговорителях и в динамике пульта, после чего кнопка «ГОВОРИТЬ» мигает 4 секунды.
Регулировки ВЧ и НЧ (диапазон -12...+12 дБ, шаг 2 дБ) применяются к громкому оповещению, сигналу «Гонг» и к внешнему аудиовходу одновременно.
Совокупная мощность подключённых громкоговорителей не должна превышать мощность пульта: 60/120/180 Ватт по модели.
У F-740/741/742 кнопка включения всех зон включает сразу 4 зоны, повторное нажатие возвращает ранее активные зоны; отключить все зоны одновременно нельзя.
Передача сигналов и питания идёт по собственному стандарту STELBERRY (распиновка RJ-45, обжим T-568B) — подключать пульты и громкоговорители к обычным Ethernet-коммутаторам и маршрутизаторам запрещено.

Монтаж

Сначала подключите разъём питания к пульту, затем блок питания — в сеть.
Аудиовход — для внешнего источника звука (MP3-плеер, ноутбук); аудиовыход — для записи оповещений на IP-камеру, видеорегистратор или аудиорегистратор.
У F-740/741/742 линия подключается к коммутатору из комплекта кабелем из комплекта, зоны разводятся отдельными линиями коммутатора.
Габариты пульта у всех моделей — 120х140х40 мм.

Примеры

Расчёт мощности озвучивания помещения

Для помещения площадью 60 м² с маленьким уровнем шума (65-70 дБ) нужно 12 Ватт — площадь делится на 10 и умножается на удельную мощность (2 Вт/10 м² для этого уровня шума).

Раздельное оповещение по зонам

F-740/741/742 позволяют включать громкое оповещение, сигнал «Гонг» и фоновую музыку только в выбранных из 4 зон, не тревожа остальные помещения.

Разветвление линии громкоговорителей

Если громкоговорители расположены в противоположных направлениях от пульта, линию можно разветвить разветвителем STELBERRY F-104.

Частые вопросы

В чём разница между F-700 и F-740?

F-700 — однозонный пульт, F-740 — 4-зонный: F-740 подключается через коммутатор и позволяет направлять оповещение в выбранные зоны, остальные технические параметры (мощность 60 Вт, полоса, линия) у F-700 и F-740 совпадают.

Как увеличить радиус разводки громкоговорителей?

Использовать разветвитель STELBERRY F-104 — он разводит линию в разные стороны, что удобно, если громкоговорители расположены в противоположных направлениях от пульта.

Нюансы и грабли

Не подключайте пульты и громкоговорители системы к обычным сетевым коммутаторам и маршрутизаторам — стандарт передачи проприетарный, оборудование несовместимо со сторонним сетевым.
Совокупная мощность громкоговорителей не должна превышать мощность пульта — превышение перегружает выход.
F-700/701/702 и F-740/741/742 различаются числом зон (1 против 4), а не электрическими параметрами линии или полосой пропускания — они одинаковы.
