M-10…M-75 — активные микрофоны для видеонаблюдения и аудиорегистрации

Активные электретные микрофоны с трёхпроводным подключением (питание/общий/выход) и регулировкой чувствительности — базовая линейка для звукового канала видеонаблюдения.

Модели семейства

M-10 / M-20 / M-30 / M-40Компактный цилиндрический микрофон Ø10х42 мм, аналоговое АРУ есть только у части моделей.

Полоса пропускания	M-10: 100...6100 Гц; M-20: 100...7200 Гц; M-30: 100...8300 Гц; M-40: 100...9200 Гц
Акустическая дальность	M-10: до 8 м; M-20/M-30: до 10 м; M-40: до 12 м
АРУ	M-10 — нет; M-20 — есть (510 раз); M-30 — нет, но время срабатывания 250 мсек; M-40 — есть (188 раз, 250 мсек)
Отношение сигнал/шум	48 дБ (все модели)
Питание / потребление	7,5...16 Вольт; M-10/M-20 — 3 мА, M-30/M-40 — 8 мА
Уровень выходного сигнала	1 Вольт
Длина линии	до 300 метров
Габариты	Ø 10х42 мм

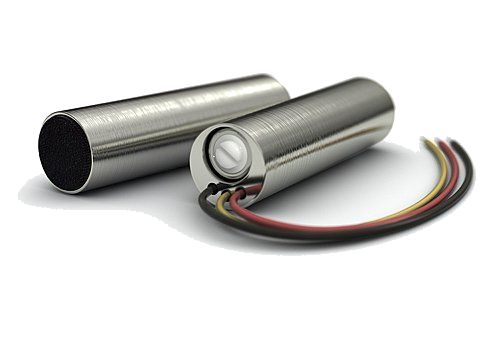

M-50 / M-50HD / M-50UltraHDТот же корпус Ø10х52 мм, но выше отношение сигнал/шум и акустическая дальность у HD/UltraHD исполнений.

Полоса пропускания	270...4000 Гц
Акустическая дальность	20 / 35 / 40 метров (M-50 / M-50HD / M-50UltraHD)
Отношение сигнал/шум	48 дБ / 80 дБ / 82 дБ
Диапазон регулировки усиления	350 раз
Время реакции АРУ	0,7 мсек
Питание / потребление	7,5...16 Вольт; 16 мА
Длина линии	до 300 метров
Габариты	Ø 10х52 мм

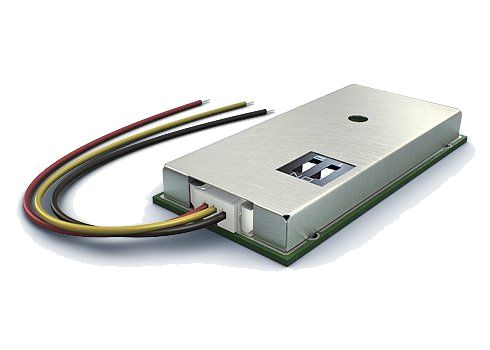

M-60 / M-70 / M-70HD / M-70UltraHDПлоский корпус 40х19х5 мм; M-70-серия — расширенное отношение сигнал/шум для HD/UltraHD-камер.

Полоса пропускания	M-60: 80...16000 Гц; M-70-серия: 270...4000 Гц
Акустическая дальность	M-60: до 20 м; M-70/M-70HD/M-70UHD: 20/30/35 м
Отношение сигнал/шум	M-60: 63 дБ; M-70-серия: 63/75/77 дБ
Питание / потребление	7,5...16 Вольт; M-60 — 8 мА, M-70-серия — 16/20 мА
Длина линии	до 300 метров
Габариты	40х19х5 мм

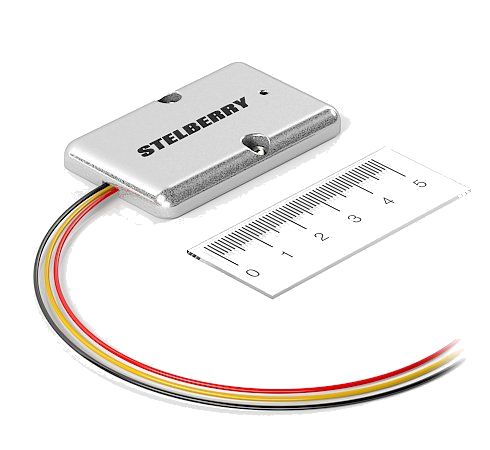

M-65 / M-75 / M-75HD / M-75UltraHDАлюминиевый корпус 55х34х6,5 мм; M-65 — аналоговое АРУ, M-75-серия — цифровая обработка (DSP) с двумя цифровыми АРУ.

Полоса пропускания	M-65: 80...16000 Гц; M-75-серия (после DSP): 270...4000 Гц
Акустическая дальность	M-65: до 20 м; M-75/M-75HD/M-75UHD: 20/30/35 м
Отношение сигнал/шум	M-65: 63 дБ; M-75-серия: 63/75/77 дБ
АРУ	M-65 — 1 аналоговое АРУ, время реакции 0,25 сек; M-75-серия — 2 цифровых АРУ
Материал корпуса	алюминий
Питание / потребление	7,5...16 Вольт; M-65 — 8 мА, M-75-серия — до 16/20/20 мА
Габариты / вес	55х34х6,5 мм, 26 грамм

Как это работает и подключается

Назначение выводов одинаково для всей линейки: красный — питание, чёрный — общий, жёлтый — выход.
На корпусе есть регулировка чувствительности; у части моделей — переключатели отключения АРУ и включения низкоомного выхода (нижнее положение — ON).
M-75-серия обрабатывает сигнал цифровым DSP с двумя цифровыми АРУ и цифровой фильтрацией НЧ/ВЧ, в отличие от аналогового M-65.

Монтаж

Питание микрофонов — 7,5...16 Вольт, потребление от 3 до 20 мА в зависимости от модели.
Длина линии до микрофона — до 300 метров по паспорту.
У всех моделей заявлена ветровая защита (кроме моделей M-50/M-50HD/M-50UltraHD и M-75-серии, где ветрозащита в тексте не указана отдельной строкой — сверяться с конкретной моделью).

Примеры

Звук к аналоговой камере без своего микрофона

Активный микрофон подключается тремя проводами (питание/общий/выход) на аудиовход камеры или регистратора и питается от того же источника.

Микрофон далеко от щита питания

Инструкция допускает длину линии до 300 метров для всех моделей серии.

Частые вопросы

Какое питание нужно микрофону?

От 7,5 до 16 Вольт постоянного тока — общий диапазон для всей линейки M-10…M-75.

На какое расстояние можно развести линию к микрофону?

До 300 метров, согласно техническим характеристикам в инструкции.

Чем M-75 отличается от M-65?

M-65 — аналоговый, с одним АРУ и временем реакции 0,25 сек; M-75/M-75HD/M-75UltraHD — цифровые, с двумя цифровыми АРУ, фильтрацией НЧ/ВЧ и более высоким отношением сигнал/шум (63/75/77 дБ против 63 дБ).

Нюансы и грабли

Модели внешне похожи, но отличаются полосой пропускания, отношением сигнал/шум и наличием АРУ — сверяйте маркировку перед заменой микрофона на «аналогичный».
Переключатели АРУ и низкоомного выхода работают в нижнем положении как ON — легко перепутать при монтаже вслепую.
M-75-серия (в отличие от M-65) — цифровая, с двумя цифровыми АРУ и фильтрацией НЧ/ВЧ; при подборе замены на M-65 не путать с M-75.
