M-1100HD, M-1105HD — двунаправленные HD-микрофоны для записи разговоров собеседников
Микрофон слышит с двух противоположных сторон, подавляет боковые — для ресепшн, кассы, кабинета врача. Речевой цифровой фильтр 300-4000 Гц, регулировка чувствительности, крепление на скотч.
Модели семейства
| Полоса пропускания (после обработки) | 300...4000 Гц (речевой диапазон) |
| Отношение сигнал/шум | 75 дБ |
| Ослабление окружающих шумов | до -26 дБ (до 20 раз) |
| Диапазон регулировки чувствительности | 36 дБ (63 раза) |
| Акустическая дальность | до 3 метров |
| Внешнее звуковое давление | до 124 дБ SPL |
| Частота оцифровки / дискретизация | 48000 Гц / 24 бит |
| Цифровая фильтрация НЧ/ВЧ | 2 фильтра 1-го порядка / 3 фильтра 2-го порядка |
| Длина линии | до 300 метров |
| Уровень выходного сигнала | 1 Вольт |
| Питание / потребление | 5,5...16 Вольт / до 25 мА |
| Температурный диапазон | 0...+50 °C |
| Габариты / вес | 40х19х5 мм / 10 грамм |
| Полоса пропускания (после обработки) | 300...4000 Гц (речевой диапазон) |
| Отношение сигнал/шум | 75 дБ |
| Ослабление окружающих шумов | до -26 дБ (до 20 раз) |
| Диапазон регулировки чувствительности | 36 дБ (63 раза) |
| Акустическая дальность | до 3 метров |
| Внешнее звуковое давление | до 124 дБ SPL |
| Частота оцифровки / дискретизация | 48000 Гц / 24 бит |
| Цифровая фильтрация НЧ/ВЧ | 2 фильтра 1-го порядка / 3 фильтра 2-го порядка |
| Длина линии | до 300 метров |
| Уровень выходного сигнала | 1 Вольт |
| Питание / потребление | 5,5...16 Вольт / до 25 мА |
| Температурный диапазон | 0...+50 °C |

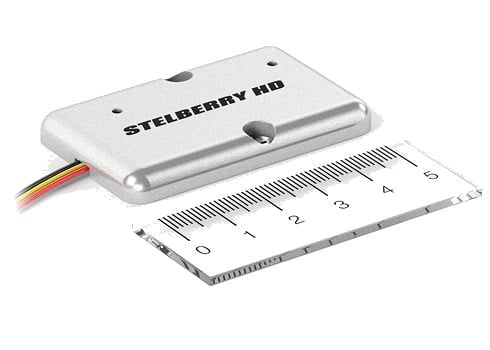

| Габариты / вес | 55х34х6,5 мм / 26 грамм |
Как это работает и подключается
- Зона слышимости не плоская, а представляет собой конус — микрофон можно устанавливать как горизонтально, так и вертикально.
- Регулировка чувствительности расположена сзади микрофона и позволяет плавно подстроить усиление под тип помещения.
- При подключении к IP-камере, питающейся по PoE, рекомендуется использовать проходной PoE-сплиттер STELBERRY MX-225.
- Вертикальное расположение микрофона снижает риск случайного закрытия его бумагой или другим предметом; при установке рядом с моноблоком держите микрофон подальше от вентиляционных отверстий системы охлаждения.
Монтаж
- Назначение проводов: красный — питание, чёрный — общий, жёлтый — линейный аудиовыход.
- Крепится к поверхности двусторонним скотчем.
- При подключении через PoE-сплиттер MX-225 микрофон рекомендуется соединять экранированным кабелем (например ШСМ 4х0,08): жёлтый провод — к экранированной жиле, чёрный — к экрану; при близком расположении сплиттера к камере подойдёт неэкранированный кабель.
- Монтаж производить при выключенном питании, не допускать попадания влаги внутрь микрофона.
Примеры
Микрофон улавливает звуки с двух сторон (собеседника и сотрудника), а звуки сбоку существенно ослабляет — повышается разборчивость диалога.
Применяется для записи разговоров между консультантом и клиентом, врачом и пациентом, покупателем и кассиром — везде, где нужна качественная запись диалога двух собеседников.
Частые вопросы
В чём разница между M-1100HD и M-1105HD?
Только в габаритах корпуса (40х19х5 мм у M-1100HD против 55х34х6,5 мм у M-1105HD) — электрические и акустические характеристики по паспорту одинаковы.
Можно ли запитать микрофон от PoE-камеры?
Да, через проходной PoE-сплиттер STELBERRY MX-225, который преобразует PoE-питание камеры в напряжение для микрофона.
Нюансы и грабли
- Акустическая дальность ограничена 3 метрами — для больших расстояний между собеседниками и микрофоном чувствительность может не хватить.
- M-1100HD и M-1105HD совпадают по электрическим характеристикам и различаются только габаритами корпуса (40х19х5 мм против 55х34х6,5 мм) — выбор зависит от места установки, а не от акустики.
Документация
- STELBERRY — Двунаправленный HD-микрофон M-1100HD, инструкция
- STELBERRY — Двунаправленный HD-микрофон M-1105HD, инструкция
