M-200HD, M-205HD…M-265HD — потолочно-настенные микрофоны для видеонаблюдения

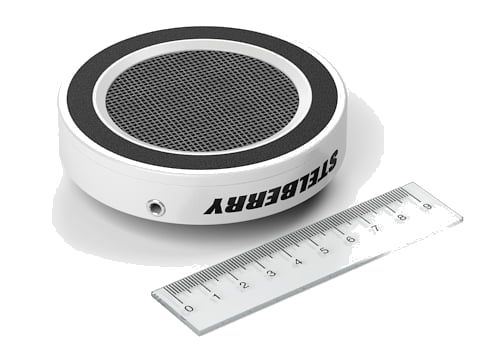

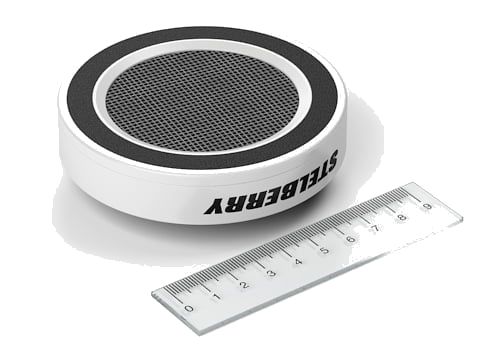

Круглые потолочные микрофоны Ø90х30 мм с HD-капсюлем и АРУ, устанавливаются на потолок или стену. Модели различаются цветом корпуса, наличием шумоподавления и выхода для наушников.
Модели семейства
| Полоса пропускания | 270...4000 Гц |
| Тип микрофонного капсюля | HD |
| Отношение сигнал/шум | 75 дБ |
| Шумоподавление | нет |
| Выход для наушников | нет |
| АРУ / ветровая защита | есть / есть |
| Питание / потребление | 7,5...16 Вольт / до 20 мА |
| Габариты / вес | Ø90х30 мм / 70 грамм |
| Полоса пропускания | 270...4000 Гц |
| Тип микрофонного капсюля | HD |
| Отношение сигнал/шум | 75 дБ |
| Шумоподавление | нет |
| Выход для наушников | есть (jack 3,5 мм) |
| АРУ / ветровая защита | есть / есть |
| Питание / потребление | 7,5...16 Вольт / до 20 мА |
| Габариты / вес | Ø90х30 мм / 72 грамма |
| Полоса пропускания | 270...4000 Гц |
| Тип микрофонного капсюля | HD |
| Отношение сигнал/шум | 75 дБ |
| Шумоподавление | есть |
| Выход для наушников | нет |
| АРУ / ветровая защита | есть / есть |
| Питание / потребление | 7,5...16 Вольт / до 60 мА |
| Габариты / вес | Ø90х30 мм / 72 грамма |
| Полоса пропускания | 270...4000 Гц |
| Тип микрофонного капсюля | HD |
| Отношение сигнал/шум | 75 дБ |
| Шумоподавление | есть |
| Выход для наушников | есть (jack 3,5 мм) |
| АРУ / ветровая защита | есть / есть |
| Питание / потребление | 7,5...16 Вольт / до 60 мА |
| Габариты / вес | Ø90х30 мм / 74 грамма |
Как это работает и подключается
- Провода подключения: питание, общий (два вывода) и аудиовыход — обозначены в схеме подключения микрофона.
- У моделей с выходом для наушников (jack 3,5 мм) можно на месте контролировать качество звука при подборе точки установки.
- Модели с шумоподавлением потребляют больше тока (до 60 мА против 20 мА без него) — учитывайте это при расчёте питания на несколько микрофонов.
Монтаж
- Микрофон снимается и устанавливается в посадочное гнездо корпуса (крепление на потолок/стену) — в инструкции показана процедура «снять/установить».
- При подключении к IP-камере с PoE-питанием используется проходной PoE-сплиттер STELBERRY MX-225: он подаёт +12 Вольт на микрофон и передаёт аудиосигнал на аудиовход камеры.
- Питание микрофона — 7,5...16 Вольт постоянного тока; длина линии до 300 метров.
Примеры
Круглый корпус Ø90х30 мм ставится на потолок или стену; выходной сигнал линейный, 1 Вольт, до 300 метров линии.
Схема в инструкции показывает подключение микрофона к аудиовходу IP-камеры через PoE-сплиттер Stelberry MX-225: сплиттер берёт питание от PoE и выдаёт 12 Вольт микрофону.
Частые вопросы
Можно ли подключить микрофон напрямую к PoE-камере?
Микрофон сам не поддерживает PoE — по схеме в инструкции между камерой и микрофоном ставится PoE-сплиттер STELBERRY MX-225, который берёт питание из PoE и выдаёт микрофону 12 Вольт.
Чем отличается M-255HD от M-250HD?
У M-255HD есть выход для наушников (jack 3,5 мм) для контроля звука на месте, у M-250HD его нет; шумоподавление есть у обоих.
На какое расстояние можно развести линию к микрофону?
До 300 метров, согласно техническим характеристикам инструкции.
Нюансы и грабли
- Не путайте модели по функциям: шумоподавление и выход для наушников есть только у части модельного ряда — сверяйте маркировку (HD-суффикс общий у всех, различия в номере).
- Модели с шумоподавлением потребляют втрое больше тока (60 мА против 20 мА) — при групповой установке нескольких микрофонов от одного источника это увеличивает суммарную нагрузку.
- Цвет корпуса (белый/чёрный) в этой линейке — не косметика, а часть обозначения модели: чётные функциональные пары идут в двух цветах под разный интерьер.
Документация
- STELBERRY — Потолочно-настенные микрофоны для видеонаблюдения и аудиорегистрации, инструкция (M-200HD, M-205HD, M-206HD, M-210HD, M-215HD, M-250HD, M-255HD, M-256HD, M-260HD, M-265HD)
