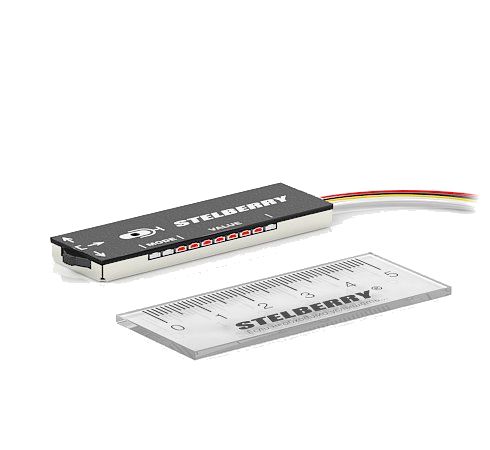

M-80, M-80HD, M-90, M-90HD — цифровые микрофоны с джойстиковой настройкой
Цифровой MEMS-микрофон для IP-камеры с меню на джойстике и LED-индикацией: чувствительность, входная/выходная АРУ, срез НЧ/ВЧ. M-90 добавляет три скорости АРУ и два режекторных фильтра.
Модели семейства
| Полоса пропускания (без фильтров) | 80...16000 Гц |
| Акустическая дальность | M-80: до 25 м; M-80HD: до 30 м |
| Диапазон / шаг регулировки чувствительности | 36 дБ (63 раза) / 1,5 дБ |
| Отношение сигнал/шум | M-80: 67 дБ; M-80HD: 75 дБ |
| Срез НЧ (HPF) / ВЧ (LPF) | до 20 дБ, до 564 Гц / до 20 дБ, от 3 до 16 кГц |
| Дискретизация / частота оцифровки | M-80: 16 бит, 44100 Гц; M-80HD: 24 бит, 48000 Гц |
| Питание / потребление | 5,5...16 Вольт / 25 мА |
| Длина линии | до 300 метров |
| Габариты / вес | 59х19х5 мм / 15 грамм |
| Полоса пропускания (без фильтров) | 80...16000 Гц |
| Акустическая дальность | M-90: до 25 м; M-90HD: до 30 м |
| Диапазон / шаг регулировки чувствительности | 36 дБ (63 раза) / 1,5 дБ |
| Отношение сигнал/шум | M-90: 67 дБ; M-90HD: 75 дБ |
| Срез НЧ (HPF) / ВЧ (LPF) | до 20 дБ, до 564 Гц / до 20 дБ, от 3 до 16 кГц |
| Режекторные фильтры | 2 шт., частоты 0,5/1/1,5/2/2,5/3/3,5 кГц; при совпадении частот 1 и 2 ослабление суммируется до 40 дБ |
| Дискретизация / частота оцифровки | M-90: 16 бит, 44100 Гц; M-90HD: 24 бит, 48000 Гц |
| Питание / потребление | 5,5...16 Вольт / 25 мА |
| Габариты / вес | 59х19х5 мм / 15 грамм |
Как это работает и подключается
- Меню включается перемычкой между белым и чёрным проводом; после настройки перемычку снимают, чтобы заблокировать меню от случайного сбоя настроек.
- Режим выбирается нажатием джойстика (комбинация из 1-3 вспышек индикатора MODE), значение внутри режима — перемещением джойстика от себя/к себе; индикатор VALUE из 7 светодиодов показывает текущее значение.
- У M-90/M-90HD (в отличие от M-80/M-80HD) скорость срабатывания входной и выходной АРУ можно выбрать — медленная, средняя или быстрая; у M-80/M-80HD скорость всегда максимальная.
Монтаж
- Подключение: красный — питание (+), жёлтый — аудиовыход на аудиовход IP-камеры, чёрный — общий (- питания и общий камеры), белый — включение меню (соединить с чёрным для настройки, отсоединить после).
- Питание — 5,5...16 Вольт, потребление 25 мА; диапазон рабочих температур 0...+50 °C.
- Длина линии до микрофона — до 300 метров.
Примеры
Все параметры (чувствительность, АРУ, фильтры) настраиваются джойстиком по меню на светодиодной шкале — без компьютера и ПО.
У M-90/M-90HD есть два режекторных фильтра для вырезания конкретных мешающих частот, чего нет у M-80.
Частые вопросы
Нужен ли компьютер для настройки микрофона?
Нет, настройка идёт через встроенное меню: джойстик и светодиодная индикация на самом микрофоне.
В чём разница M-80 и M-90?
M-90/M-90HD добавляют выбор скорости входной/выходной АРУ (медленная/средняя/быстрая) и два режекторных фильтра для вырезания фиксированных частот — у M-80/M-80HD этого нет.
Как заблокировать настройки после калибровки?
Отсоединить белый провод (включение меню) от чёрного — тогда меню недоступно и параметры не собьются случайно.
Нюансы и грабли
- Не забудьте отсоединить белый провод от чёрного после настройки — иначе меню остаётся разблокированным и параметры можно случайно сбить.
- M-80/M-80HD не имеют режекторных фильтров и выбора скорости АРУ — если нужно вырезать конкретную мешающую частоту или гибко настроить скорость АРУ, нужен M-90/M-90HD.
- HD-версии (M-80HD, M-90HD) отличаются от обычных большей акустической дальностью (30 м против 25 м) и отношением сигнал/шум (75 дБ против 67 дБ) — не только разрядностью/частотой оцифровки.
