MX-100, MX-110 — фильтры питания активных микрофонов от IP-камер

Проходной фильтр в линии питания микрофона: вход соединяется с линией питания камеры, выход — с проводами питания микрофона. MX-110 подавляет помехи сильнее, чем MX-100.

Блок питания микрофонов STELBERRY MX-100 / MX-110

Модели семейства

MX-100Базовый фильтр питания для активного микрофона от IP-камеры.

Напряжение	до 16 Вольт
Ток	до 50 мА
Коэффициент подавления (5000 Гц)	98
Внутреннее сопротивление	до 25 Ом
Крепление	2-сторонний скотч
Габариты	40x19х6 мм

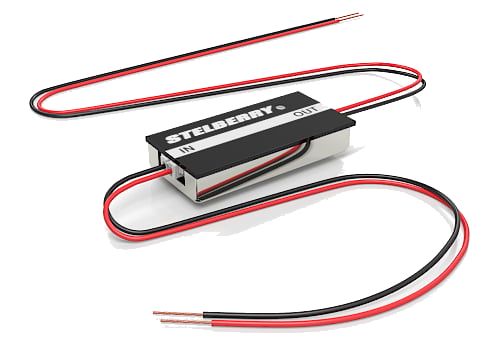

MX-110Такой же фильтр питания, но с более высоким коэффициентом подавления помех и большим внутренним сопротивлением.

Напряжение	до 16 Вольт
Ток	до 40 мА
Коэффициент подавления (5000 Гц)	196
Внутреннее сопротивление	до 50 Ом
Крепление	2-сторонний скотч
Габариты	40x19х6 мм

Как это работает и подключается

Вход фильтра соединяется с линией питания, выход — с проводами питания микрофона.
Назначение выводов на входе и выходе одинаковое: красный — питание, чёрный — общий.
MX-110 обеспечивает более чем двукратно (196 против 98) более высокое подавление помех на частоте 5000 Гц, но рассчитан на меньший ток (до 40 мА против 50 мА у MX-100).

Монтаж

Крепление — 2-сторонний скотч, габариты 40x19х6 мм у обеих моделей.
Подключается в разрыв линии питания микрофона: вход (IN) — от источника, выход (OUT) — к микрофону.

Примеры

Питание микрофона напрямую от линии камеры

Фильтр ставится между линией питания IP-камеры и проводами питания активного микрофона, ослабляя помехи от источника питания.

Частые вопросы

В чём разница между MX-100 и MX-110?

MX-110 подавляет помехи заметно сильнее (коэффициент 196 против 98 на 5000 Гц) и имеет большее внутреннее сопротивление, но допускает меньший ток (до 40 мА против 50 мА у MX-100).

Нюансы и грабли

Не путайте вход и выход фильтра — вход подключается к линии питания, выход — к проводам питания микрофона.
Если после MX-100 в сигнале остаются помехи, а ток нагрузки не превышает 40 мА — попробуйте MX-110, у него подавление вдвое выше.

Документация

STELBERRY — Блок питания микрофонов MX-100, MX-110, инструкция
