MX-300/310/320 — цифровые аудиомикшеры для активных микрофонов
Микшер сводит сигналы четырёх активных микрофонов STELBERRY в один линейный выход и может их питать. Модели различаются логикой сенсорной регулировки громкости каналов.
Модели семейства
| Входы/выход | 4 линейных аудиовхода, 1 линейный выход (2 провода: белый, жёлтый) |
| Питание микрофонов | может браться от самого микшера |
| Регулировка громкости | от -70 дБ до +20 дБ, шаг 2 дБ, отдельно на каждом канале |
| Включение сенсорного управления | перемычка между 1 и 3 контактом разъёма ХР9 |
| Питание микшера | постоянное стабилизированное +12…+16 В |
| Размеры | 100х60х6 мм |
| Температура эксплуатации | 0…+55 °C |
| Входы/выход | 4 линейных аудиовхода, 1 линейный выход (2 провода: белый, жёлтый) |
| Питание микрофонов | может браться от самого микшера |
| Регулировка громкости | от -70 дБ до +20 дБ, шаг 2 дБ |
| Выбор канала | кнопки «◄»/«►» (5-е нажатие включает все каналы одновременно для проверки) |
| Включение сенсорного управления | перемычка между 1 и 3 контактом разъёма ХР9 |
| Питание микшера | постоянное стабилизированное +12…+16 В |
| Размеры | 100х60х6 мм |
| Температура эксплуатации | 0…+55 °C |
| Входы/выход | 4 линейных аудиовхода, 1 линейный выход (2 провода: белый, жёлтый) |
| Питание микрофонов | может браться от самого микшера |
| Регулировка громкости | от -70 дБ до +20 дБ, шаг 2 дБ |

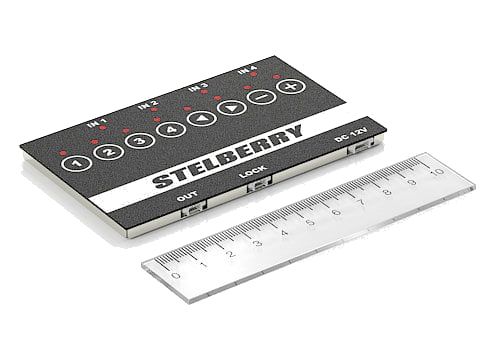

| Включение каналов | кнопки «1»,«2»,«3»,«4» в триггерном режиме, выбор для регулировки — «◄»/«►» |
| Включение сенсорного управления | перемычка между 1 и 3 контактом разъёма ХР9 |
| Питание микшера | постоянное стабилизированное +12…+16 В |
| Размеры | 100х60х6 мм |
| Температура эксплуатации | 0…+55 °C |
Как это работает и подключается
- Сенсорные кнопки регулировки работают только при установленной перемычке между 1 и 3 контактом разъёма ХР9; без неё регулировки недоступны и индикация выключена.
- Питание микрофонов, подключённых к микшеру, может браться от самого микшера тем же напряжением +12…+16 В.
- Текущие настройки громкости сохраняются мгновенно в процессе регулировки, отдельного сохранения не требуется.
Монтаж
- Питание микшера — постоянное стабилизированное напряжение +12…+16 В; при более низком напряжении ухудшается качество выходного сигнала.
- Выход микшера — линейный, два провода (белый и жёлтый), подключается на аудиовход камеры или регистратора.
- Эксплуатация в диапазоне 0…+55 °C.
Примеры
У IP-камеры или регистратора обычно один аудиовход — микшер сводит до 4 микрофонов STELBERRY в один линейный сигнал и может их же питать.
MX-310 при регулировке слышен только выбранный канал — удобно выставлять уровень каждого микрофона отдельно, не отвлекаясь на остальные.
Частые вопросы
Сколько микрофонов можно подключить к одному микшеру?
Четыре — по числу линейных аудиовходов; выход один, линейный, на двух проводах.
Нужен ли микрофонам отдельный блок питания?
Нет, инструкция допускает питание подключённых микрофонов от самого микшера тем же напряжением +12…+16 В.
В чём разница между MX-300, MX-310 и MX-320?
В логике сенсорного управления каналами при настройке: у MX-300 каналы регулируются независимо и слышны все сразу, у MX-310 при регулировке слышен только выбранный канал, у MX-320 каждый канал можно включить/выключить отдельной кнопкой.
Нюансы и грабли
- Без перемычки на разъёме ХР9 (контакты 1-3) сенсорные кнопки не работают и индикация не горит — это нормальный режим, а не неисправность.
- Диапазон регулировки одинаков для всех моделей: -70…+20 дБ, шаг 2 дБ; при выходе на минимум/максимум соответствующая кнопка светится постоянно, а не мигает.
- MX-300, MX-310 и MX-320 отличаются только логикой управления каналами — вход/выход, питание и корпус у них общие.
Документация
- STELBERRY — Описание и характеристики микшеров МХ-300, МХ-310, МХ-320
