MX-305, MX-315, MX-325 — цифровые аудиомикшеры с сенсорным управлением и выходом на наушники
Сводят сигналы 4 активных микрофонов в один линейный выход, могут их питать и, в отличие от MX-300/310/320, имеют выход на наушники. Модели различаются логикой сенсорной регулировки каналов.
Модели семейства
MX-305У каждого из 4 каналов свои две сенсорные кнопки громкости «-»/«+», регулировка каналов не мешает друг другу.
| Количество входов | 4 |
| Уровень входного/выходного сигнала | 0...1 Вольт |
| Частота пропускания | 20...30000 Гц |
| Тип меню | сенсорное |
| Регулировка усиления | индивидуальная для каждого канала, -70...+20 дБ, шаг 2 дБ |
| Блокировка меню | перемычка на разъёме LOCK |
| Питание для микрофонов | может браться от микшера |
| Крепление | 2-сторонний скотч |
| Питание микшера | 10,5...16 Вольт |
| Потребление | до 50 мА |
| Температурный диапазон | -10...+50 °C |
| Габариты / вес | 100х60х9 мм / 50 грамм |

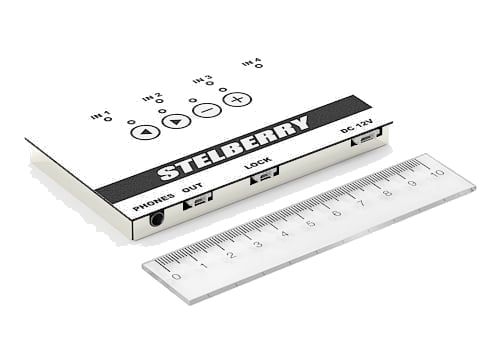

MX-315Кнопками «◄»/«►» выбирается канал, «-»/«+» — его громкость; при регулировке слышен только выбранный канал.
| Количество входов | 4 |
| Уровень входного/выходного сигнала | 0...1 Вольт |
| Частота пропускания | 20...30000 Гц |
| Тип меню | сенсорное |
| Регулировка усиления | индивидуальная для каждого канала, -70...+20 дБ, шаг 2 дБ |
| Блокировка меню | перемычка на разъёме LOCK |
| Питание для микрофонов | может браться от микшера |
| Крепление | 2-сторонний скотч |
| Питание микшера | 10,5...16 Вольт |
| Потребление | до 50 мА |
| Температурный диапазон | -10...+50 °C |
| Габариты / вес | 100х60х9 мм / 50 грамм |

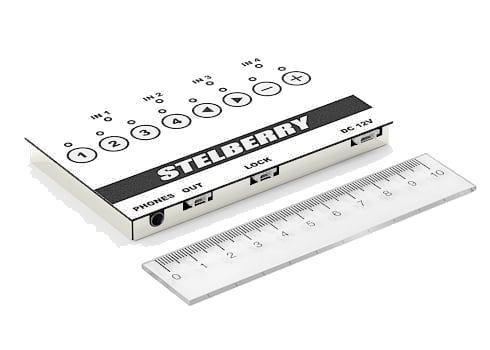

MX-325Каждый канал включается/выключается своей кнопкой (1-4) в триггерном режиме; выбор канала для регулировки — «◄»/«►», на выходе смешанный сигнал включённых каналов или только выбранный.
| Количество входов | 4 |
| Уровень входного/выходного сигнала | 0...1 Вольт |
| Частота пропускания | 20...30000 Гц |
| Тип меню | сенсорное |
| Регулировка усиления | индивидуальная для каждого канала, -70...+20 дБ, шаг 2 дБ |
| Блокировка меню | перемычка на разъёме LOCK |
| Питание для микрофонов | может браться от микшера |
| Крепление | 2-сторонний скотч |
| Питание микшера | 10,5...16 Вольт |
| Потребление | до 35 мА |
| Температурный диапазон | -10...+50 °C |
| Габариты / вес | 100х60х9 мм / 50 грамм |
Как это работает и подключается
- Сенсорное управление включается только при установленной перемычке между 1 и 3 контактом разъёма LOCK; без неё регулировки недоступны и индикация отключена.
- IN 1-IN 4 — линейные аудиовходы (красный — питание, чёрный — общий, жёлтый — аудиовход); OUT — линейный аудиовыход (чёрный — общий, жёлтый и белый — равные друг другу выходы); DC 12V — питание микшера (красный — питание, чёрный — общий).
- Диапазон регулировки громкости одинаков для всех трёх моделей: -70...+20 дБ, шаг 2 дБ; на границах диапазона соответствующая кнопка светится постоянно.
- Все текущие настройки сохраняются в устройстве мгновенно в процессе регулировки.
Монтаж
- Питание микшера — постоянное стабилизированное напряжение 10,5...16 Вольт; этим же напряжением питаются подключённые микрофоны, если их питание берётся от микшера.
- Крепление — 2-сторонний скотч, эксплуатация в диапазоне -10...+50 °C.
- Блок питания в комплект не входит.
Примеры
Контроль звука в наушниках при настройке
Разъём PHONES выдаёт тот же сигнал, что и линейный выход OUT — удобно проверить смешанный звук перед тем, как подавать его на камеру.
Частые вопросы
Чем MX-305/315/325 отличаются от MX-300/310/320?
Логика сенсорного управления каналами такая же по описанию, но корпус другой (9 мм толщиной против 6 мм), другой рабочий температурный диапазон и добавлен разъём для наушников (PHONES) — это отдельная линейка, не то же самое изделие.
В чём разница между MX-305, MX-315 и MX-325?
MX-305: независимая регулировка каждого канала, слышны все сразу. MX-315: при регулировке слышен только выбранный канал. MX-325: каждый канал включается/выключается своей кнопкой, на выходе — смесь включённых каналов или выбранный канал.
Нюансы и грабли
- Не путайте с линейкой MX-300/310/320 (другая карточка stelberry-mx-300): у MX-305/315/325 корпус толще (9 мм), другой рабочий температурный диапазон (-10...+50 °C) и есть выход на наушники (PHONES), которого нет у MX-300/310/320.
- Без перемычки на разъёме LOCK (контакты 1-3) сенсорные кнопки не работают и индикация не горит — это нормальный режим блокировки, а не неисправность.
- У MX-325 потребление ниже (до 35 мА), чем у MX-305/MX-315 (до 50 мА) — не путайте цифры при подборе источника питания.
Документация
- STELBERRY — Цифровые аудиомикшеры с выходом на наушники MX-305, MX-315, MX-325, инструкция
