MX-400, MX-410, MX-420 — шумоподавители для микрофонов видеонаблюдения

Ставятся между микрофоном и IP-камерой (или аудиорегистратором), ослабляют фоновый шум и повышают разборчивость речи; джойстик, выход на наушники. Функций больше от MX-400 к MX-420.

Модели семейства

MX-400Базовая модель: шумоподавление, регулировка выходного усиления, громкость наушников.

Шумоподавление	до 20 дБ
Выходное усиление	-12...6 дБ
Регулировка наушников	-12...6 дБ
Уровень входного сигнала	до 2 В
Блокировка меню	есть
Дискретизация / частота оцифровки	16 бит / 48 кГц
Выход для наушников	есть
Питание / потребление	9...16 Вольт / до 60 мА
Температурный диапазон	0...+50 °C
Габариты / вес	104х56х14 мм / 50 грамм

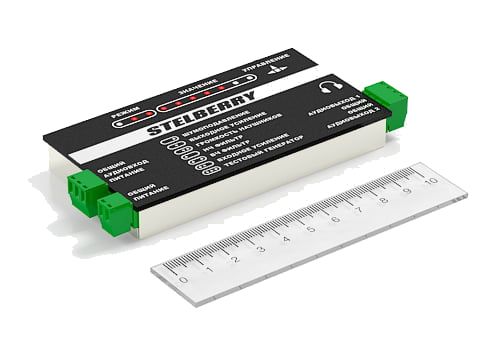

MX-410Как MX-400, плюс регулируемые НЧ- и ВЧ-фильтры.

Шумоподавление	до 20 дБ
Выходное усиление	-12...6 дБ
Регулировка наушников	-12...6 дБ
Диапазон НЧ фильтра	3...9 кГц
Диапазон ВЧ фильтра	150...550 Гц
Уровень входного сигнала	до 2 В
Блокировка меню	есть
Дискретизация / частота оцифровки	16 бит / 48 кГц
Выход для наушников	есть
Питание / потребление	9...16 Вольт / до 60 мА
Температурный диапазон	0...+50 °C
Габариты / вес	104х56х14 мм / 50 грамм

MX-420Как MX-410, плюс регулировка входного усиления и тестовый генератор частоты.

Шумоподавление	до 20 дБ
Выходное усиление	-12...6 дБ
Регулировка наушников	-12...6 дБ
Диапазон НЧ фильтра	3...9 кГц
Диапазон ВЧ фильтра	150...550 Гц
Входное усиление	-12...6 дБ
Тестовый генератор	1...7 кГц
Уровень входного сигнала	до 2 В
Блокировка меню	есть
Дискретизация / частота оцифровки	16 бит / 48 кГц
Выход для наушников	есть
Питание / потребление	9...16 Вольт / до 60 мА
Температурный диапазон	0...+50 °C
Габариты / вес	104х56х14 мм / 50 грамм

Как это работает и подключается

Управление — джойстиком: нажатие переключает режимы (ШУМОПОДАВЛЕНИЕ, ВЫХОДНОЕ УСИЛЕНИЕ, ГРОМКОСТЬ НАУШНИКОВ и, по модели, НЧ/ВЧ-фильтры, ВХОДНОЕ УСИЛЕНИЕ, ТЕСТОВЫЙ ГЕНЕРАТОР), перемещение влево/вправо — регулирует значение.
Уровень шумоподавления можно выбрать вручную (5-20 дБ) или поставить «Авто» — в большинстве случаев предпочтительно «Авто»: устройство само анализирует уровень сигнала.
Чем выше уровень шумоподавления, тем больше риск «проглатывания» слов в речи — контролируйте звук в наушниках при настройке.
К аудиовходу подключается микрофон или аудиовыход регистратора; к разъёму питания — источник питания или PoE-сплиттер STELBERRY MX-225, если камера с PoE; шумоподавитель имеет 2 аудиовыхода, поэтому сигнал можно подать сразу на две камеры.

Монтаж

Все модели имеют 3 отсоединяемых разъёма и один разъём для наушников.
Питание — 9...16 Вольт, потребление до 60 мА, температурный диапазон 0...+50 °C.
Габариты у всех трёх моделей одинаковые — 104х56х14 мм, вес 50 грамм.

Примеры

Постоянный гул кондиционера или компрессора холодильника

Фоновым шумом считаются постоянные звуки продолжительностью от 2 секунд и дольше — режим «Авто» шумоподавления сам отслеживает уровень входного сигнала и ослабляет такой шум.

Ослабление шума в уже сделанной записи

К шумоподавителю можно подключить аудиовыход видеорегистратора, аудиорегистратора или ноутбука — не только живой сигнал с микрофона.

Частые вопросы

В чём разница между MX-400, MX-410 и MX-420?

MX-400 — только шумоподавление и регулировка усиления/наушников. MX-410 добавляет НЧ- и ВЧ-фильтры. MX-420 добавляет ещё входное усиление и тестовый генератор частоты для проверки полосы пропускания камеры или регистратора.

Можно ли подключить шумоподавитель к уже записанному звуку?

Да, к аудиовходу можно подключить аудиовыход видеорегистратора, аудиорегистратора или ноутбука, а не только живой сигнал микрофона.

Нюансы и грабли

MX-400 не имеет регулируемых НЧ/ВЧ-фильтров и входного усиления — для этого нужны MX-410 (фильтры) или MX-420 (фильтры плюс входное усиление и тестовый генератор).
Прерывистые звуки (удары, стуки, шаги, шелест бумаги) фоновым шумом не считаются и шумоподавителем не ослабляются — работает только с постоянными звуками длительностью от 2 секунд.

Документация

STELBERRY — Шумоподавители MX-400, MX-410, MX-420, инструкция
