S-100, S-105, S-120, S-125, S-130, S-135 — вызывные панели абонента для переговорных устройств
Антивандальные алюминиевые панели клиента для пультов кассира, селекторной связи S-740/S-760 и переговорных устройств STELBERRY: без кнопки вызова, с кнопкой или с кнопкой и реле замка.
Модели семейства
| Полоса пропускания | 100...8200 Гц |
| Линия связи | 4-проводная |
| Дальность (КСПВГ 4х0,12 / 4х0,35) | до 300 м (S-100/S-120) / до 350 и до 1000 м (S-130) |
| Тип кнопки | мембранная (у S-120, S-130) |
| Реле (только S-130) | до 0,5 А, до 50 Вольт |
| Шумоподавление | автоматическое |
| Класс защиты (без козырька / с козырьком S-005) | IP-52 / IP-64 |
| Угловое крепление | есть |
| Потребление | до 50 мА (S-100/S-120), до 60 мА (S-130) |
| Температурный диапазон | -40...+50 °C |
| Габариты / вес | 45х110х20 мм / 140-145 г (210-215 г с уголком) |
| Полоса пропускания | 100...8200 Гц |
| Линия связи | 4-проводная |
| Дальность (КСПВГ 4х0,12 / 4х0,35) | до 300 м (S-105/S-125) / до 350 и до 1000 м (S-135) |
| Тип кнопки | мембранная (у S-125, S-135) |
| Реле (только S-135) | до 0,5 А, до 50 Вольт |
| Шумоподавление | автоматическое |
| Класс защиты | IP-64 |
| Угловое крепление | есть |
| Потребление | до 50 мА (S-105/S-125), до 60 мА (S-135) |
| Температурный диапазон | -40...+50 °C |
| Габариты / вес | 50х111х55 мм / 190-195 г (260-265 г с уголком) |
Как это работает и подключается
- Назначение выходных проводов одинаковое для всей линейки: белый — питание (+12 Вольт), зелёный — общий, жёлтый — аудио, коричневый — управляющий.
- Встроенное реле (S-130/S-135) не рассчитано на прямое управление большой нагрузкой — реле подключается к клеммам кнопки выхода на контроллере замка, а не напрямую к замку.
- Автоматическая система шумоподавления постоянно отслеживает уровень внешнего шума со стороны клиента и отключает звук при отсутствии разговора.
Монтаж
- Классическая установка — соединение кабелем из комплекта с пультом кассира или коммутатором по цветовой раскладке проводов.
- Угловая установка — с универсальным угловым креплением из комплекта, удобна в тесном кассовом окне; при горизонтальном расположении панель лучше ставить слева от окна, чтобы клиенты не загораживали её вещами.
- Защитный козырёк STELBERRY S-005 (для S-100/S-120/S-130) поднимает класс защиты до IP-64 и совместим со всеми тремя моделями компактной серии; для S-130 в резиновой прокладке козырька нужно проделать отверстие под кабель выходного реле.
- Алюминиевые заглушки закрывают крепёжные элементы панели и препятствуют несанкционированному демонтажу.
Примеры
Соединяется кабелем из комплекта с пультом кассира или коммутатором по цветовой раскладке проводов.
S-130/S-135 работают в составе многоканальных переговорных устройств: S-740 — селекторная связь, S-760 — диспетчерская связь на 6 абонентов.
S-130/S-135 со встроенным реле подходят для 1-канальной аудиосвязи с функцией открытия замка — реле подключается к клемме кнопки выхода на контроллере замка.
Частые вопросы
В чём разница между сериями S-1x0 и S-1x5?

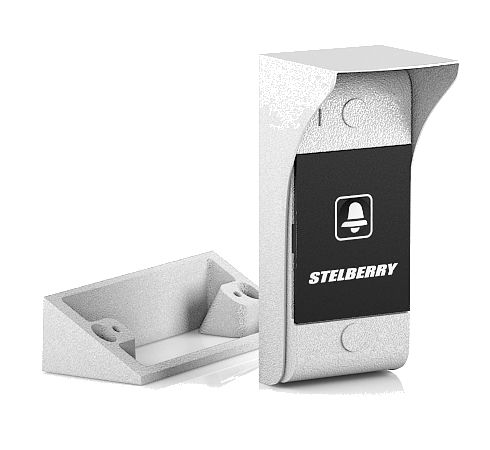

Серия S-100/S-120/S-130 тоньше (45х110х20 мм, IP-52 без козырька, до IP-64 с козырьком S-005), серия S-105/S-125/S-135 толще (50х111х55 мм) и сразу имеет IP-64 без козырька.
Какая панель нужна для открытия замка?
S-130 или S-135 — у них встроено реле, подключаемое к контроллеру замка; S-100/S-105 и S-120/S-125 реле не имеют.
Нюансы и грабли
- Не подключайте реле панели S-130/S-135 напрямую к замку большой мощности — только через контроллер замка на клеммы кнопки выхода.
- У компактной серии (S-100/S-120/S-130) козырёк S-005 нужен отдельно, чтобы поднять класс защиты с IP-52 до IP-64; толстая серия (S-105/S-125/S-135) уже имеет IP-64 без козырька.
- Используйте только штатный блок питания из комплекта переговорного устройства и не проливайте жидкости на панель — производитель отдельно называет это основной причиной выхода из строя.
Документация
- STELBERRY — Вызывные панели абонента S-100, S-120, S-130, инструкция
- STELBERRY — Вызывные панели абонента S-105, S-125, S-135, инструкция
