STELBERRY · переговорные устройства клиент-кассир
S-505, S-515, S-525, S-645, S-665 — переговорные устройства клиент-кассир с рупорным громкоговорителем
Пульт кассира с панелью клиента и выходом на рупорный громкоговоритель (в комплекте, 15 м кабеля). S-645/S-665 добавляют коммутатор на 4 или 6 дополнительных панелей S-120.
Модели семейства
S-505 / S-515 / S-525Один пульт оператора + панель клиента + рупорный громкоговоритель. S-505 — базовая версия, S-515 добавляет кнопку вызова на панели, S-525 — кнопку вызова и режим «симплекс».
| Полоса пропускания | 100...8200 Гц |
| Линия связи | 4-проводная, до 300 метров (S-525 — до 350 м) |
| Мощность рупорного громкоговорителя | до 15 Вт |
| Мощность пульта и панели клиента | 1 Вт |
| Шумоподавление | автоматическое |
| Регулировка громкости и чувствительности | 16 уровней |
| Длина кабеля рупора | 15 метров |
| Питание | +48 Вольт (блок питания в комплекте) |
| Потребление разговор/оповещение | до 140/1000 мА, пиковое до 1250 мА |
| Температурный диапазон | -40...+50 °C |
| Габариты пульта / панели | 120х140х40 мм / 45х110х20 мм |
| Вес | 2500 г |

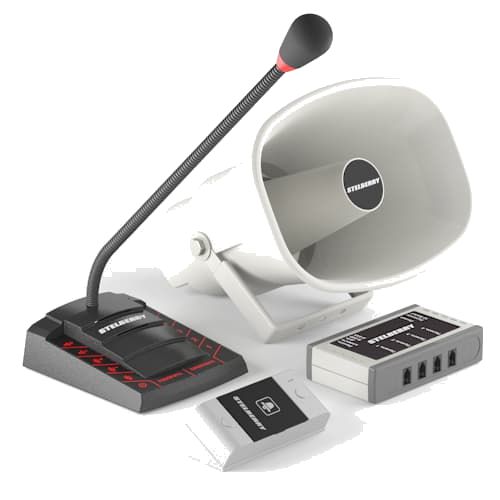

S-645 / S-665Как S-505/515/525, но пульт подключается через коммутатор с добавлением до 4 (S-645) или 6 (S-665) абонентских панелей STELBERRY S-120, приобретаемых отдельно.
| Количество каналов | 1 клиент + 4 внешних (S-645) / 1 клиент + 6 внешних (S-665) |
| Полоса пропускания | 100...8200 Гц |
| Линия связи до панели клиента | 4-проводная, до 300 метров |
| Мощность рупорного громкоговорителя | до 15 Вт |
| Мощность пульта и панели клиента | 1 Вт |
| Длина кабеля рупора | 15 метров |
| Питание коммутатора/пульта | +12/+48 Вольт (блоки питания в комплекте) |
| Потребление разговор/оповещение | до 140/1000 мА, пиковое до 1250 мА |
| Температурный диапазон | -40...+50 °C |
| Габариты пульта / панели / коммутатора | 120х140х40 мм / 45х110х20 мм / 130х75х30 мм |
| Вес | S-645 — 2800 г, S-665 — 2800 г |
Как это работает и подключается
- К аудиовходу пульта можно подключить проигрыватель, ноутбук или телефон разъёмом Jack 3,5 мм — это фоновая музыка, отключаемая при сообщении.
- В систему можно добавлять потолочно-настенные (F-306W/F-306B/F-310W/F-310B) и рупорные громкоговорители (F-415/F-430), но сумма их мощностей не должна превышать 60 Ватт.
- Клавиша «СИМПЛЕКС» (S-525, S-645, S-665) переводит устройство в ручной режим связи: кассир постоянно слышит клиента, а чтобы ответить — держит клавишу «СИМПЛЕКС».
- Назначение проводов для подключения панели/коммутатора: белый — питание, зелёный — общий, жёлтый — аудиосигнал, коричневый — управление режимами.
Монтаж
- Панель клиента и рупорный громкоговоритель закрепляются в местах установки, пульт соединяется с панелью (или с коммутатором у S-645/S-665) кабелем из комплекта по цветовой раскладке проводов.
- К пульту подключается блок питания +48 Вольт из комплекта; у S-645/S-665 коммутатор дополнительно питается от 12-Вольтового блока питания.
- Разъём кабеля рупорного громкоговорителя подключается в гнездо «РУПОР» на пульте.
- Панель клиента можно установить классически или с угловым креплением из комплекта.
Примеры
Касса с громким объявлением очереди
При нажатии и удержании клавиши «ГОВОРИТЬ» связь с панелью клиента прерывается, фоновая музыка отключается, и сообщение подаётся на рупорный громкоговоритель.
Несколько окон на одном коммутаторе
S-645/S-665 подключают через коммутатор до 4 или 6 дополнительных абонентских панелей STELBERRY S-120 — удобно для нескольких касс или постов на одном пульте.
Частые вопросы
В чём разница между S-505, S-515 и S-525?
S-505 — базовая версия без кнопки вызова на панели, S-515 добавляет кнопку вызова, S-525 — кнопку вызова и режим «симплекс».
Можно ли подключить несколько окон к одному пульту с рупором?
Да — модели S-645 (4 канала) и S-665 (6 каналов) через отдельный коммутатор подключают до 4 или 6 дополнительных абонентских панелей STELBERRY S-120.
Нюансы и грабли
- Суммарная мощность добавленных громкоговорителей (F-306/F-310/F-415/F-430) не должна превышать 60 Ватт — иначе перегрузка выхода пульта.
- Используйте только штатные блоки питания из комплекта — производитель отдельно называет их несоблюдение и попадание жидкости основными причинами выхода пульта из строя.
- У S-645/S-665 панели абонентов S-120 в комплект не входят и заказываются отдельно вместе с соединительными кабелями.
Документация
- STELBERRY — Переговорные устройства с рупорным громкоговорителем S-505, S-515, S-525, S-645, S-665, инструкция
