S-740, S-760 — переговорные устройства селекторной связи

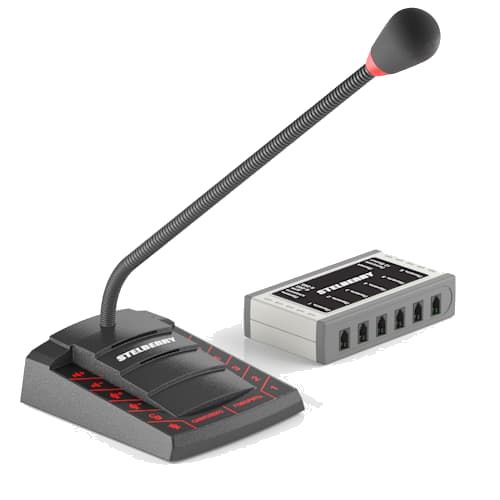

Пульт оператора с коммутатором на 4 (S-740) или 6 (S-760) абонентских панелей S-130: двусторонняя связь по каналам, открытие замка, линейные выходы для записи и громкого оповещения.

Переговорные устройства селекторной связи STELBERRY S-740/S-760

Модели семейства

S-7404-канальный коммутатор для селекторной связи небольших компаний: пульт с тактильными кнопками, открытие замка выбранного канала, режим «симплекс».

Полоса пропускания	100...8200 Гц
Линия связи	4-проводная, до 350 м (КСПВГ 4х0,12) / до 1000 м (КСПВГ 4х0,35)
Регулировка громкости / чувствительности	16 уровней
Мощность пульта / панели	1 Вт / 1 Вт
Количество внешних панелей	до 4
Уровень сигнала громкого оповещения	1 Вольт
Материал корпуса	ABS пластик, акустический поролон
Питание	12 Вольт
Потребление пульта / коммутатора	до 140 мА / до 120 мА
Температурный диапазон	0...+50 °C
Габариты пульта / коммутатора	120х140х40 мм / 130х75х30 мм
Вес в упаковке	1000 г

S-760Как S-740, но коммутатор на 6 каналов — диспетчерская связь на 6 абонентов.

Полоса пропускания	100...8200 Гц
Линия связи	4-проводная, до 350 м (КСПВГ 4х0,12) / до 1000 м (КСПВГ 4х0,35)
Регулировка громкости / чувствительности	16 уровней
Мощность пульта / панели	1 Вт / 1 Вт
Количество внешних панелей	до 6
Уровень сигнала громкого оповещения	1 Вольт
Материал корпуса	ABS пластик, акустический поролон
Питание	12 Вольт
Потребление пульта / коммутатора	до 140 мА / до 120 мА
Температурный диапазон	0...+50 °C
Габариты пульта / коммутатора	120х140х40 мм / 130х75х30 мм
Вес в упаковке	1000 г

Как это работает и подключается

Клавиша «Открытие замка» замыкает контакты реле на панели выбранного канала.
Клавиша «СИМПЛЕКС» переводит устройство в ручной режим: оператор постоянно слышит абонента, а чтобы ответить — держит клавишу «СИМПЛЕКС».
Кнопка «ГОВОРИТЬ» на время удержания прерывает связь с текущей панелью и подаёт сигнал на линейный разъём громкого оповещения в задней части пульта.
Клавиши связи с абонентами включают двустороннюю связь с любой из панелей; повторное нажатие текущей клавиши прекращает связь, при вызове с панели абонента соответствующая клавиша на пульте мигает.
Панели абонентов STELBERRY S-130 подключаются к коммутатору отдельно и приобретаются отдельно.

Монтаж

Разъём «Питание» на пульте — для блока питания из комплекта; разъём для соединения с коммутатором — кабелем из комплекта.
Линейный выход для записи переговоров (1 Вольт, разъём «тюльпан») и разъём для подключения системы громкого оповещения (1 Вольт, AUDIOJACK 3,5 мм) расположены на задней панели пульта.
Разъёмы коммутатора: питание, вход для пульта, входы для панелей абонентов (S-130).

Примеры

Селекторная связь в небольшой компании

S-740 — 4-канальный коммутатор для связи оператора с несколькими абонентскими панелями S-130.

Диспетчерская связь на 6 абонентов

S-760 — та же схема, но на 6 каналов, для более крупного объекта.

Запись переговоров

Линейный выход пульта (1 Вольт, разъём «тюльпан») подключается к любому аудиорегистратору для записи разговоров.

Частые вопросы

В чём разница между S-740 и S-760?

Только в числе каналов коммутатора: S-740 подключает до 4 абонентских панелей, S-760 — до 6; остальные характеристики совпадают.

Какие панели подходят к S-740/S-760?

Вызывные панели абонента STELBERRY S-130 (с реле для открытия замка), приобретаются отдельно от коммутатора.

Нюансы и грабли

Используйте только штатный блок питания из комплекта — попадание жидкости на пульт и посторонние источники питания производитель называет основными причинами выхода из строя.
Панели абонентов S-130 в комплект коммутатора не входят — их и соединительные кабели нужно заказывать отдельно.
S-740 и S-760 различаются только числом каналов (4 против 6) — остальные характеристики пульта и коммутатора одинаковы.

Документация

STELBERRY — Переговорное устройство селекторной связи S-740, инструкция
STELBERRY — Переговорное устройство селекторной связи S-760, инструкция
