Мираж-GSM-A8-01, A8-03, A8-04, A8-05 — GSM-контроллеры на 8 шлейфов для частной сигнализации
Контроллер объединяет GSM-модем, приёмно-контрольный прибор и блок питания с АКБ в пластиковом корпусе. Восемь шлейфов, четыре выхода «открытый коллектор», голосовое и SMS-оповещение.
Модели семейства
Мираж-GSM-A8-01Редакция РЭ от 31.10.2014. Радиоканал — через расширители ВОРС Стрелец и Астра-РИ-М, до 32 радиоизвещателей каждой системы.
| Связь | 2 сети GSM/GPRS 900/1800, доставка 5—10 с, до 8 номеров оповещения |
| Шлейфы и разделы | 8 охранно-пожарных ШС, 4 раздела |
| Напряжение ШС | 4 В охранные / 24 В пожарные; резистор 5,6 кОм; ток для одного активного извещателя не более 2 мА |
| Выходы | 4 «открытый коллектор» по 500 мА, +12 В 500 мА, суммарно 700 мА |
| Питание | 85—264 В, АКБ 12 В 7 А*ч; 140 мА без нагрузки |
| Температура | от –40 до +55 °С со штатной АКБ |
| Габариты | 260 х 180 х 85 мм, ABS-пластик |
Мираж-GSM-A8-03Радиоизвещатели Ладога-РК через трансивер Мираж-TR-Ladoga (до 32), расширение панелью Мираж-СКП12-01.
| Связь | 2 сети GSM/GPRS 900/1800, доставка 5—10 с, до 8 номеров оповещения |
| Шлейфы и разделы | 8 собственных ШС, 4 раздела; с Мираж-СКП12-01 ещё +12 ШС, +3 выхода ОК, +2 реле |
| Напряжение ШС | 4 В охранные / 24 В пожарные |
| Питание | 100—264 В, АКБ 12 В 7 А·ч |
| Ток без нагрузки | 150 мА только с охранными ШС, 250 мА при хотя бы одном пожарном |
| Выходы | 4 «открытый коллектор», до 500 мА, суммарно с +12 В 700 мА |
| Температура | от –40 до +55 °С со штатной АКБ |
| Габариты | 260 х 180 х 85 мм, ABS-пластик |

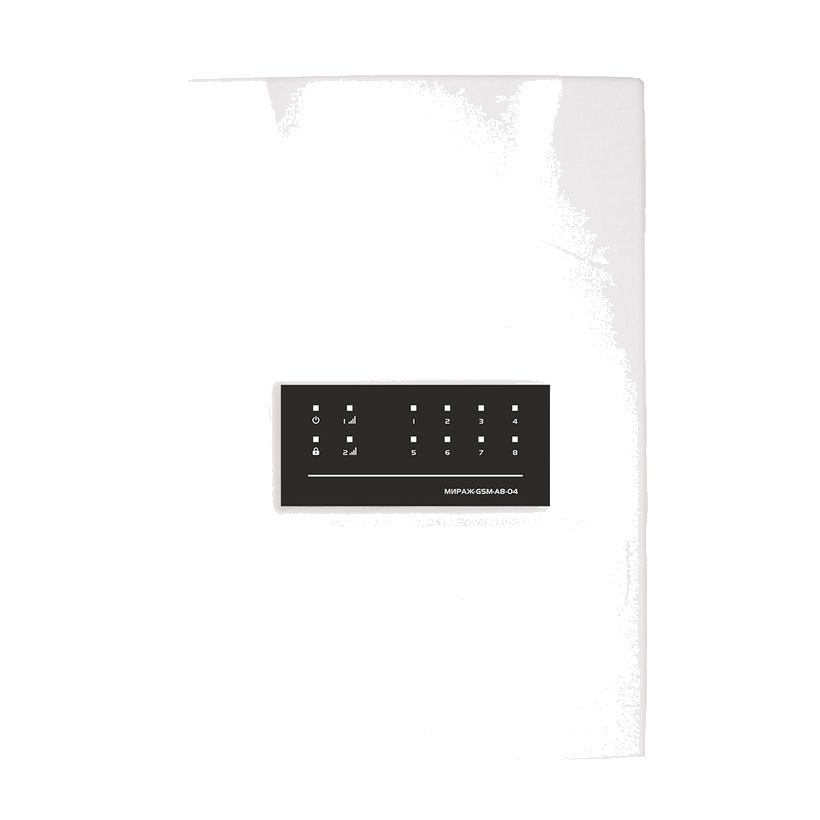

Мираж-GSM-A8-04РЭ АГНС.425644.040 РЭ. Шлейфы охранные, пожарные и технологические, слот для модуля STEMAX UN Livi (до 64 радиоустройств Livi).
| Связь | 2 сети GSM 900/1800 (2,5 G), доставка от 5 до 10 с, 16 номеров оповещения |
| Шлейфы и разделы | 8 ШС (охранные, пожарные, технологические), 4 раздела, 32 ключа/кода |
| Радиоустройства | 64 Livi через STEMAX UN Livi, из них 16 исполнительных |
| Панель Мираж-СКП12-01 | +12 ШС, +3 выхода ОК, +2 реле; совместно с модулем STEMAX UN Livi использовать нельзя |
| Питание | 100—264 В, АКБ 12 В 7 / 9 А·ч |
| Ток без нагрузки | 150 мА с охранными ШС, 250 мА с пожарным |
| Температура | от –40 до +55 °С со штатной АКБ |
| Габариты | 260 х 180 х 85 мм, ABS-пластик |

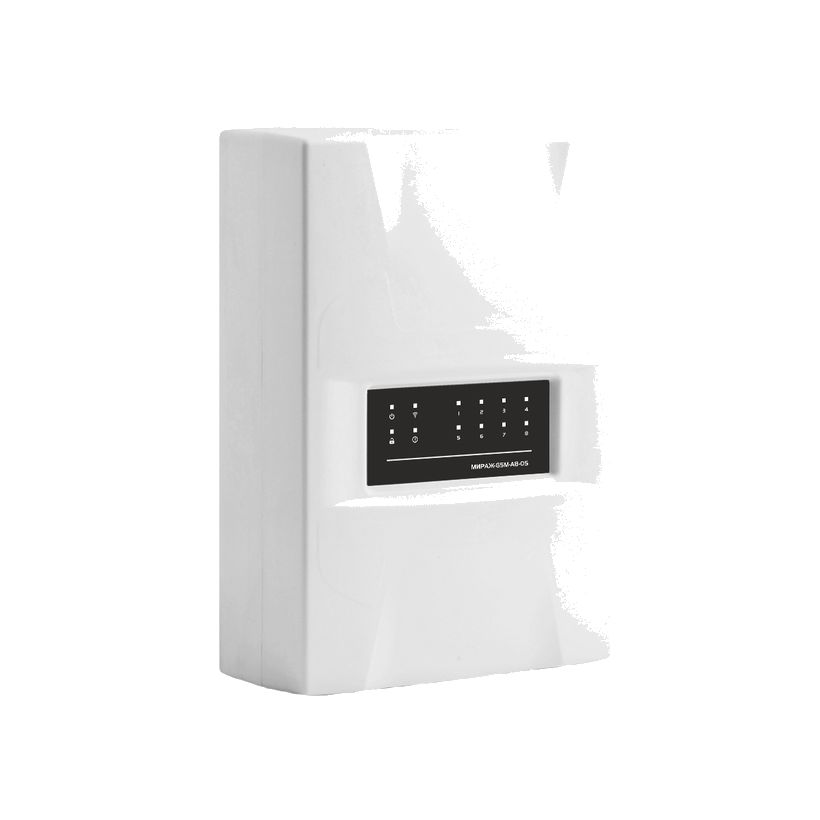

Мираж-GSM-A8-05РЭ АГНС.425644.050 РЭ, 2022. Одна сеть 2G GSM/GPRS с Nano SIM, шлейфы охранные и технологические, модуль STEMAX UN Livi 2.
| Связь | 1 сеть 2G GSM / GPRS (900/1800 МГц), Nano SIM, 16 номеров оповещения |
| Шлейфы и разделы | 8 ШС (охранные, технологические), 4 раздела, 32 ключа/кода |
| Радиоустройства | 64 Livi через STEMAX UN Livi 2, из них 16 исполнительных |
| Каналы температуры | 32 |
| Питание | 100—264 В, АКБ 12 В 7 / 9 А·ч; 150 мА без нагрузки |
| Выходы | 4 «открытый коллектор», до 500 мА |
| Температура | от –40 до +55 °С со штатной АКБ |
| Габариты и защита | 260 х 180 х 85 мм, ABS-пластик, IP30 |
Как это работает и подключается
- Контроллер состоит из блока передачи извещений по GSM, приёмно-контрольного прибора и модуля управления питанием.
- Постановка и снятие — электронными ключами, кодами, кодовой панелью, скрытым выключателем.
- Голосовое меню и SMS-команды защищены паролем; для оповещения используются две SIM-карты разных операторов (основная и резервная сеть, у A8-05 одна сеть).
- Настройка — по USB в конфигураторе (Приват); SIM-карты с PIN-кодом, отличным от 9999, требуют предварительной записи PIN в конфигурацию.
Монтаж
- Перед монтажом убедиться, что: SIM-карты стоят в держателях; к неиспользуемым ШС подключены резисторы 5,6 кОм из комплекта; подключены все покупные дополнительные устройства; первоначальная конфигурация записана по USB.
- Место: ограниченный доступ посторонних, максимальное расстояние от входных дверей и окон, устойчивый приём GSM.
- Сеть подключать многожильным проводом сечением 0,5 мм2 с двойной изоляцией (РЭ A8-01).
- Сирена — на +R и –R, лампа «Режим» — на +L и –L, индикатор на REG и –12 В (светодиод АЛ307КМ или аналогичный). Считыватель и датчики температуры — не дальше 50 м монтажным проводом, дальше витая пара (РЭ A8-01).
- GSM-антенну подключать и SIM-карты ставить только при полностью отключенном питании.
Примеры
Магазин, офис, склад
Проводные охранные и пожарные шлейфы, радиоканал по системе Стрелец, Астра-РИ-М, Ладога-РК или Livi (в зависимости от исполнения), оповещение владельцев голосом и SMS.
Расширение шлейфами
К A8-03 и A8-04 можно подключить панель Мираж-СКП12-01: ещё 12 ШС, 3 выхода ОК и 2 реле.
Частые вопросы
Чем A8 отличается от A4?
У A8 восемь собственных ШС, у A4 — четыре.
Какие радиосистемы подключаются?
A8-01 — Стрелец и Астра-РИ-М (по 32 извещателя), A8-03 — Ладога-РК через Мираж-TR-Ladoga (до 32), A8-04 и A8-05 — Livi через STEMAX UN Livi / Livi 2 (64 устройства).
Нюансы и грабли
- Использовать только в помещениях, без высокой влажности, агрессивных сред и токопроводящей пыли.
- Мираж-СКП12-01 нельзя использовать совместно с модулем STEMAX UN Livi (A8-04).
- Пожарные шлейфы увеличивают ток потребления до 250 мА (A8-03, A8-04).
- Запретить или ограничить кредитную систему платежей на SIM-картах и отключить платные услуги.
Документация
- Стелс — Мираж-GSM-A8-01, полное руководство по эксплуатации (ред. 31.10.2014)
- Стелс — Мираж-GSM-A8-01, краткое руководство
- Стелс — Мираж-GSM-A8-03, руководство по эксплуатации
- Стелс — Мираж-GSM-A8-03, быстрый старт
- Стелс — Мираж-GSM-A8-04, руководство по эксплуатации АГНС.425644.040 РЭ
- Стелс — Контроллер Мираж-GSM-A8-05, руководство по эксплуатации АГНС.425644.050 РЭ (2022)
