Стелс · объектовые GSM-контроллеры на 8 шлейфов с RS-485
Мираж-GSM-М8-03 и М8-04 — охранно-пожарные GSM-контроллеры на 8 шлейфов с концентратором RS-485
Контроллер серии «Профессионал» с 8 шлейфами, двумя сетями GSM/GPRS и интерфейсом RS-485 для сетевых контрольных панелей Мираж-СКП. Блок питания и АКБ внутри корпуса.
Модели семейства
Мираж-GSM-М8-03Редакция РЭ от 4.07.2012. СПИ, охранно-пожарный ППК и концентратор приборов. Слот под модуль Мираж-ЕТ-01.
| Шлейфы | 8, ток на один активный извещатель не более 2 мА; оконечный резистор 5,6 кОм |
| Ключи | до 32 электронных ключей |
| Выходы | 3 «открытый коллектор» и +12 В, по 500 мА |
| RS-485 | до 32 устройств, скорость 19200 бит/с |
| Ёмкость системы | до 128 ШС и 16 разделов (с сетевыми панелями СКП) |
| Питание | 85-264 В, АКБ 7 А*ч |
| Температура | от -40 до +55 °С |
| Габариты | 260х180х85 мм |

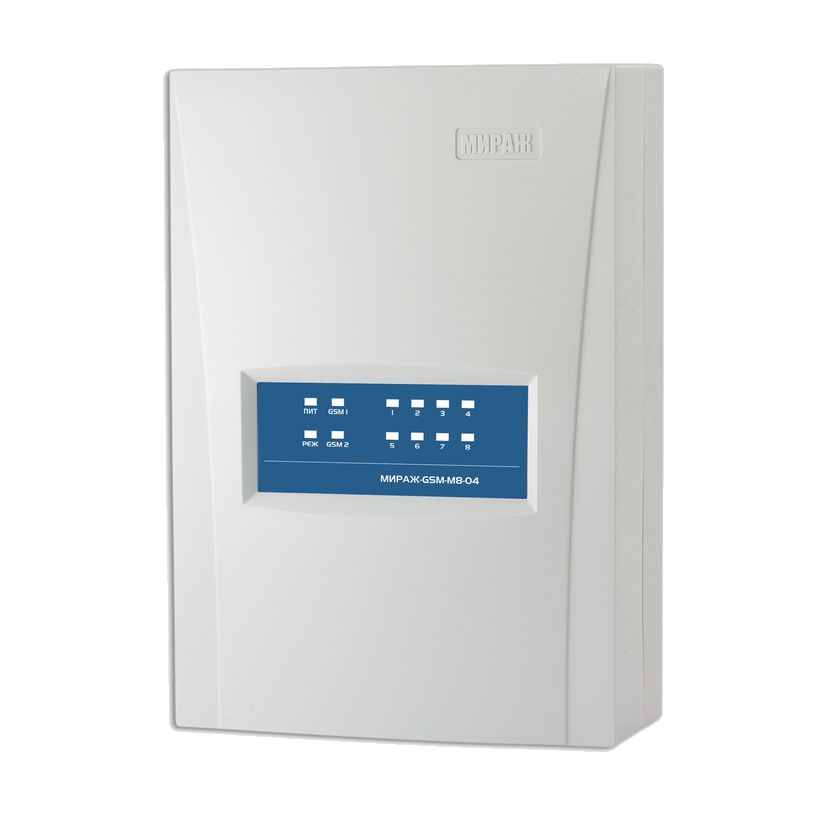

Мираж-GSM-М8-04РЭ АГНС.425644.041 РЭ. Новое поколение под систему STEMAX: связь GSM 2.5 G, канал Ethernet или Wi-Fi через модули STEMAX UN, трансивер Livi.
| Связь | 2 сети GSM/GPRS 900/1800 (2.5 G), TCP/IP GPRS и SMS; 1 сеть Ethernet или Wi-Fi через STEMAX UN Ethernet / UN Wi-Fi; доставка по TCP/IP 0,5 — 1 с |
| Шлейфы | 8 собственных (охранные, технологические, пожарные), с панелями до 188; напряжение 4 В без пожарных ШС, 24 В при пожарном ШС |
| Панели | до 15 сетевых панелей Мираж-СКП08-03 и Мираж-СКП12-01; до 4 модулей Мираж-СМКУ-02 |
| Разделы | 8 собственных, 16 с расширением |
| Ключи и коды | 100 |
| Livi | до 64 радиоустройств через трансивер STEMAX RZE Livi |
| Выходы | 3 «открытый коллектор» по 0,5 А, суммарно 700 мА |
| Питание | ~ 100..264 В, АКБ 12 В 7 А·ч или 9 А·ч |
| Габариты и защита | 260 х 180 х 85 мм, ABS-пластик, белый, IP30 |
Как это работает и подключается
- М8-03: система передачи извещений, охранно-пожарный приёмно-контрольный прибор и интерфейсный концентратор. Расширение до 128 ШС и 16 разделов панелями Мираж-СКП08-01 и СКП08-02, реле — модулями Мираж-СМКУ-02.
- М8-04 работает с Ethernet или Wi-Fi через модуль STEMAX UN, поддерживает считыватели Wiegand 26 через преобразователь STEMAX WTM010.
- Режимом управляют кодовой панелью Мираж-КД-02, ключами Touch Memory, Proximity-считывателем или скрытым выключателем (М8-03).
Монтаж
- Ключи, панели и устройства на RS-485 подключаются по схемам приложений РЭ.
- Контроллер М8-03 комплектуется тремя ключами DS1990A, антенной AN-GSM-04 или аналогом и резисторами 5,6 кОм (11 штук); М8-04 — антенной STEMAX AMG02, восемью резисторами 5,6 кОм и тремя ключами DS1990A.
- АКБ для М8-04 — 7 А⋅ч или 9 А⋅ч / 12 В размером 151 х 65 х 101 мм, приобретается отдельно.
Примеры
Объект с сетевыми панелями
Контроллер стоит в начале линии RS-485; панели СКП добавляют шлейфы, а модули Мираж-СМКУ-02 — силовые реле.
Радиодатчики Livi (М8-04)
Трансивер STEMAX RZE Livi на RS-485 даёт до 64 радиоустройств.
Частые вопросы
Сколько шлейфов можно получить?
М8-03 — до 128 ШС и 16 разделов с сетевыми панелями СКП; М8-04 — 8 собственных и до 180 дополнительных, всего до 188 ШС.
Чем М8 отличается от М4-03?
М8 контролирует 8 шлейфов, М4-03 — 4.
Нюансы и грабли
- К М8-04 можно подключить только один модуль связи: STEMAX UN Ethernet или STEMAX UN Wi-Fi.
- К М8-04 вместе с трансивером STEMAX RZE Livi запрещено подключать Мираж-СКП08-03, Мираж-СКП12-01 и Мираж-СМКУ-02.
- Питание М8-03 без подключённой антенны включать запрещено; монтаж и демонтаж — при отключённых основном и резервном источниках.
- Использовать только внутри помещений; после мороза выдержать без упаковки не менее 2 часов.
Документация
- Стелс — Мираж-GSM-М8-03, руководство по эксплуатации АГНС.425644.016 РЭ (ред. 4.07.2012)
- Стелс — краткий порядок установки и настройки контроллеров
- Стелс — Контроллер охранно-пожарного мониторинга Мираж-GSM-M8-04, руководство по эксплуатации АГНС.425644.041 РЭ
