Мираж-GSM-T4-02 и T4-03 — компактные GSM-контроллеры на 4 цифровых входа

Маленькие GSM-передатчики для приёма сигналов с выходных реле чужих приёмно-контрольных приборов и цифровых извещателей. Две сети GSM/GPRS, питание от внешнего источника 12 В.

Модели семейства

Мираж-GSM-T4-02Редакция РЭ от 06.02.2014. Интеграция с системами «Астра-РИ-М» (LIN) и «Стрелец» (RS-232), вход контроля питания 220 В.

Связь	2 сети GSM/GPRS; GPRS (TCP/IP) 2, SMS 2, DATA 4, VOICE 4 номера
Тестовые сообщения	GPRS 5 – 255 с, GSM (VOICE) 5 – 60 мин
Входы	4 цифровых (входы ПЦН), USB 1, вход контроля питания 220 В, вход Астра-РИ-М (LIN), вход Стрелец (RS232)
Питание	12 В номинальное, 15 В максимальное
Ток потребления	50 мА в дежурном режиме, 200 мА в режиме связи
Температура	от -40 до +55 °С
Габариты, масса	70х50х22 мм, 200 г

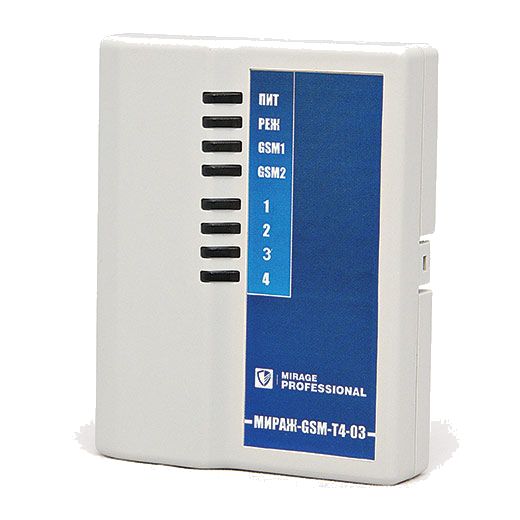

Мираж-GSM-T4-03Редакция РЭ от 21.12.2015. Компактный бюджетный контроллер с тампером, внутренней и внешней GSM-антеннами.

Связь	2 сети GSM/GPRS 900/1800, доставка по TCP/IP GPRS 1—2 с, период тестирования канала от 10 с
Входы	4 собственных цифровых
Питание	12 В, внешний источник
Ток потребления	200 мА в режиме связи, 35 мА в дежурном режиме
Температура	–40..+55 °С
Степень защиты	IP20
Габариты	90 x 70 x 23 мм, ABS-пластик

Как это работает и подключается

T4-03 позволяет ставить и снимать режим охраны скрытым выключателем или кнопкой, индицирует режим и состояние обеих GSM-сетей.
T4-03 использует собственный протокол MSRV с двусторонним динамическим шифрованием и две GSM-антенны с автоматическим переключением (внутренняя планарная и внешняя SMA).
T4-02 интегрируется с «Астра-РИ-М» по LIN и «Стрелец» по RS-232; питание 220 В контролируется отдельным входом.
Настройка по USB в Конфигураторе Профессионал.

Монтаж

T4-03: 12 В от внешнего источника, вход контроля блока питания, тампер, USB.
T4-02: питание не выше 15 В.
Перед монтажом и демонтажем отключить основной и резервный источники питания.

Примеры

Дублирование сигнала чужого прибора

Выходные реле стороннего приёмно-контрольного прибора заводятся на цифровые входы, события уходят на пульт по GSM.

Кнопки и извещатели «сухой контакт»

Кнопка тревожной сигнализации, цифровые пожарные и магнитоконтактные извещатели подключаются на цифровые входы (T4-03).

Частые вопросы

Для чего нужен?

Для контроля цифровых извещателей и выходных реле приёмно-контрольных приборов других производителей с передачей событий по GSM.

Чем T4-02 отличается от T4-03?

T4-02 умеет работать с Астра-РИ-М и Стрелец и имеет отдельный вход контроля сети 220 В; у T4-03 в РЭ указаны только цифровые входы, корпус крупнее (90 x 70 x 23 мм против 70х50х22 мм).

Нюансы и грабли

T4-02: питание без подключённой антенны включать запрещено.
T4-03: SIM-карты не ставить при включённом питании; карты с PIN-кодом, отличным от 9999 или с включённым запросом, ставить только после записи PIN в конфигурацию.
Использовать только внутри помещений, без высокой влажности, агрессивных сред и токопроводящей пыли.
После перевозки в мороз выдержать без упаковки не менее 2 часов.
