Стелс · кодовые панели постановки и снятия с охраны

Мираж-КД-03 и Мираж-КД-04 — кодовые панели постановки и снятия с охраны для ИСМ STEMAX

Сенсорная КД-03 и кнопочная КД-04 эмулируют порт ключей Touch Memory: код до 12 символов уходит контроллеру, на индикаторах — охрана и шлейфы. Только для ИСМ STEMAX.

Модели семейства

Мираж-КД-03Сенсорная панель для ИСМ STEMAX в сером и чёрном корпусах, с подсветкой кнопок и звуковым подтверждением.

Кнопки и индикаторы	12 кнопок, 11 индикаторов
Питание	12 В, ток до 50 мА
Интерфейс	Touch Memory
Температура	от +5 до +55 °С
Габариты	112 х 67 х 18 мм, ABS-пластик

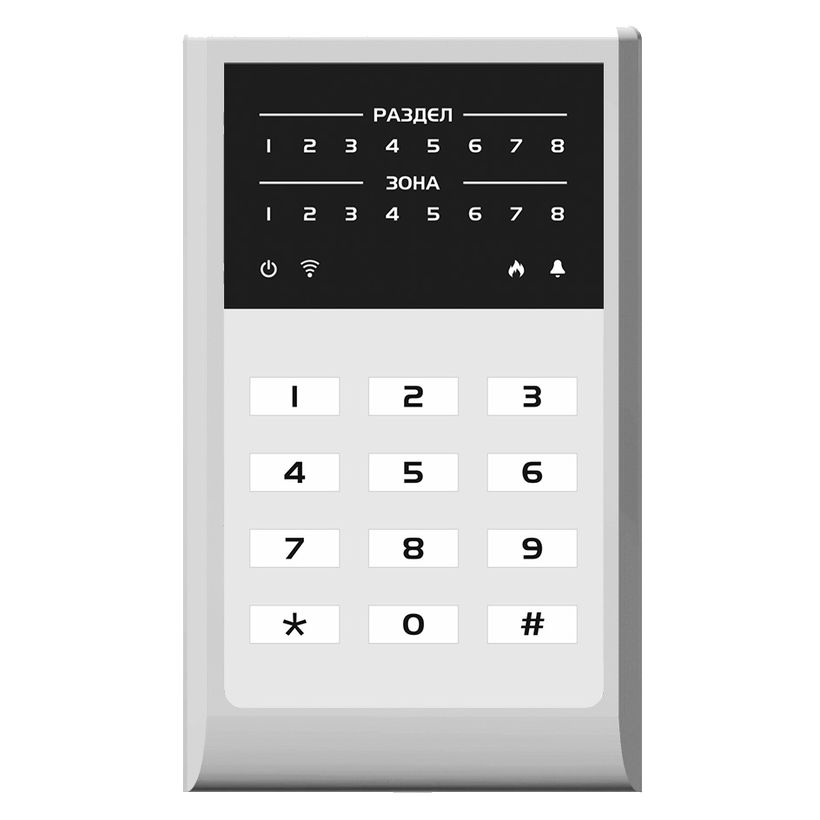

Мираж-КД-04Выносная кнопочная панель для ИСМ STEMAX в сером и чёрном корпусах, со сервисными кодами и снятием под принуждением.

Кнопки и индикаторы	12 кнопок, 20 индикаторов
Питание	12 В, ток 15 мА, максимум 50 мА
Интерфейс	Touch Memory
Температура	-20 до +55 оС
Габариты	112×67×18 мм

Как это работает и подключается

Панель принимает цифровой код (до 12 символов) и передаёт его контроллеру как ключ Touch Memory; код подтверждают «*», при ошибке сбрасывают «#».
КД-03 и КД-04 работают только в составе ИСМ STEMAX; к одному порту ТМ подключается только одна такая панель, две и более не предусмотрены.
Совместимы с контроллерами STEMAX серий MX, SX, FX (КД-04 — ещё и TX), Мираж-GSM-M8-04, Мираж-GSM-А4-04, Мираж-GSM-А8-04 (серия Мираж-Приват); КД-04 — также с Мираж-GSM-А8-05.
Снятие под принуждением: тревожным считается код, отличающийся от обычного на единицу по последней цифре (код 7777 — тревожные 7776 и 7778; при последней 9 — только на единицу меньше, при 0 — на единицу больше). Контроллер снимается с охраны штатно, а на сервер уходит тревожное событие.
Сервисные коды — только с контроллерами серии Профессионал (Мираж-GSM-M8-04 и все STEMAX): в КД-03 вводят «*», сервисный код, «*», затем 10* (состояние шлейфов), 30* (уровень GSM) или 40* (состояния разделов); пример *1111*10*. Сервисный код задаётся в параметрах раздела в Конфигураторе Профессионал.

Монтаж

КД-03 подключается к базовому контроллеру четырёхжильным монтажным проводом с двойной изоляцией, КД-04 — трёхжильным; расстояние до контроллера не более 50 м (на большие расстояния — провод с меньшим сопротивлением и ёмкостью).
Панель ставится внутри охраняемого помещения на любую поверхность на шурупы.
Настройка: Конфигуратор Приват (Способ управления постановкой — «Клавиатура Мираж-КД»/«Мираж-КД», код каждому пользователю) либо Конфигуратор Профессионал (версии 4.11 и выше для КД-03, 4.18 и выше для КД-04): в параметрах раздела тот же способ, в «Базе электронных ключей» — ключ, цифровой код (максимум 12 цифр), владелец, раздел; затем запись конфигурации (F2).
Несколько кодов подряд вводить с паузой 3–5 секунд, чтобы КД-03 успела передать код и получить подтверждение контроллера.
КД-04 после транспортировки при отрицательной температуре перед включением выдержать без упаковки в нормальных условиях не менее двух часов.

Примеры

Вход в охраняемое помещение

Панель ставится внутри помещения у двери; владелец вводит цифровой код и подтверждает его «*», индикаторы показывают, какие шлейфы и разделы в норме.

Частые вопросы

Чем КД-03 отличается от КД-04?

КД-03 — сенсорные клавиши и 11 индикаторов, КД-04 — кнопочная и 20 индикаторов.

А КД-01 и КД-02?

Это панели для ИСМ «Мираж» и любых систем с портом Touch Memory, в другом корпусе 85×55×10 мм; вынесены в карточку stels-miraj-kd-01.

Какой ток потребляют?

Питание 12 В: КД-03 — до 50 мА; КД-04 — номинально 15 мА, максимум 50 мА.

Нюансы и грабли

Температурные пределы разные: у КД-03 рабочий диапазон от +5 до +55 °С, у КД-04 — от минус 20 до плюс 55 °С.
КД-04 нельзя эксплуатировать вне помещений, при повышенной влажности и возможном попадании жидкости в корпус, в агрессивных средах и при токопроводящей пыли.
Не ставить две панели на один порт ТМ.
В РЭ КД-03 число индикаторов указано по-разному: в таблице — 11, в разделе «Индикация» — двадцать три светодиода; цвета корпуса названы то «серый и чёрный», то «чёрный и белый». Перед заказом уточняйте у поставщика, что именно пришло.
Текст в поле «Владелец» в базе ключей на сервер не передаётся.

Документация

Стелс — Сенсорная кодовая панель Мираж-КД-03, АГНС.422410.004 РЭ
Стелс — Выносная кодовая панель Мираж-КД-04, АГНС.422410.005 РЭ
