Стелс · кодовые панели постановки и снятия с охраны

Мираж-КД-01 и Мираж-КД-02 — кодовые панели, эмулятор порта Touch Memory

Панели 85×55×10 мм принимают многозначный код и передают его базовому контроллеру как ключ Touch Memory. КД-01 — с одним индикатором, КД-02 — с десятью: шлейфы, режим и питание.

Модели семейства

Мираж-КД-01Простая панель с одним индикатором. Работает в ИСМ «Мираж» и в любой системе, принимающей ключи Touch Memory.

Кнопки и индикаторы	12 кнопок, 1 индикатор
Питание	12 В, ток до 15 мА
Температура	-20 до +40 °С
Габариты	85х55х10 мм

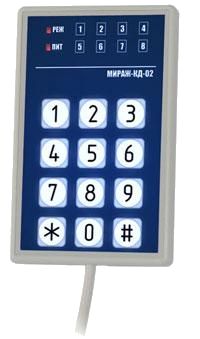

Мираж-КД-02Панель с 10 индикаторами: показывает состояние охраны, 8 шлейфов, первых 8 разделов и уровень сигнала GSM. Работает в ИСМ «Мираж» и в любой системе, принимающей ключи Touch Memory.

Кнопки и индикаторы	12 кнопок, 10 индикаторов
Питание	12 В, ток до 15 мА
Температура	-20 до +40 °С
Габариты	85х55х10 мм

Как это работает и подключается

КД-01 и КД-02 работают в составе ИСМ «Мираж» с объектовыми контроллерами серии Профессионал и серии Универсал, а также в любой системе, принимающей ключи Touch Memory.
Функции: приём многозначного цифрового кода, передача его базовому контроллеру по интерфейсу ТМ, отображение состояния охраны; КД-02 дополнительно показывает состояние 8 шлейфов, первых 8 разделов и уровень сигнала GSM.
Индикатор КД-01 подключается к выходу REG базового контроллера. У КД-02 десять светодиодов: «Пит» — питание панели, «Реж» — выход REG, «1–8» — состояние шлейфов.
Код ввода подтверждается «*», неверный ввод можно повторить, нажав «#».
Постановка и снятие под принуждением: к коду доступа прибавить или отнять единицу по последней цифре (код 5568 — 5569 или 5567; при 9 — код на единицу меньше, при 0 — на единицу больше). Контроллер работает штатно, а на ПЦН уходит тревожное событие.
Сервисные коды КД-02 — только с контроллерами III поколения (Мираж-GSM-M4-03 и Мираж-GSM-M8-03): после сервисного кода ввести 10 (шлейфы), 30 (уровень сигнала) или 40 (8 разделов), пример *1111*10*.

Монтаж

Панель устанавливается внутри охраняемого помещения и подключается четырёхжильным монтажным проводом с двойной изоляцией, расстояние до базового контроллера — не более 50 м (на большие — провод с меньшим сопротивлением и ёмкостью).
КД-02 крепится на железную площадку с помощью магнитов; сама площадка — на шурупы.
Запись кодов в контроллеры серии Профессионал — программой Конфигуратор Про. Для КД-01: набрать код и «*» — в Мониторе появится событие «Запрещённый электронный ключ», этот ключ ввести в Конфигуратор Про и записать базу. Для КД-02 (Конфигуратор Про версии 2.3 и выше): в конфигурации разделов выбрать способ управления постановкой — клавиатура, коды ввести в Базу электронных ключей в цифровом виде и записать базу.
Температура окружающей среды — от минус 20 до плюс 40 °С.

Примеры

Вход в охраняемое помещение

Панель ставят внутри помещения у двери; код вводят с подтверждением «*», при ошибке — «#»; режим охраны виден по индикатору «Режим».

Частые вопросы

Чем КД-01 отличается от КД-02?

КД-01 — один индикатор (режим охраны), КД-02 — десять индикаторов: питание, режим и 8 шлейфов; с сервисным кодом показывает шлейфы, уровень GSM и разделы.

Можно ли использовать не в «Мираж»?

Да: по РЭ панели годятся для любой системы, принимающей электронные ключи Touch Memory. Для ИСМ STEMAX предназначены КД-03 и КД-04 (карточка stels-miraj-kd).

Какое питание?

12 В, номинальный ток до 15 мА.

Нюансы и грабли

В контроллерах версии 1.0 сервисный код должен быть только четырёхзначным.
Перед обслуживанием панель отключают от базового контроллера и обесточивают; проверяют соединения, чистят от пыли, смотрят контакты на ржавчину и окисление и проверяют доставку событий постановки и снятия на ПЦН.
В комплектации КД-02 в РЭ записана строка «Мираж-КД-01» — опечатка документа, в паспорте и РЭ КД-02 номера АГНС.422410.003.

Документация

Стелс — Мираж-КД-01, руководство по эксплуатации АГНС.422410.000 РЭ
Стелс — Мираж-КД-02, руководство по эксплуатации АГНС.422410.003 РЭ (ред. 02.06.2011)
