Мираж-СКП08-02 и СКП08-03 — сетевые панели на 8 шлейфов для расширения контроллеров Мираж

Панель на 8 охранно-пожарных шлейфов подключается к контроллеру по RS-485 и добавляет шлейфы, разделы, три выхода «открытый коллектор» и реле ПЦН. Работает и как самостоятельный прибор.

Модели семейства

Мираж-СКП08-02Версия РЭ для контроллеров серий «Универсал» и «Профессионал». С завода идёт с ПО серии «Профессионал», допускает перепрограммирование ПО серии «Универсал».

Шлейфы	8 контролируемых зон, напряжение в ШС 28 В, ток на один активный извещатель 2 мА
ШС	оконечный резистор 5,6 кОм, провода не более 150 Ом, изоляция не менее 50 кОм
Ключи	15 электронных ключей
Выходы	3 «открытый коллектор», 500 мА; реле ПЦН 1: до 60 В, 100 мА
RS-485	19200 бит/с, до 15 панелей на интерфейсе
Питание	12 В; 150 мА без внешней нагрузки
Температура	от -20 до +45 °С
Габариты	140х90х25 мм

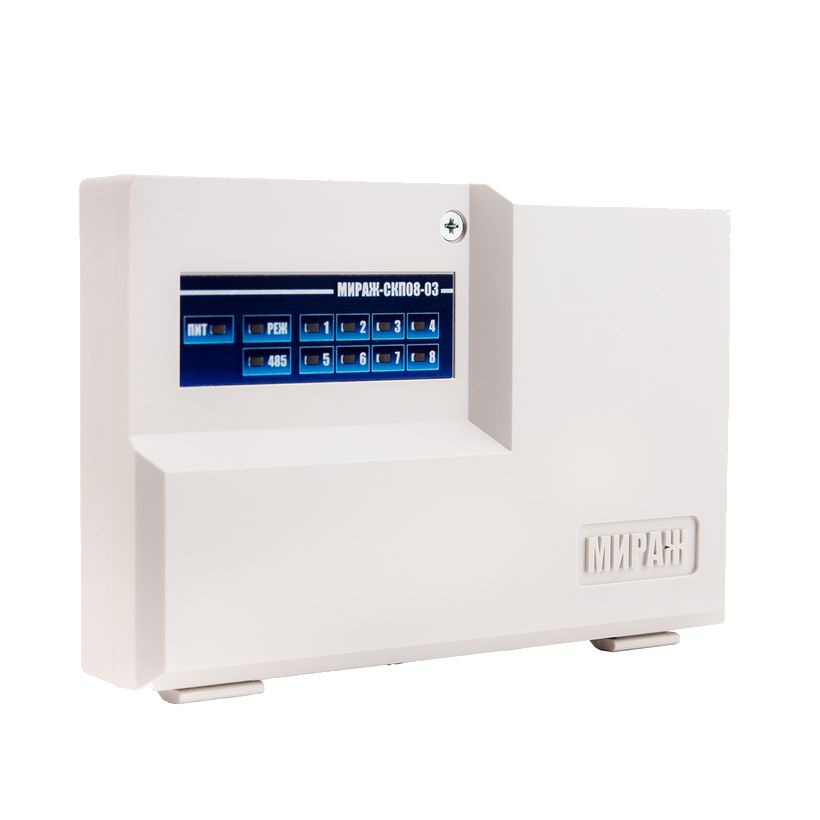

Мираж-СКП08-03Редакция РЭ от 25.06.2015, паспорт и РЭ АГНС.425511.007, корпус ABS-пластик.

Шлейфы	8 охранно-пожарных ШС, напряжение 4 В охранные / 24 В пожарные, ток на один активный извещатель 2 мА
ШС	оконечный резистор 5,6 кОм, провода не более 150 Ом, изоляция не менее 50 кОм
Ключи Touch Memory	16
Выходы	3 «открытый коллектор», выход +12 В 500 мА, суммарно 700 мА; реле ПЦН 1: до 60 В, 100 мА
Питание	12 В; 40 мА при режиме ШС 4 В, 150 мА при 24 В
Температура	от –40 до +55 °С
Габариты	140 х 90 х 25 мм, ABS-пластик

Как это работает и подключается

Панель — охранно-пожарный приёмно-контрольный прибор и интерфейсный концентратор; извещения на ПЦН идут по RS-485, контактами реле и управлением открытыми коллекторами.
Для пожарных ШС программируются четыре тактики; активные пожарные извещатели питаются по двухпроводному шлейфу.
СКП08-02 умеет работать как ведущий (Master) и ведомый (Slave); адрес в сети RS-485 можно менять вручную.
СКП08-03: перед конфигурированием назначить свободный сетевой адрес в диапазоне 01..16 (по умолчанию 01).

Монтаж

На плате СКП08-02: кнопка SELECT (адрес и тампер), перемычка ADR, кнопка RESET, перемычка 120 (согласующий резистор RS-485), разъём PROG.
Конструкция корпуса допускает двухстороннюю подводку проводов.
В комплекте 8 резисторов 5,6 кОм; электронный ключ DS1990A — при заказе отдельно.

Примеры

Расширение объекта

К базовому контроллеру подключаются несколько панелей по RS-485, каждая может быть отдельным разделом.

Самостоятельный ППК

Панель может работать без базового контроллера как приёмно-контрольный прибор (СКП08-02).

Частые вопросы

Можно ли без контроллера?

Да, СКП08-02 может применяться как самостоятельный приёмно-контрольный прибор.

Сколько панелей на одной линии RS-485?

В РЭ СКП08-02 указано до 15 панелей на интерфейсе.

Нюансы и грабли

Совпадение сетевых адресов разных устройств на RS-485 нарушает работу системы.
Установка СКП08-02 и СКП08-01 с ПО «Профессионал» на одном интерфейсе RS-485 нежелательна из-за небольшого различия принципа работы; с ПО «Универсал» ограничений нет.
Температурный диапазон у СКП08-02 уже, чем у СКП08-03.

Документация

Стелс — Мираж-СКП08-02, руководство по эксплуатации
Стелс — Мираж-СКП08-03, руководство по эксплуатации (ред. 25.06.2015)
