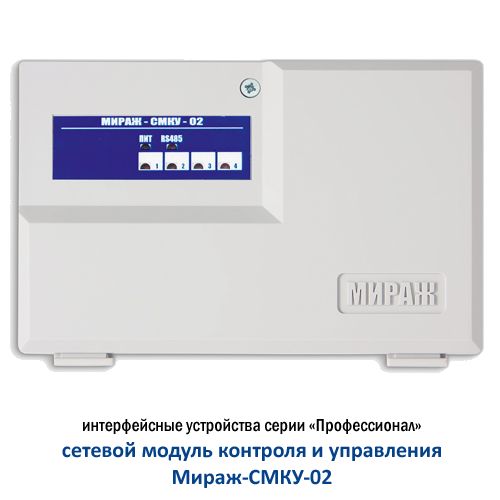

Мираж-СМКУ-02 — сетевой модуль с четырьмя силовыми реле

Модуль по RS-485 к контроллеру Мираж: 4 аналоговых входа 0–5 В и 4 реле; управляет пожаротушением, оповещением и другими исполнительными устройствами с пульта.

Модели семейства

Мираж-СМКУ-02Сетевой модуль контроля и управления: четыре канала «вход — реле», порог со встроенным гистерезисом.

Интерфейс	RS-485, 19200 бит/с
Аналоговых входов	4, диапазон 0–5 В
Реле	4, до 220 В и 5 А
Модулей на линии RS-485	4
Сетевые адреса	20…23 (по умолчанию 20)
Питание	12 В, ток 20 мА без нагрузки
Максимальный ток нагрузки по выходу +	140 мА
Габариты	140х90х25 мм
Рабочая температура	-20…+45 °C

Как это работает и подключается

Каждый канал — АЦП, триггер Шмидта, блок событий («Сигнал выше порогового» / «ниже порогового»), реле. Реле №1 (контакты P1, Z1, R1) соответствует входу IN1 и т.д.
Автоматический режим — реле по состоянию триггера; ручной — реле по значению блока «Управление» (1 включено, 0 выключено).
Нагрузку рекомендуется подключать через контакты P1–R1 (прямая логика); инверсная логика — через P1–Z1.
Модуль подключается только к базовым контроллерам в нулевой раздел по RS-485; работает с сериями Профессионал и Универсал.

Монтаж

Датчики — на контакты +IN1– … +IN4–, выходные напряжения датчиков 0–5 В. RS-485: А — Rx, В — Tx, +12V — питание. Питание от контроллера или отдельного источника.
Сетевой адрес: снять крышку, поставить перемычку ADR, кнопкой SELECT выбрать адрес (индикаторы реле 1–4 = адреса 20–23), снять перемычку.
Конфигуратор Про не ниже 2.1 (серия Профессионал) и Конфигуратор не ниже 3.6 (серия Универсал). Есть перемычка R120 для согласования линии.
Обслуживание — только при обесточенном модуле.

Примеры

Запуск установки по сигналу

Порог по входу автоматически включает реле, а диспетчер может управлять реле вручную с ПЦН.

Частые вопросы

Можно ли включить реле вручную?

Да, в ручном режиме реле определяется значением блока «Управление»; управлять можно с рабочего места диспетчера станции мониторинга.

Нюансы и грабли

Одинаковые сетевые адреса на одной линии RS-485 недопустимы — это коллизии и сбой системы.
В автоматическом режиме выключенный канал всё равно продолжает формировать события, если включён параметр формирования.

Документация

Стелс — Мираж-СМКУ-02, РЭ АГНС.424300.001 РЭ (редакция от 27.04.2010)
