STEMAX SX810 и SX820 — охранные контроллеры на 8 шлейфов с двумя сетями связи

Охранные контроллеры на 8 ШС и 8 разделов для удалённых объектов. SX810 — GSM/GPRS, SX820 — ещё и 3G. Слоты под Ethernet 2 или Wi-Fi и под UN Livi (64 радиоустройства).

Модели семейства

STEMAX SX810GSM/GPRS 2,5G (900/1800 МГц).

Сотовая связь	2 сети, 2,5G GSM/GPRS 900/1800 МГц
ШС / разделов	8 / 8
Оконечный резистор	5,6 кОм
Напряжение в ШС	4 В
Выходы	4 типа ОК, ток до 0,5 А
Выход +12 В	суммарно до 700 мА
Слоты	ПОО — 1 (UN Ethernet 2 или UN Wi-Fi); ППК — 1 (UN Livi)
Питание	~ 100..264 В; АКБ 12 В не менее 2,3 А·ч
Условия	-40…+55 °C, IP30
Габариты	242×170×50 мм

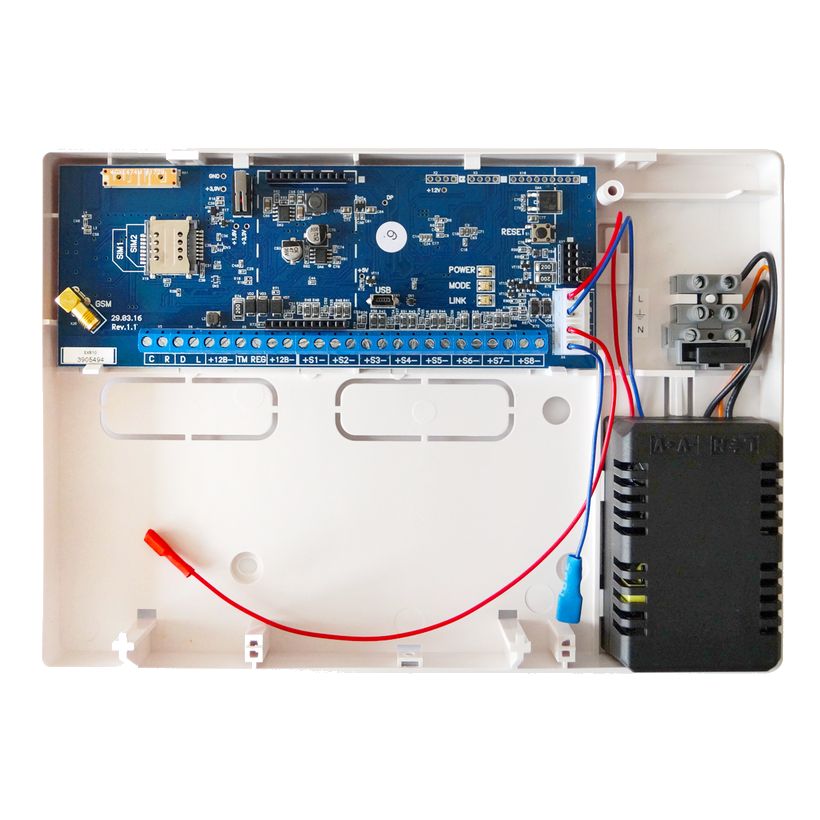

STEMAX SX820GSM/GPRS 2,5G и 3G UMTS/HSPA+ (900/2100 МГц).

Сотовая связь	2 сети, 2,5G GSM/GPRS 900/1800 МГц и 3G UMTS/HSPA+ 900/2100 МГц
ШС / разделов	8 / 8
Оконечный резистор	5,6 кОм
Напряжение в ШС	4 В
Выходы	4 типа ОК, ток до 0,5 А
Выход +12 В	суммарно до 700 мА
Слоты	ПОО — 1 (UN Ethernet 2 или UN Wi-Fi); ППК — 1 (UN Livi)
Питание	~ 100..264 В; АКБ 12 В не менее 2,3 А·ч
Условия	-40…+55 °C, IP30
Габариты	242×170×50 мм

Как это работает и подключается

Методы передачи: TCP/IP (GPRS), SMS в шифрованном виде, Voice; DATA — только у контроллеров, выпущенных до 01.12.2021. Протокол MSRV, два сервера STEMAX.
Управление охраной: считыватели ключей, RFID, пульты, кодовые панели, скрытые выключатели, кнопка; до 100 ключей. Через STEMAX WTM010 — биометрия и устройства Wiegand 26.
Расширение: STEMAX UN Livi — до 64 радиоустройств Livi; UN Ethernet 2 / UN Wi-Fi — второй канал.
Настройка — Конфигуратор Профессионал.

Монтаж

SIM-карты ставить и антенну подключать только при полностью отключённом питании; PIN-код должен быть отключён или указан в конфигурации, иначе SIM могут заблокироваться.
Перед монтажом отключить основной и резервный источники питания. Внешние устройства свыше допустимого тока по выходу +12 В — от отдельного источника.
Только внутри помещений; место с ограниченным доступом и устойчивой сотовой связью.

Примеры

Объект любой сложности

До восьми разделов, распределение шлейфов и радиоустройств Livi по разделам.

GSM + проводная сеть

Модуль UN Ethernet 2 добавляет канал Ethernet; допускается только один модуль передачи извещений.

Частые вопросы

Чем отличаются SX810 и SX820?

SX820 дополнительно поддерживает сети 3G UMTS/HSPA+ (900/2100 МГц), SX810 работает только в GSM/GPRS.

Нюансы и грабли

Кредит на SIM запретить или ограничить, отключить платные услуги.
Пожарные ШС — с ограничениями (извещатели «сухой контакт»).
К контроллеру можно подключить только один дополнительный модуль для передачи извещений.

Документация

Стелс — Контроллер STEMAX SX810 / SX820, РЭ АГНС.425644.035 РЭ
