BioEntry P2 — биометрический контроллер-считыватель отпечатка и карт

Считыватель по отпечатку пальца и RF-картам с Ethernet, RS-485, Wiegand, двумя TTL-входами и реле; питание 12 В.

Модели семейства

BEP2-ODRF-карты 125 кГц EM и 13,56 МГц MIFARE, MIFARE Plus, DESFire, FeliCa.

Метки

125KHz EM, 13.56MHz MIFARE, MIFARE Plus, DESFire, DESFire EV1/EV2/EV3, FeliCa

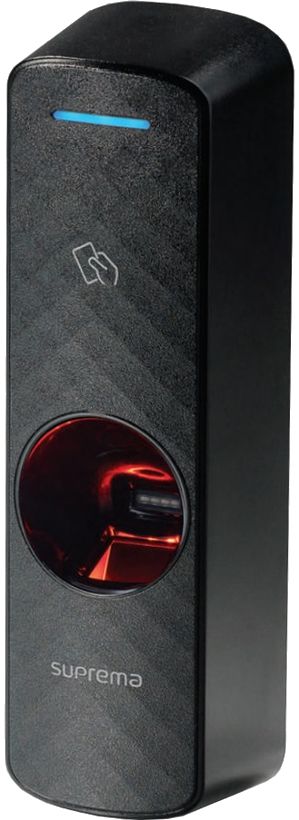

BEP2-OAДополнительно HID Prox и iCLASS SE/SR/Seos.

Метки

125KHz EM, HID Prox, MIFARE, MIFARE Plus, DESFire, FeliCa, iCLASS SE/SR/Seos

Общие характеристикиДля обоих исполнений.

Дальность RF	MIFARE/DESFire/iCLASS: 50 мм; EM/HID Prox/FeliCa: 30 мм
Питание	12 В пост., макс. 0,2 А
Реле	1 А при 30 В пост. (активная нагрузка)
Интерфейсы	Ethernet 10/100, RS-485 (master/slave), Wiegand вх./вых., 2 TTL-входа, 1 реле, тампер
Ёмкость	10 000 пользователей, 1 000 000 текстовых событий
Температура эксплуатации	-20 °C ~ 50 °C
Габариты (Ш×В×Г)	50.1 x 164 x 38 мм
Масса	устройство 162 г, кронштейн 39 г

Сканер отпечатка 500 dpi, 272 x 320 пикселей; шаблоны SUPREMA / ISO19794-2 / ANSI-378; определение живого пальца (программное).
Индикация светодиодом: зелёный сплошной — успех, красный сплошной — отказ, синий/голубой мигает — норма, сине-зелёный мигает — IP не получен по DHCP или инициализация сети.
Протокол RS-485 — OSDP V2.
Для одного пользователя можно записать до 10 отпечатков; рекомендуют указательный или средний палец, каждый палец сканируют дважды.

Кронштейн крепят по шаблону; на бетон — сверлят отверстия, ставят PVC-дюбели и фиксируют винтами.
Минимальные расстояния между устройствами против RF-помех зависят от толщины стены: 100 мм — 250 мм, 120 мм — 250 мм, 150 мм — 180 мм, 280 мм.
Питание: адаптер по IEC/EN 62368-1 с запасом по мощности, шнур питания не удлинять; отдельные источники для Secure I/O 2, замка и BioEntry P2.
Сеть: CAT-5e, авто MDI/MDIX — к ПК напрямую прямым кабелем.
RS-485: витая пара AWG24 до 1,2 км; терминатор 120 Ω на обоих концах шлейфа.
Fail Safe замок — на NC реле, Fail Secure — на NO; диод ставят на проводах замка рядом с замком, соблюдая полярность — он защищает реле от обратного тока.

Автономная дверь

Прямое подключение к замку, кнопке выхода и датчику двери без отдельного модуля ввода-вывода.

Master для нескольких дверей по RS-485

Master может управлять 31 slave-устройством; по полосе RS-485 допускается до 7 устройств с отпечатком.

С Secure I/O 2

Реле замка выносится в Secure I/O 2 по RS-485 — защита сохраняется при потере связи или питания считывателя.

Какое питание?

12 В, максимальный ток 0,2 А.

Сколько пользователей?

До 10 000.

Как сбросить сеть?

Кнопка сброса сети на задней стороне при включённом питании.

Не ставить под прямым солнцем/УФ, у нагревателя, во влаге, пыли, рядом с магнитами, ТВ, мониторами и динамиками.
Не отключать питание во время обновления прошивки.
Общее питание для замка и считывателя приводит к сбоям.
Для сетевого исполнения рядом ставят отдельное реле для замка — Secure I/O 2, DM-20 или CoreStation на защищённой стороне двери; использовать внутреннее реле считывателя для замка не рекомендуется (риск взлома).
Если к master подключён Xpass или XPass 2, доступна только авторизация по карте.
Рекомендуемая рабочая температура от -20 °C до 50 °C.
Очистка: сухая ткань или салфетка с изопропиловым спиртом 70 %; жидкость на поверхность не наносить.
