BioStation 3 — терминал распознавания лиц с 5,5-дюймовым экраном

Терминал по лицу, карте, QR/штрихкоду и PIN с IPS-экраном 5,5 дюйма, двумя камерами, Ethernet 1000 Мбит/с, RS-485, Wiegand, реле; IP65.

Модели семейства

BS3-DB125 кГц EM и 13,56 МГц MIFARE, MIFARE Plus, DESFire, FeliCa; без Wi-Fi и PoE+.

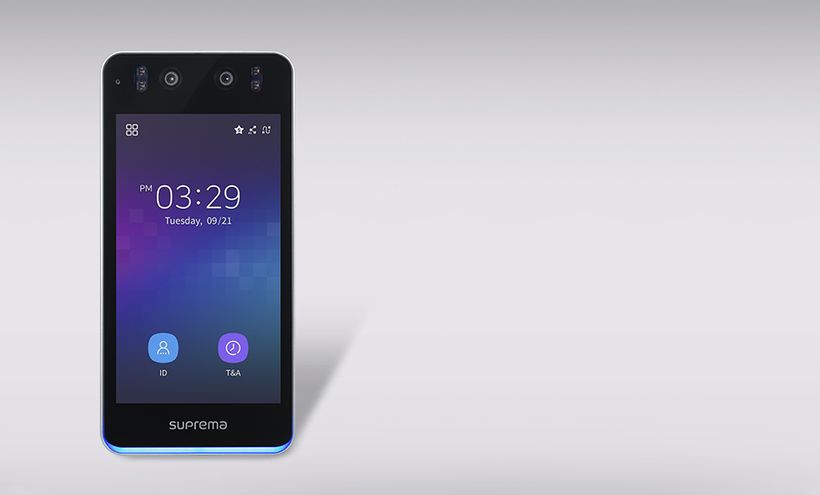

BS3-APWBДополнительно HID Prox, iCLASS SE/SR/Seos; Wi-Fi и PoE+.

Общие характеристикиДля обоих исполнений.

Лицо: не менять выражение, не носить маски, шапки и повязки на глаза; оба плеча должны быть на экране; регистрировать по одному человеку.
QR-код: держать на расстоянии 30-40 см; аутентификация по QR требует отдельной лицензии устройства.
Лицензия привязана к ID устройства; при нештатной смене ID гарантия на лицензию не действует.
Wiegand: 1 вход и 1 выход; TTL: 3 входа; RS-485 — OSDP V2.

Оптимальная высота установки — 136 см; не под прямым солнцем и УФ; лицо пользователя не должно быть под прямым солнцем.
Кабельную крышку закрывают шестью винтами до полного закрытия — иначе теряется защита IP65.
Расстояния против RF-помех: при толщине стены 100 мм — 200 мм, 120 мм — 180 мм, 150 мм — 150 мм, 300 мм; при мобильной карте между устройствами не менее 1 м (BLE).
Питание близко к источнику; при удалении — кабель 16 AWG или 18 AWG; макс. длина на 24 В: 16 AWG — 150 м, 18 AWG — 136 м, 20 AWG — 90 м; на 12 В: 50 м, 30 м, 20 м.
Гигабитный коммутатор: Cat5e UTP, все 4 пары, пары для других целей не использовать.
Fail Safe замок — NC реле, Fail Secure — NO; диод ставят на проводах замка рядом с замком, соблюдая полярность — он защищает реле от обратного тока.

Вход по лицу

Регистрация и распознавание с расстояния 60–100 см.

Master по RS-485

Master управляет 31 slave; в цепочке допустим один slave BioStation 3 и по одному Secure I/O 2 и DM-20.

Какая степень защиты?

IP65, IK06.

Какие напряжения питания?

12 В (до 1 А) или 24 В (до 0,65 А).

Сколько пользователей?

До 100 000.

Не использовать 2-жильную CAT5 UTP для питания; шнур питания не удлинять.
При питании 12 В допустимая длина линии в несколько раз меньше, чем при 24 В — проверять по таблице.
Для сетевого исполнения рядом ставят отдельное реле для замка — Secure I/O 2, DM-20 или CoreStation на защищённой стороне двери; использовать внутреннее реле считывателя для замка не рекомендуется (риск взлома).
Если FaceStation F2 — master, BioStation 3 не может быть slave, и наоборот.
Не размещать в закрытом шкафу при уличной установке — перегрев.
